彩電、彩顯、電腦等機器，均采用開關電源供電，甚至有些DC-DC轉換器也采用開關電源，如液晶彩電中LM2596等。上述開關電源輸出的直流電壓，如果紋波超標，會產生千奇百怪的故障，以彩電為例，可能出現死機、花屏、屏幕有木紋干擾等。

    判斷電源有無紋波，最給力的是示波器，然而示波器體積大，很重，不適合上門維修。
    為此筆者自制了一個電源紋波檢測器，如果只用來檢測紋波，完全可以取代示波器。
    （1）實用性，它不但能檢測開關電源輸出的直流電壓是否有紋波，還能檢測CRT彩電由行輸出變壓器提供的直流電壓是否有紋波。另外，還能檢測CRT彩電行推動級供電濾波電容兩端是否有紋波。筆者曾作過對比，一臺長虹D2963A彩電開機半小時后燒行管，用電源紋波檢測器測行推動濾波電容（10μF/160V）正極有6.5V紋波。改用示波器檢測電容整機有7Vp-p波形，與行推動管集電極波形形狀一樣，只是倒過來了。說明該濾波電容不良，換后長時間開機不再燒輸出管，故障排除。此時測電容正極紋波，無論用電源紋波檢測器測還是用示波器測，均近似0V。

    可見用電源紋波檢測器所測數值很接近用示波器所測數值（略低于示波器數值）。

    根據多年使用紋波檢測器經驗，電源紋波在1V以下應看作正常，如果在1V以上應看作紋波過大。
    （2）方便性，該電源紋波檢測器體積很小，如同CRT彩電中消磁電阻一樣大。它配合萬用表（直流電壓擋）使用，適合上門維修。

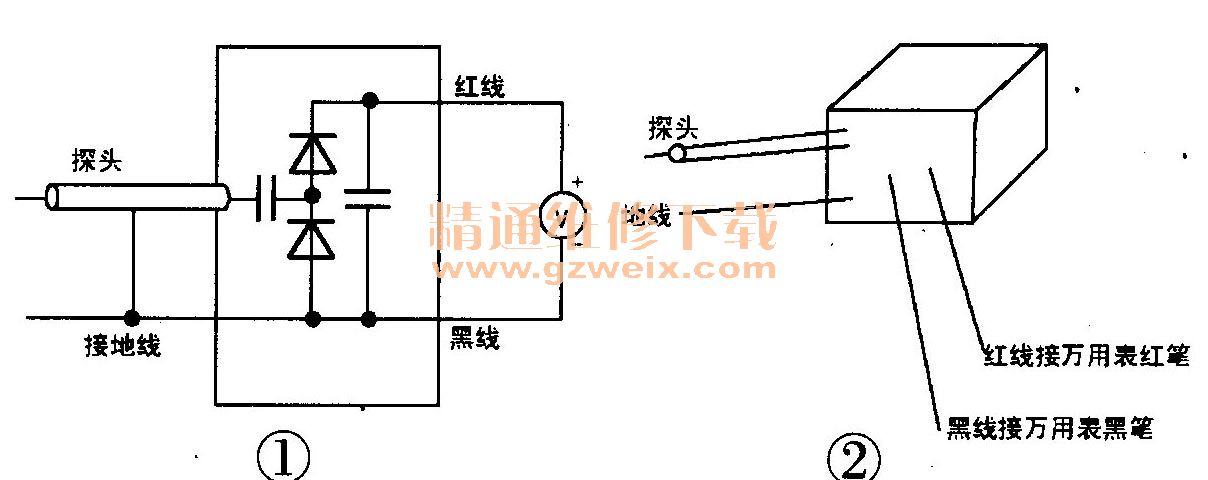

    制作過程：其制作相對容易，該電源紋波檢測器只有4只元件，如圖1方框內所示。2只二極管均選CRT彩電電源＋B整流用二極管，如RG2等，2只電容都用CRT彩電中行逆程電容（圓片狀），規格為1000pF/2kV。

    將4只元件直接焊在一起，用不著電路板，再將它裝進一個很小的塑料瓶里（如小藥瓶）。筆者將它裝進一只壓敏電阻盒里（長虹CRT彩電電源交流220V兩端有一只盒裝（長方形）壓敏電阻。打開蓋子，倒出石英砂，取出壓敏電阻即可得到空盒）。引出四根導線即完成。兩根接萬用表（紅黑兩色），另外兩根為檢測線，黑色接地，另一根是帶屏蔽網的線，作為探頭，屏蔽網接地，如圖2所示。
    說明：（1）探頭線必須用屏蔽線，且屏蔽網可靠接地，這和示波器是一樣。
    （2）測試時接地點選擇也很重要，以CRT彩電為例，冷端接地選高頻頭外殼，不能選顯像管的地線，這和示波器二樣。
    實例：一臺長虹PF21118彩電，三無，電源指示燈亮。用電源紋波檢測器測開關電源輸出8V電壓，紋波為2.2V，經查C546不良，換后一切正常。
