海爾LE50A5000型液晶彩電采用側入式LED燈珠。使用中發現，該機LED燈珠故障率較高，維修后應適當降低LED燈珠電流，降低發熱，避免返修。

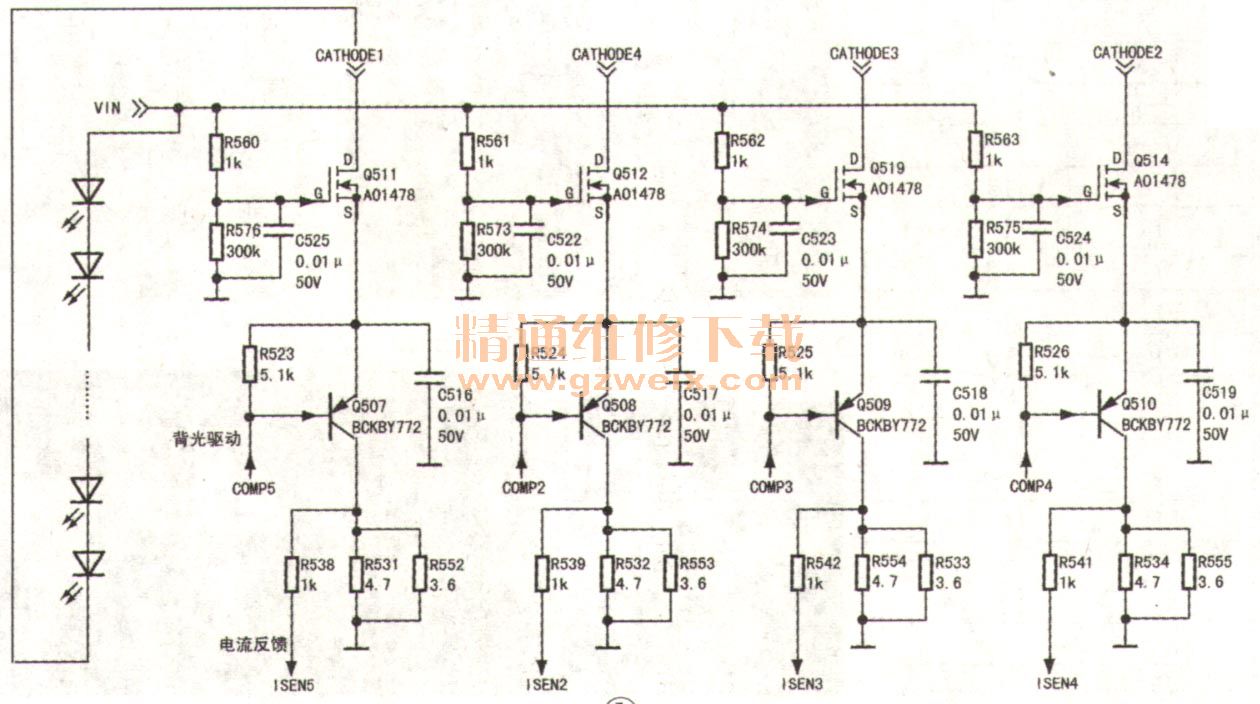

    該機背光控制芯片采用OZ9908B（IC501）當32腳（VIN）得電、31腳（ENA）獲得高電平，23腳（UVLS）電壓高于3V時，芯片啟動工作。28腳（ISW）檢測升壓MOs管S端的電壓是否正常，22腳（COMP）分別輸出驅動脈沖，驅動燈條負端的PNP型三極管Q507～Q510，如圖1所示。

    Q507～Q510集電極通過電阻接地。該電阻兩端的電壓為燈條電流檢測電壓，其值與對應燈串的電流成正比。電流檢測電壓送到IC501的12、14、16、18腳經內部ISEN電路檢測后，控制相應PNP型三極管的發射極電流，從而控制流經每個燈條的電流大小。
    從上面的分析可知：恒流控制芯片通過檢測負載回路中電阻兩端的電壓來控制LED＋電壓的高低，以實現恒流控制的目的。改變檢測電阻的大小，即可改變燈串電流檢測電壓，也就改變了燈串電流。原機每路燈串的檢測電阻由兩只電阻并聯而成（R531//R552、R532//R553、R533//R554、R534//R555），總阻值為2Ω。如果去掉其中一只，則總阻值會增大，流過燈串的電流會降低。當然，也可以把3.6Ω換成6.8Ω～10Ω的電阻，這樣總阻值約為2.8Ω～3.2Ω。
    經過實驗，直接拆除圖2所示的4只3.6Ω電阻試機，背光亮度無明顯影響，但燈條電流及溫升均明顯降低。
