一臺海爾LE43R31型液晶電視，二次開機后背光一閃就滅，伴音正常，從屏側面觀察隱約有圖像。

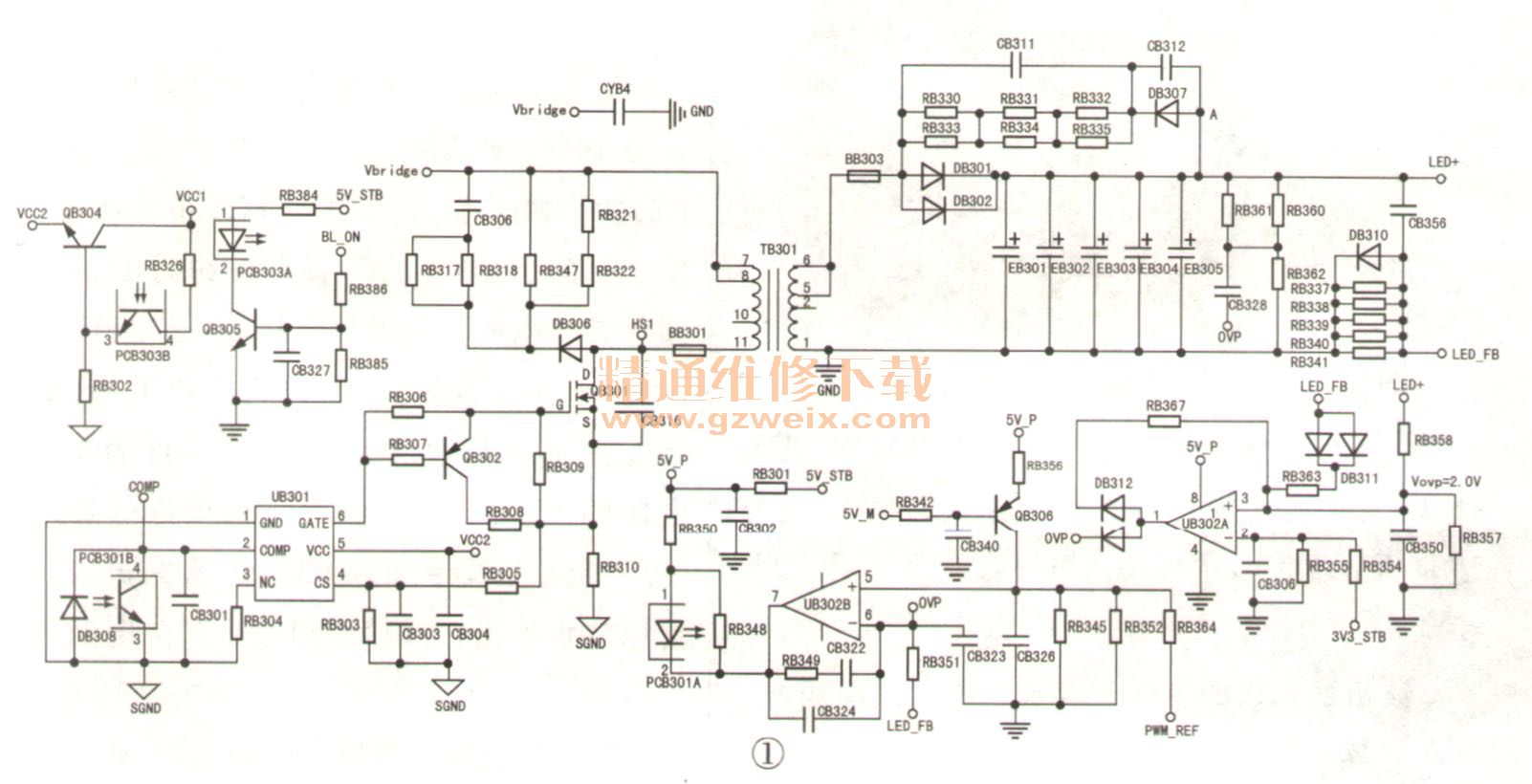

    本機使用三合一的主板．（板號：TP.MS638. PB731），以UB301為核心組成的開關電源輸出100V～130V電壓LED ＋，供給背光電路，如圖1所示。

    屏內有4條串聯LED的燈條，每條由10顆3V的燈珠串聯而成。燈串正極接LED＋端，負極通過RB337～RB341（本機實際只安裝了3Ω、3Ω和2.7Ω三只貼片電阻）到地形成回路。RB337～RB341兩端的壓降送到背光調光電路U302（LM358）的⑥腳（反相輸入端），控制電路送來的調光信號PWF－ REF通過電阻R13364、RB352、R13345分壓后加到UB302的⑤腳（同相輸入端），U302對這兩個電壓進行比較，然后從⑦腳輸出電壓控制流過光禍PCB301A①、②腳內部二極管的電流大小。因PCB301B的④腳接UB301的②腳，在PCB301與UB301的控制下，調整UB301⑥腳輸出PWM矩形波信號的寬度，達到調整LED＋電壓，實現恒流控制的目的。
    UB302芯片內部另外一組運放及外圍元件組成LED＋過壓保護電路，3.3V電壓通過電阻RB354、RB355分壓得到約2V電壓，加到UB302②腳（反相輸入端）；LED＋電壓通過取樣電阻RB358、RB357分壓后加到UB302的③腳（同相輸入端），如果③腳電壓高于②腳電壓，則UB302的①腳輸出高電平，電路進入過壓保護狀態。
    上電，測得開機瞬間LED＋電壓約為9。多伏特，隨即降為0V，背光熄滅。按照RB358（270kfl）、RB357（2. 9kΩ，在路測）的阻值計算，UB302的③腳電壓約為1.06V，超過②腳電壓。拔掉燈串插座，上電開機，LED＋電壓快速升到145V后開始下降，最后變?yōu)?V。按照145V計算，UB302的③腳電壓約為1. 54V，仍低于②腳電壓。看來LED＋電壓在達到讓UB302過壓保護之前就已停止輸出，故障原因應是開關電源有問題。
