海爾LE32H300型LED液晶電視，采用塑料屏，LED背光采用直下式安裝，安裝有兩組燈條（型號：HE3221 A [ 10 -19] 120716A08D），每組由15根燈串組成，呈門簾狀，如圖1所示。

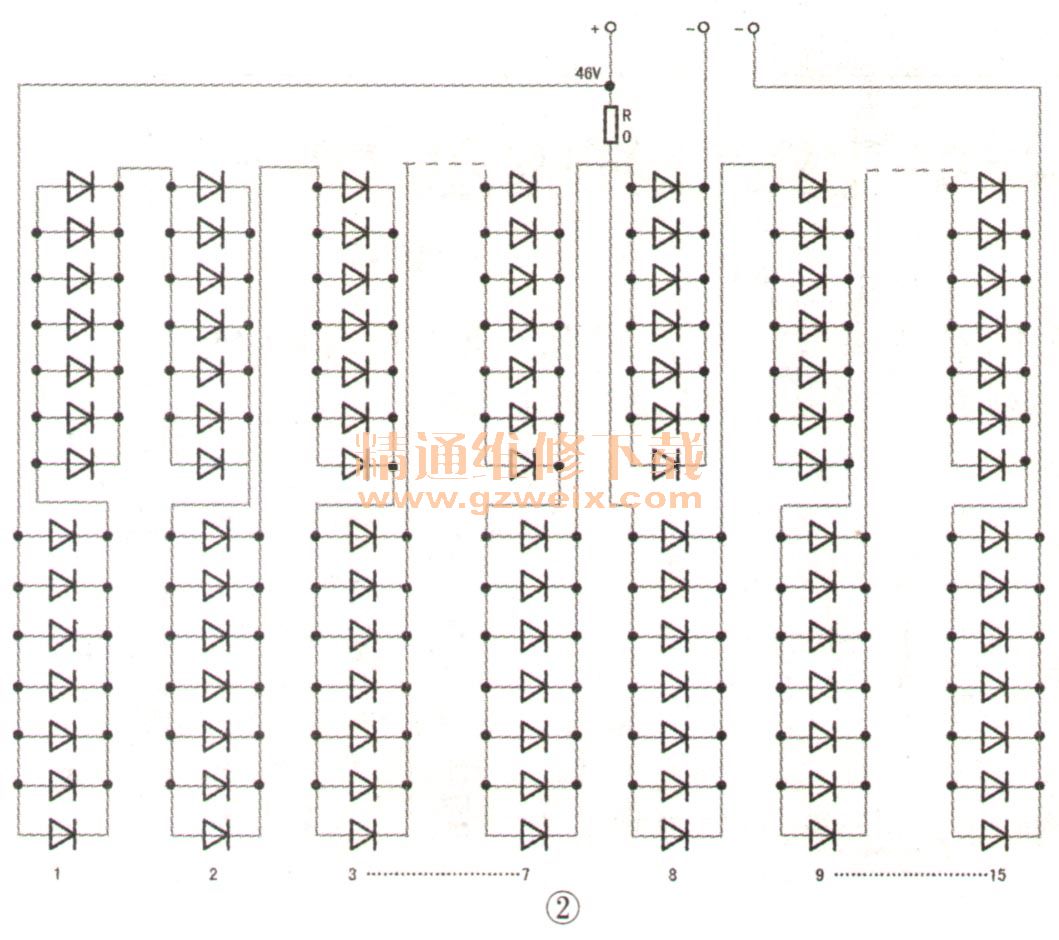

    該機的每根燈串上安裝有14顆燈珠，即每組燈條共有14×15=210顆燈珠。每根燈串的14顆燈珠分為兩組，每組7只并聯，然后兩組串聯，如圖2所示。第1根燈串到第7根燈串串聯，然后再與第8根燈串的一組串聯；第9根燈串至第巧根燈串串聯，然后再與第8根燈串的一組串聯。按每只LED需3V電壓估算，一組燈條的供電電壓約為3V×15=45V，實測為46V。

    檢修實例：黑屏，聲音正常。
    分析檢修：檢查發現，開機時背光亮一下就滅，測得電源、背光及主板電路均正常，懷疑燈條異常。拆開液晶屏后通電，發現有四分之一的燈珠始終不亮，其他燈珠亮一下就滅。檢測燈串供電，發現是0Ω電阻R開路，換新后所有燈珠都亮。試機幾天，一切正常，說明0Ω電阻屬于自然損壞，并非過流損壞。
