一輛行駛里程約5萬km、配置CLP 1.4L發動機的2011年斯柯達晶銳轎車。用戶反映：該車熱車后發動機自動熄火，冬天時故障頻率不高，4月份后天熱了故障頻率越來越高，但涼車一切正常。在其他修理廠已更換過下列部件：曲軸位置傳感器、凸輪軸位軒傳感器、點火線圈、節氣門總成、噴油器、汽油泵、冷卻液溫度傳感器、進氣壓力和進氣溫度傳感器、前后氧傳感器、爆震傳感器等，但故障依舊。發動機控制單元具有防盜功能，因此沒有更換。
    故障診斷：維修人員確認故障，如用戶所述，在涼車時一切正常，風扇轉動停止后，有時熄火，無規律性。有時需要等待幾分鐘（發動機冷卻后）發動機才能啟動著車，著車后又能正常運行。車輛打開空調，故障沒有出現過。

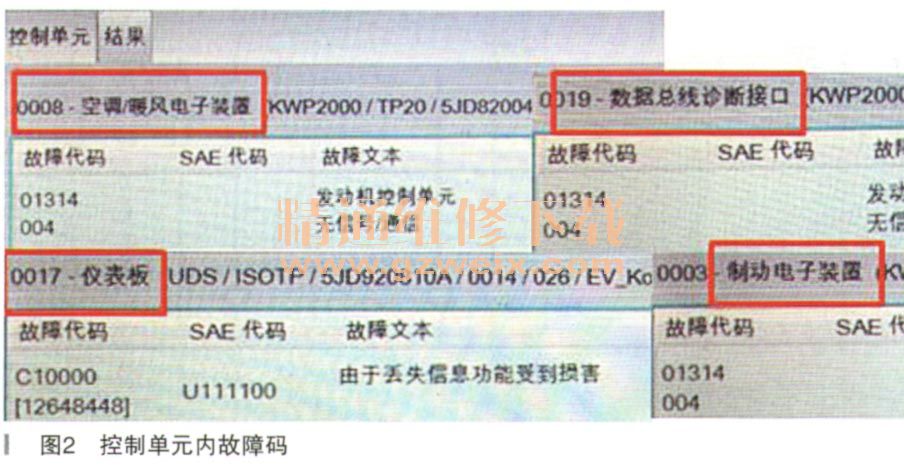

    用診斷儀VAS6150B讀取并清除所有的故障碼，著車試驗。故障出現前所有控制單元內都沒有故障碼。當發動機熄火后，在制動電子裝置、儀表、空調／暖風電子裝置和數據總線接口中存儲了故障碼。制動電子裝置、空調／暖風電子裝置和數據總線接口控制單元內讀取到的故障碼為“01314 004發動淚L控制單元無信號／通信”，儀表內故障碼為“C 10000U1111100由于丟失信息功能受到損害”，如圖1、圖2所示。



    讀取發動機控制單元內故障存儲器，無故障碼。讀取發動機怠速時的各項數據流，各項數據流數值均在正常范圍內，發動機加速良好。如果自動熄火后立即啟動，車輛不能著車，反復啟動有時會出現故障碼“P0322發動機轉速傳感器沒有信號”，如圖3所示。

      發動機涼車工作正常，怠速穩定、加速良好，只有熱車時發生自動熄火現象，說明發動機機械部分正常。根據故障碼和發動機的網絡連接圖，如圖4所示。發動機控制單元在故障出現時不能對外通信，發動機控制單元出現了“死機”現象。

    發動機控制單元“死機”并導致不能與外界通信的原因有：①控制單元電源或搭鐵出現問題；②數據CAN線故障；③控制單元木身故障。
