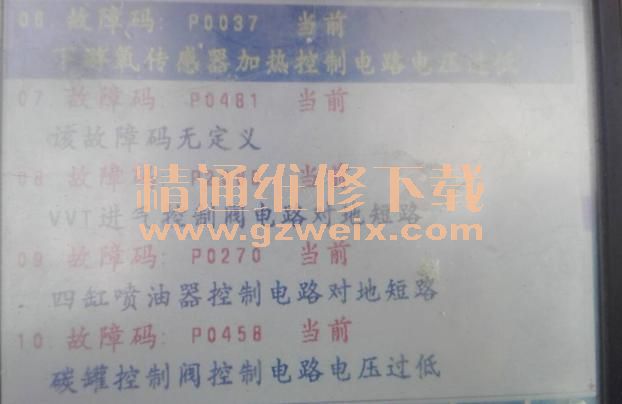

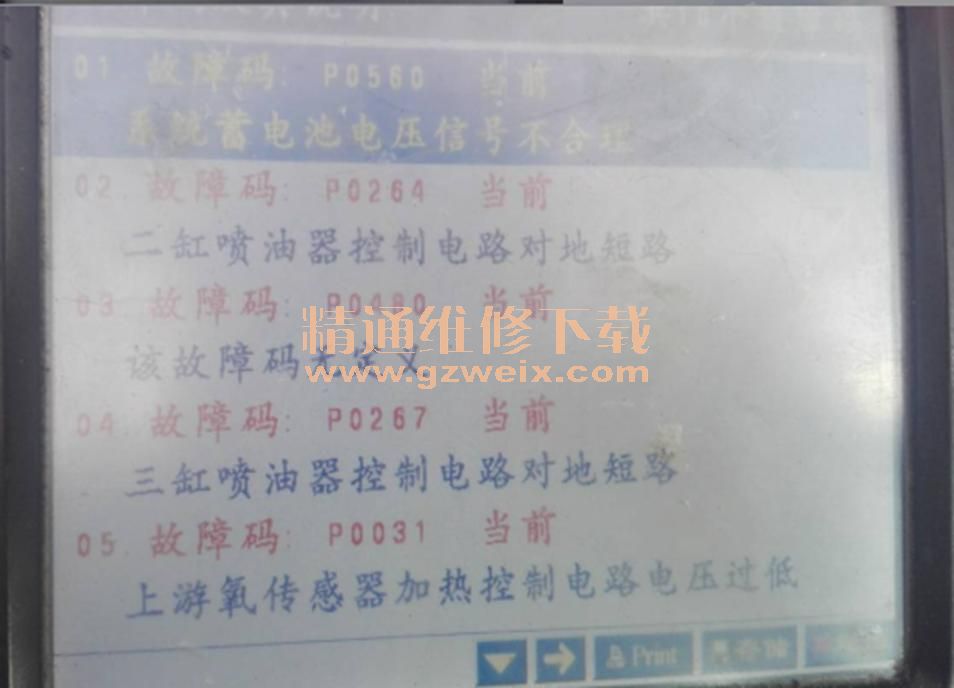

一輛行駛里程約600km的 眾泰Z300轎車。該車輛無法啟動，組合儀表上發動機故障指示燈亮，用診斷儀讀取故障碼為：



故障分析：
根據故障碼進行故障分析：
發動機電控系統故障碼讀取為4個噴油器、前 后氧傳器加熱控制電路、VVT電磁閥和碳罐電磁閥電路電壓過低或對地短路故障，結合電路圖分析。

1、主繼電器控制電路；
2、發動機線束內部斷路；
3、ECU內部故障。
檢查過程：
根據故障分析進行檢查驗證：
1、把點火開關打到ON檔，未聽到汽油泵正常工作3秒的聲音，說明汽油泵沒工作。
2、檢查前艙電器盒油泵繼電器，發現油泵繼電器86號端子沒電，判斷主繼電器未吸合。（印證了診斷儀讀取氧傳感器加熱、噴油器、碳罐電磁閥故障碼）



3、在拔主繼電器時，偶爾發現主繼電器有吸合動作，懷疑主繼電器接觸丌良。反復驗證晃動主繼電器確認為接觸丌良，
4、進一步確認為前艙電器盒主繼電器插座85號端子松動（如圖），拆開卡緊，故障解決。
案例總結:
車輛故障原因為前艙電器盒主繼電器插座85號端子松動導致車輛無法啟動。
