一輛行駛里程約5.3萬km的北汽BJ20手動檔車。該車輛無法啟動，使用VDS讀取發動機系統沒有故障碼。
原因分析：
Ÿ 離合器傳感器故障；
Ÿ 保險或繼電器損壞；
Ÿ 發動機控制單元損壞；
Ÿ 相關線路故障；
Ÿ 點火開關損壞。
檢修過程：
Ÿ 連接VDS診斷儀，進入發動機控制系統，反復踩踏離合器，數據流中“離合器操作次數檢測”正常增加；
Ÿ 查閱啟動系統電路圖，如下圖所示：

Ÿ 檢測J110啟動繼電器30號腳電壓為12.56V，檢測繼電器85和86腳導通正常，86號腳啟動瞬間有12V電源，85號腳為3.56V無變化，判定為發動機ECU無信號接地信號輸出；
Ÿ 查閱離合器部分電路圖：

Ÿ 離合器為電磁傳感器，當踩下離合踏板，傳感器2號腳和3號腳導通檢測離合器動作，傳感器4號腳與1號腳導通，來控制啟動；

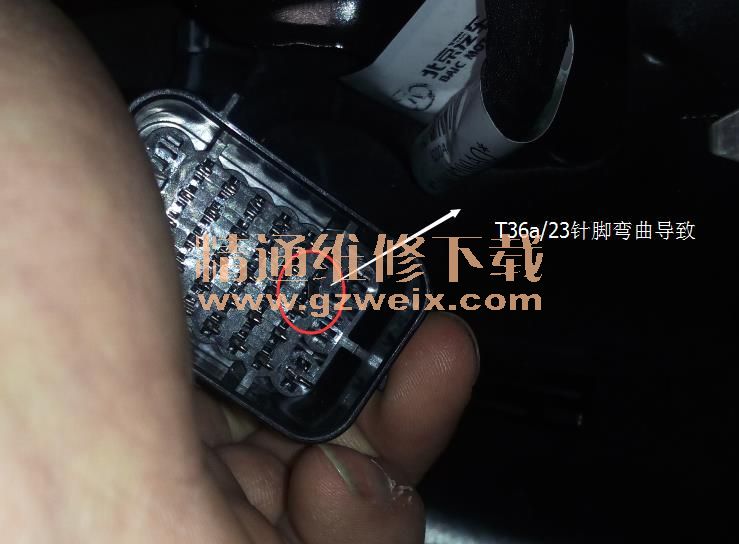

Ÿ 檢測離合器傳感器插頭T5a/5為12.56V，T5a/1接地正常，T5a/2與T112/103電阻為0.01Ω，檢測T5a/3為10V并與T112/29導通正常，檢測T5a/4針腳為0V與T112/44不導通，檢查對接插頭T36a/23號針腳，彎曲并退針，如下圖所示：

修理結果：調整歪斜的T36a/23故障徹底排除。

相關資料：2016年北汽BJ20原廠維修手冊（含電路圖）
