一輛行駛里程約13.6萬km、搭載CRC 3.0LV6柴油發動機的2012年進口大眾途銳3.0TDI柴油車。該車因“燒機油”故障在其他修理廠大修過發動機，但提車使用一個月左右，車輛噪音明顯增大。
    故障診斷：接車后試車，啟動發動機，能明顯聽到發動機室內傳出“嗒嗒嗒”的敲擊聲，確認故障現象存在。觀察冷啟動至熱機的過程，敲擊聲一直存在，且沒有明顯變化，說明故障不分冷機和熱機。反復踩下加速踏板，讓發動機處于不同轉速區間，同時傾聽異響的強弱和頻率變化，發現隨著發動機轉速加快，異響頻率更快，聲音強弱并無明顯變化。當發動機轉速超過3 000 r/min，發動機自身噪音越來越大，會遮蓋住異響，因此在發動機怠速時檢查故障最方便。

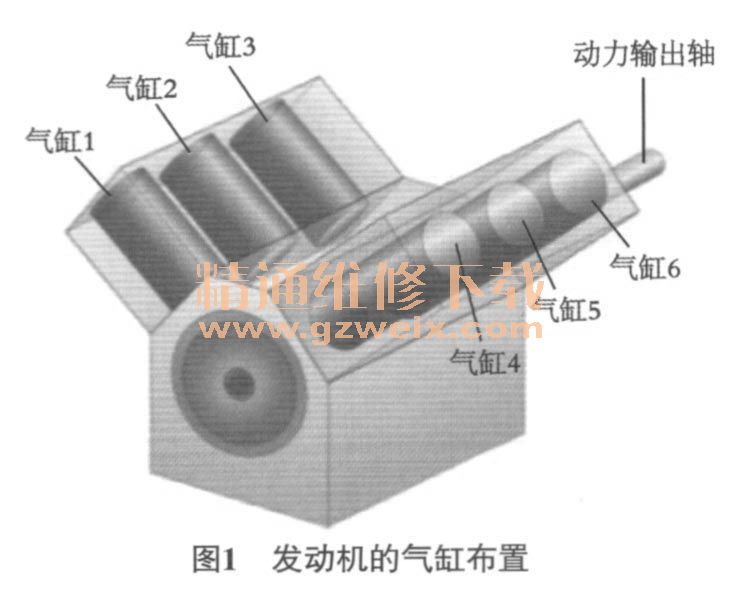

    打開發動機室蓋，站在發動機室前不同部位聽聲音，初步判斷異響源在駕駛?cè)藗?cè)（該款發動機的氣缸布置如圖1所示）；從發動機上部聽聲音，進一步確認異響是從駕駛?cè)藗?cè)傳出來的，但不能判斷具體是哪個氣缸發出的；將車輛舉升，拆掉發動機和自動變速器下護板，從發動機下部聽聲音，對比發動機上部聽到的異響，不能分辨在哪里聽到的更明顯，因而無法判斷異響源是氣缸蓋還是氣缸體。

    用聽診器（圖2）按照從上到下的順序，分別在氣門室罩蓋、氣缸蓋、氣缸體、油底殼上部（靠近曲軸主軸承位置）及油底殼等部位聽聲音，再按照從前往后的順序，分別在氣缸4、氣缸5及氣缸6部位聽聲音。由于柴油發動機結構復雜，多個部位相互遮擋，無法用聽診器探測，因此仍不能鎖定異響源。

    診斷至此，時間已過去將近1h了，現在只知道異響來自駕駛?cè)藗?cè)氣缸列（氣缸4、氣缸5及氣缸6），無法鎖定具體是哪一個氣缸，也無法判斷異響是來自氣缸蓋還是氣缸體。既然用傳統的方式很難找出故障原因，決定使用Pico示波器的NVH套裝試試。NVH套裝可以將聲音轉化為電壓信號，并以波形的方式呈現出來。NVH是指Noise（噪音）、Vibration（振動）和Harshness（聲振粗糙度）。
    連接示波器（圖3），其中通道1采集噴油器電壓做觸發信號，用于判斷異響發生在發動機哪個行程；通道2通過NVH檢測盒連接拾音器，放在噪音最明顯的位置，用于采集聲音信號。由于不知道是駕駛?cè)藗?cè)氣缸列中的哪個氣缸發出的異響，只能依次用它們的噴油器電壓做觸發信號，然后通過邏輯分析進行判斷。

    首先用氣缸6的噴油器電壓做觸發信號，測得波形如圖4所示。2次噴油循環之間的曲軸轉角為720°，用角度標尺將其等分為4份，根據4沖程發動機工作原理，可知依次對應做功行程、排氣行程、進氣行程和壓縮行程。假設氣缸6是異響源，則異響發生在進氣行程，可能的故障件包括氣缸6的進氣門、搖臂及液壓挺桿和進氣凸輪軸等，那么將聽診器搭在氣缸6的氣缸蓋和進氣歧管連接處，應能聽到明顯的敲擊聲，然而事實并非如此，說明氣缸6不是異響源。

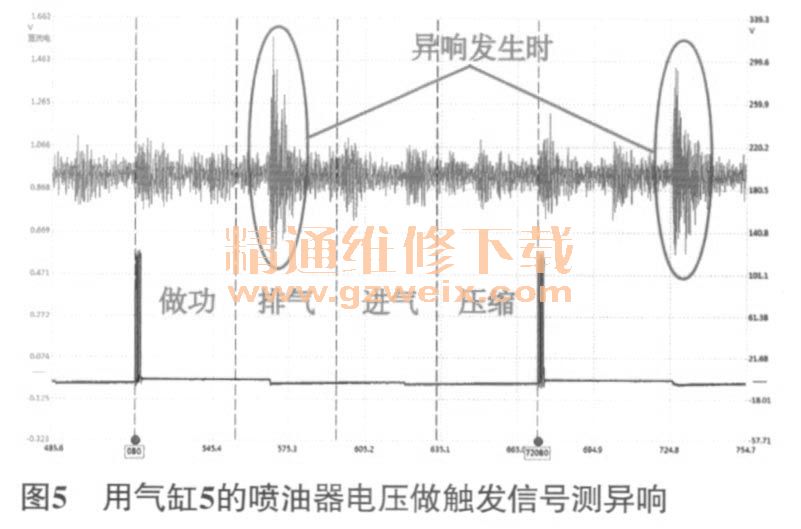

    用氣缸5的噴油器電壓做觸發信號，測得波形如圖5所示。假設氣缸5是異響源，則異響發生在排氣行程，可能的故障件包括氣缸5的排氣門、搖臂及液壓挺桿和排氣凸輪軸等，那么將聽診器搭在氣缸5的氣缸蓋和排氣歧管連接處，應能聽到明顯的敲擊聲，然而事實并非如此，說明氣缸5也不是異響源。
