當前幾乎所有的現代／起亞車型中使用的2.4L排量的發動機都是一款被稱為Theta的汽油發動機，該款發動機根據裝車年限的不同，分為Theta 2.4L I代和Theta 2.4L II代兩代機型。其中第二代機型與第一代機型的最大區別就是第二代機型使用的是雙CWT系統，而第一代機型則是單CWT系統。第一代Theta 2.4L發動機裝配的車型有北京現代的御翔和進口現代雅尊TG車型。第二代Theta2.4L發動機裝配的車型有進口起亞汽車2009-2013年生產的索蘭托，凱尊和進口現代汽車的2010～2012年生產的新勝達，新雅尊HG車型。另外北京現代的領翔、索納塔八代、ix35和東風悅達起亞的K5、智跑等車型也均有裝配該款發動機的車型。該款發動機的正時部分包括正時鏈條和機油泵鏈條以及相應的張緊器和導軌等部件，由于機油泵是與平衡軸集成到一起的部件，所以機油泵鏈條既是驅動機油泵的傳動鏈條，也是驅動平衡軸的傳動鏈條。現在筆者以進口起亞的索蘭托車型的正時系統拆裝流程為例，簡要介紹一下關于該款發動機的正時部分的拆解和安裝方法。

    注意事項：為避免損壞油漆表面，在操作之前需要在兩側翼子板和車輛前部鋪蓋防護蓋布。為避免損壞固定連接部分，需要小心分離線路連接器。
    拆解步驟：
    1．分離蓄電池負極端子，如圖1所示。

    2．拆卸發動機上護蓋，如圖2所示。

    3．拆卸空氣濾清器總成。

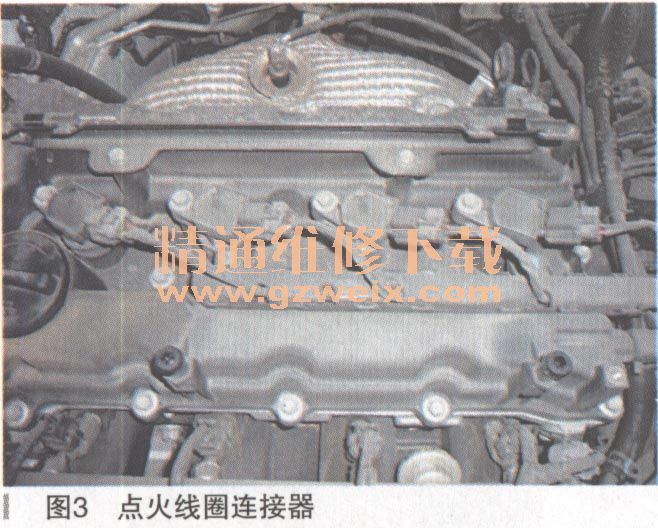

    4．分離點火線圈連接器和排氣凸輪軸位置傳感器連接器，如圖3、圖4所示。

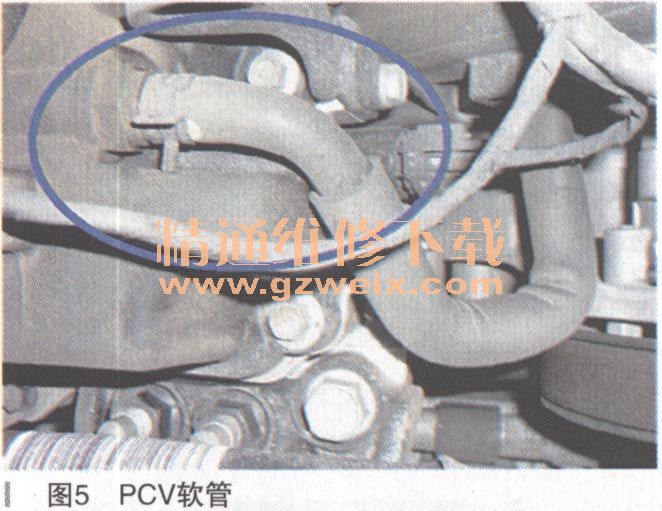

    5．分離PCV（曲軸箱強制通風裝置）軟管，如圖5所示。

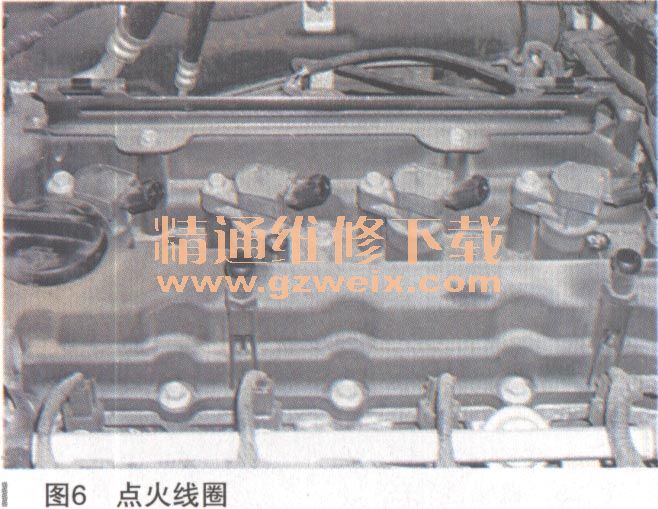

    6．拆卸點火線圈，如圖6所示。

    7．拆卸汽缸蓋罩，如圖7所示。

    8．使用舉升機舉升車輛，拆卸發動機下護板和右側護板。
9．按逆時針方向轉動張緊器釋放張緊力，然后拆卸發動機外部驅動皮帶。
    10．?dāng)Q下空調壓縮機的固定螺栓，并將空調壓縮機分離挪到元寶梁附近。
    11．拆卸空調壓縮機固定支架。
    12．排放發動機機油。
    13．拆卸油底殼。
    14．將車輛降下，分離汽缸蓋上的搭鐵線，如圖8所示。

    15．拆卸發動機機爪支架，如圖9所示。
