一、專用工具
    ·EN 45059角度測量?jī)x
    ·EN 50837正時鏈條張緊器收縮工具

    二、凸輪軸正時鏈條和張緊器的安裝

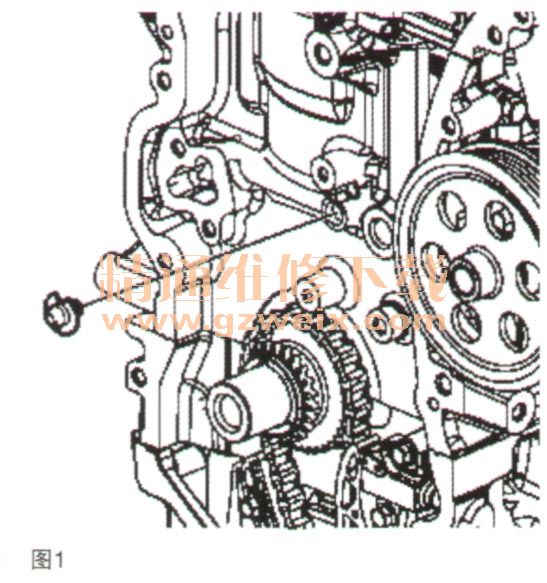

    往意：確保正時鏈條機油噴嘴轉動時槽口向上，并且噴嘴對準發動機缸體上的凸舌，如圖1所示。

   1.安裝正時鏈條機油噴嘴，如圖2所示。

    注意：正時鏈條上有3節彩色鏈節。對準于執行器上正時標記的兩個鏈節具有相同的顏色。唯一顏色的正時鏈節對準曲軸鏈輪上的正時標記。使用下面的程序?qū)㈡湽?jié)對準執行器。定位鏈條，使得能夠看見彩色鏈節。

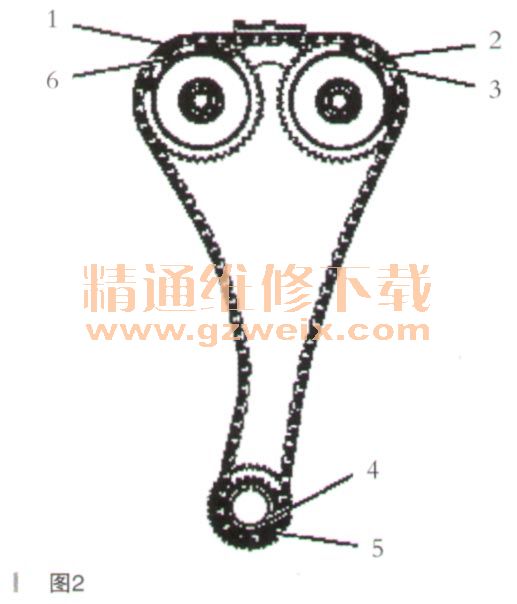

    2．將正時鏈條包繞到進氣和排氣凸輪軸執行器上，同時將一節相同顏色的鏈節（2）對準排氣凸輪軸執行器（3）上的正時標記。
    注意：進氣執行器所對應的相同顏色鏈節在最初時將不對準于進氣執行器正時標記，唯一顏色的正時鏈節也不對準于曲軸鏈輪正時標記。
    3．確保曲軸鍵處于12點鐘位置。將曲軸鏈輪包繞到曲軸鏈輪上，如圖3所示。

    注意：在安裝導板螺栓并進行最終緊固前進行正時。

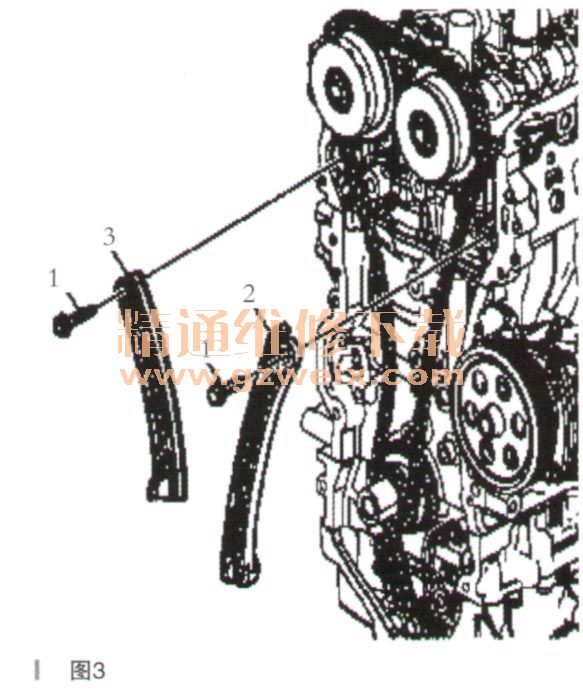

    4.只安裝正時鏈條導板（2）和上部螺栓（1），并用手?jǐn)Q緊。
    5．安裝正時鏈條張緊器樞軸臂（3）。
    6．安裝樞軸臂（1），并用手?jǐn)Q緊。
    7．使用適合的上具逆時針轉動曲軸，使曲軸鏈輪（1）上的正時標記對準唯一顏色的正時鏈節（2），如圖4所示。

     注意：
    ·需要連續逆時針?lè)较蜣D(zhuǎn)動曲軸，以保持正時對準
    ·確保排氣凸輪軸執行器上的對準標記始終對準于相應的相同顏色正時標記
    8．將固定正時鏈條導板的下端旋轉到安裝位置，并安裝下部螺栓
  （3）。
    9．將正時鏈條導板上、下部螺檸緊固至25 N·m。如圖5所示。

      往意：
    ·已完成了排氣凸輪軸執行器和曲軸鏈輪的正時
    ·逆時針旋轉凸輪軸時，用手在正時鏈條導板之間施加或釋放壓力，使鏈條滑動或停止滑動
    10．使用適合的下具逆時針轉動進氣凸輪軸，直到進氣執行器（2）上的正時標記對準相應的相同顏色正時鏈節（1）。保持進氣凸輪軸上的張緊力，直到正時鏈條張緊器能夠安裝和啟用，如圖6所示。

    注意：安裝前，確保安裝了EN-50837收縮工具，并且張緊器鎖定在壓縮狀態。
    11在正時鏈條張緊器（2）上安裝新的正時鏈條張緊器襯熱（3）。
    12．保持進氣凸輪軸執行器的正時定位，同時安裝正時鏈條張緊器（2）和螺栓（1），并緊固至25 N·m。
