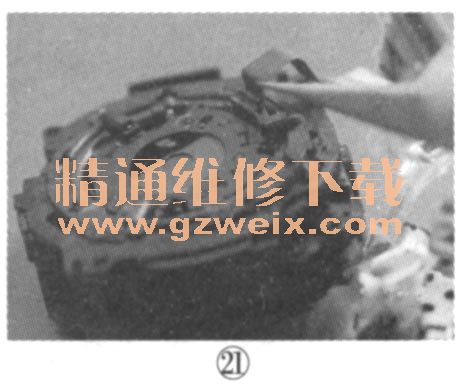

見圖21，將鏡頭光圈組件取出，至如圖22所示狀態。光圈組件和前鏡頭組其他部分一覽無余。



    圖23是鏡頭光圈組件的正反面圖。可以看到，這是一個組件。包含了防抖鏡片組和光圈控制部分。如果是更換這個部件，那么拿一個好的件直接換上就可以了。

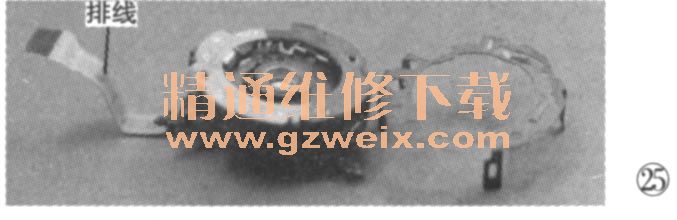

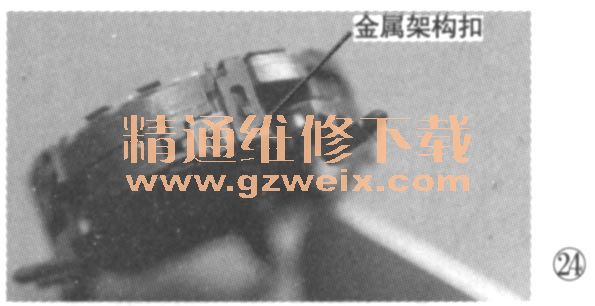

    如圖24，將金屬架構扣從組件上解扣分開（共三處），至如圖25所示狀態。



    圖26是俯視圖，以細直的紅色劃線為界，左邊部分的焊點清晰可見，拆焊方便，不再贅述。紅色劃線的右邊部分附著深色的基板，可以沿紅色劃線翻起。將其翻起后可以發現下面有2個霍爾元件，如圖27所示。如果更換排線，這2個元件的焊接要小心，別燙壞了。
