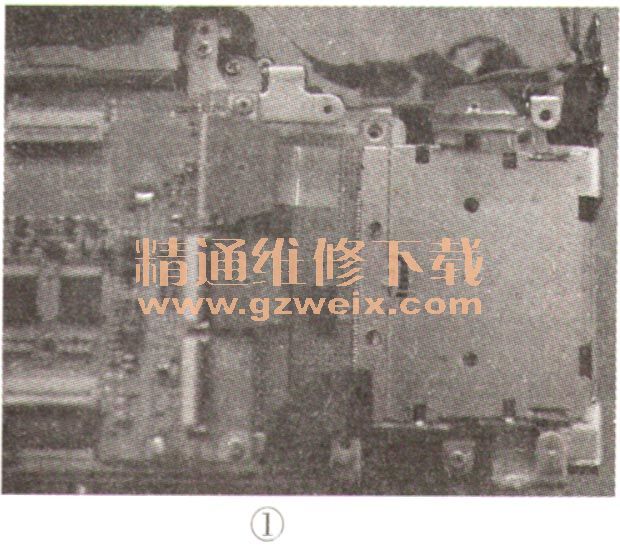

一臺Canon EOS 5D數碼相機，不安裝存儲卡時，相機一切操作正常，一旦裝上存儲卡（該機使用CF格式存儲卡如圖1所示），相機的右側肩屏就馬上顯示“Err CF”（卡錯誤），然后進入保護狀態。

    分析檢修：這種現象通常被稱為不讀卡故障，大致有以下幾種產生原因：一是存儲卡本身的原因，比如卡的規格不對，相機系統版本比較老舊，或者該相機只支持格式年代老一點、存儲容量小一點的卡，對升級換代提高了傳輸速度的、儲存容量更大的新式卡，識別不出，于是相機報錯（這好比點鈔機，程序設計時設定只能識別5元的鈔票，那么拿一張100元的鈔票，機子是不能識別的，則會出現報錯信息），因?yàn)闄C(jī)器只會按固有的程序執行各種操作指令；二是電路板的問題，比如緩存芯片損壞、解碼電路損壞；三是卡槽損壞，可能是有卡槽內的觸點氧化接觸不良或損壞、卡槽內微動開關接觸不良或損壞、卡槽某個與電路連接的焊接點脫焊接觸不好等。包括Canon EOS 5D在內的專業級數碼照相機和準專業級數碼照相機所廣泛使用CF格式的存儲卡作為存儲介質，CF格式的存儲卡采用的是針式接觸，卡槽的數十根針式觸點對應連接插在CF卡的針孔內，從而實現連接傳輸。CF格式的卡是存儲卡本身與相機接觸點最多的，這為這種格式的存儲卡為達到高速傳輸提供了更便利的條件。這大概也是專業相機或者準專業相機廣泛采用CF格式存儲卡的主要原因之一。

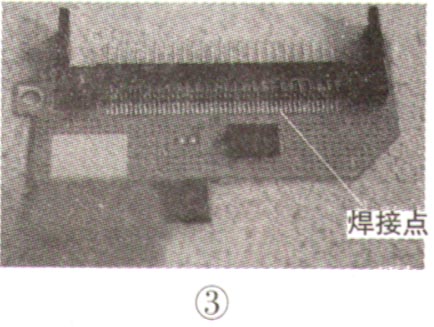

    CF卡槽容易出現三種損壞方式，從而造成故障：一是卡槽內針頭方向的針容易歪斜甚至折斷，這時存儲卡往往因?yàn)橥嵝钡尼橆^阻擋了安裝位置造成無法放置到位，歪斜的針基本上是卡槽內的幾根長針（這種卡槽，總共有4根相對長一點的針，如圖2所示），有時通過校正可以恢復使用，但大多數情況下必須更換；二是針的根部與電路板焊接的地方（如圖3所示）脫焊，從而造成接觸不良，這種情況采用加焊的方法即可維修好；三是針頭（如圖4所示）氧化或者卡槽組件與主板接觸的排線氧化造成的故障，這種情況需要采用清潔的辦法來解決。





    經檢查，該機卡槽的針頭部分良好，沒有歪斜折斷現象，針根部焊接良好，沒有虛焊現象。剩下來的就兩種可能，要么卡槽的針頭已經被氧化接觸不良，要么電路板損壞。按照先易后難的原則，先將卡槽針根部的焊接點加焊，再將卡槽的針頭和卡槽排線接口采用橡皮擦進行擦拭清潔，然后試機一，故障排除。
