ST5500是三星公司2011年推出的高性能多功能時尚型卡片相機，配備了1420萬像素CCD傳感器和7倍光學變焦鏡頭（31～217mm ），顯示屏是3.7英寸115.2萬像素AMOLED屏，機身設計時尚小巧。拍攝模式有多種實用且充滿創意的功能，而且具備72即高清視頻拍攝、藍牙和WiFl數據傳輸?shù)裙δ埽�因此�?dāng)時銷量很大。現將該機的拆卸步驟整理如下，供同行維修時參考。
    一、外殼拆解

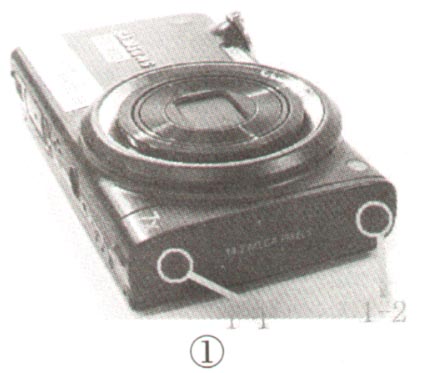

    1．如圖1所示，擰下相機右側面的2個固定螺釘1-1、1-2，拿開相機右側邊框至如圖2所示狀態。

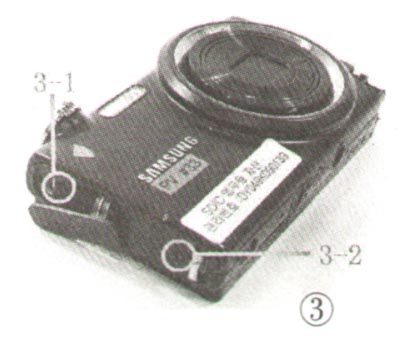

    2．如圖3所示，擰下相機左側的固定螺釘3-1、3-2。

    3．如圖4所示，擰下相機底部的固定螺釘4-1、4-2，至此相機外圍的固定螺釘已經全部拆除，可以拆外卸殼了。

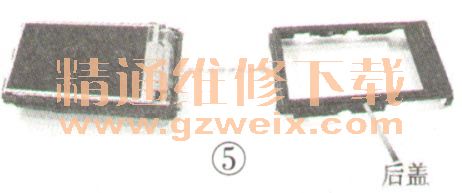

    4將后蓋拆除至圖5所示狀態。

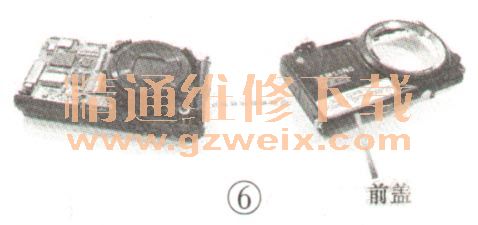

    5．將相機前蓋拆下，至如圖6所示狀態。

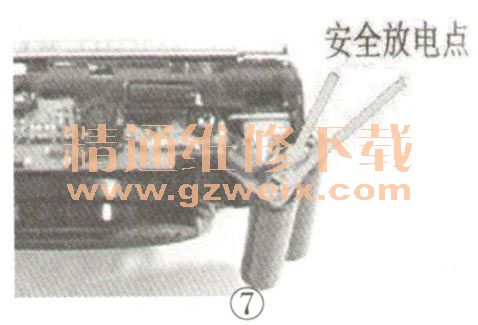

    6．如圖7所示，在相機頂部的安全放電點將閃光燈儲能主電容上的電荷全部釋放（釋放完全的標準是釋放操作完成后，主電容兩個極上的電壓為0V），這樣才能確保后面拆卸過程中人機的安全。

    7．如圖8所示，將相機液晶顯示屏的排線PX8-1、PX8-2從主板上對應的卡線槽中分離出來，取出顯示屏。

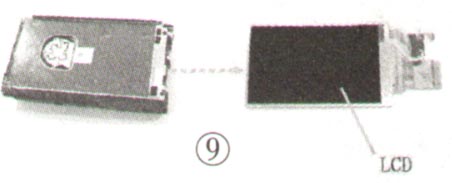

    8．圖9所示是顯示屏拆下拿開后的狀態。

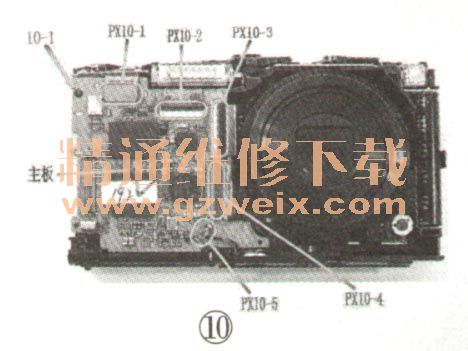

    9．如圖10所示，將主板上的排線PX10-1、PX10 -2、PX10 -3、PX10-4、PX10-5從主板上對應的卡線槽中分離出來。這些卡線槽的扣板材質是塑料的，細而薄，操作時需謹慎。
