經常有到我這里修充電器的，也有買充電器的，每次遇到方口電瓶時，配對很是麻煩，先得測量方口電瓶輸出的正、負，然后再帶電測量充電器空載電壓，最后反復確認后，才敢交貨，感覺十分麻煩，因此，決定做一個電動車充電器和電瓶配對工裝。

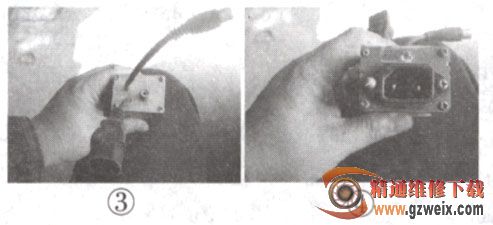

    其實制作也很簡單，用有刷控制器的盒子做外殼，兩種不同的常見充電器的口和插頭在里邊對應接好（并聯）后，用一只變色反光管、2個4007二極管、3只電阻（其實一只就行，為了安全，又增加了兩個10kΩ的保護變色管，畢竟接50多伏電壓，反壓很可能超過LED的反壓，如果電流再過大，這損壞不可逆轉），相關電路如圖1所示。起初只根據LED的規律，只接了只5.6kΩ/1W電阻，實驗時已經燒了一個LED了，所以，為穩妥起見，還是將其改造得暗點，不怕大電流，連接示意圖如圖2所示。制作實物如圖3、4所示。注意：使用時，如顯示綠燈則表示為常見的，如顯示為紅燈則為反極性的，必須一一對應。
