1）斷開蓄電池負極電纜。

    2）卸下上部和下部前正時帶蓋。注意對準曲軸與凸輪軸的正時標記時，務必用曲軸將發動機轉動。拆下正時帶后，不可轉動凸輪軸。否則可能會使氣門組件受損。務必在卸下正時帶之前將正時標記對準。

3）在拆除正時帶前，轉動曲軸直到機油泵殼體上的TDC標記與曲軸鏈輪（鏈輪齒的下降面）上的TDC標記2對準為止，如圖1所示。注意曲軸鏈輪TDC標記位于鏈輪齒的下降面上。若不把鏈輪齒的下降面與機油泵殼體上的TDC標記對準，將會導致凸輪軸正時標記不對準。

    4）松開正時帶張緊器鎖止螺栓1。

    5）將6mm內六角扳手插入位于正時帶張緊器帶輪的鋼板彈簧舌片2上的六角孔。順時針旋轉鋼板彈簧舌片2直至正時帶松弛下來足以進行拆卸，如圖2所示。

    6）拆下正時帶。

    提示：若由于不正確的操作造成正時帶受損，則將正時帶張緊器輪和支架作為一個組件更換。

    2．正時帶單元安裝

    1）在將曲軸鏈輪裝到發動機上時，應使鏈輪對準機機油泵外殼上2的箭頭。

    2）設定凸輪軸正時記號以便排氣凸輪軸鏈輪1位于進氣凸輪軸鏈輪2之下的1/2凹槽3。注意確保兩個凸輪軸鏈輪上的箭頭向上，如圖3所示。

    3）安裝正時帶。從曲軸開始，圍繞水泵鏈輪、惰輪、凸輪軸鏈輪，然后是張緊器。

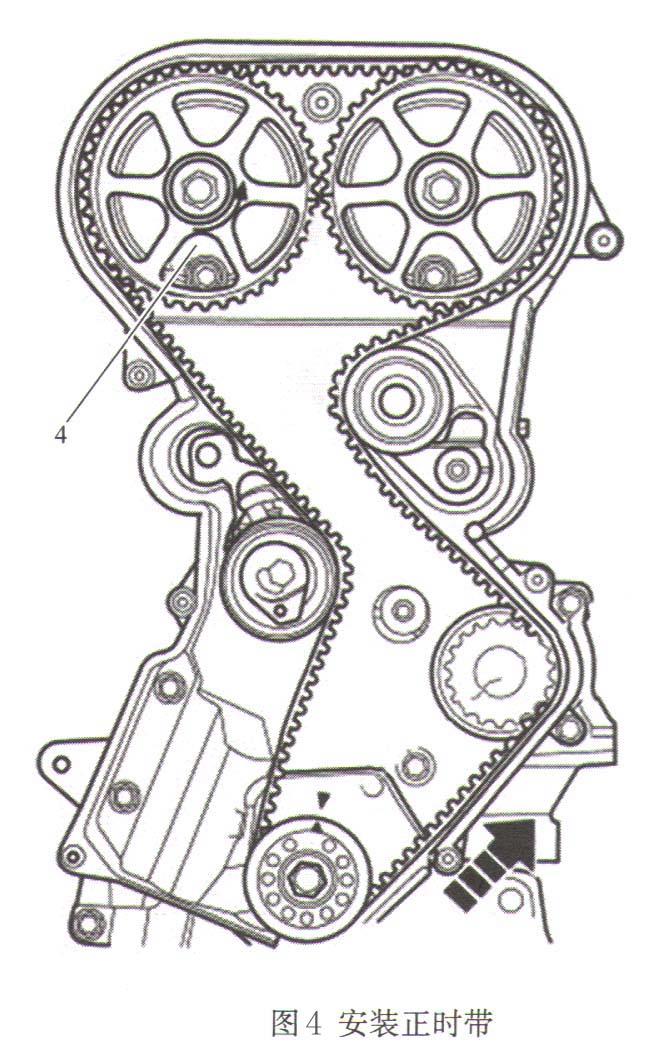

    4）逆時針方向轉動排氣凸輪軸鏈輪4對準標記并張緊正時帶，如圖4所示。

    5）將6mm內六角扳手3插入位于正時帶張緊器帶輪的鋼板彈簧舌片2上的六角孔。逆時針旋轉頂板2。移動張緊器帶輪定住正時帶，使張緊器設定凹槽開始順時針旋轉。留意設定凹槽1的運轉，繼續逆時針旋轉頂板2直至設定凹槽與彈簧柄托6對齊。使用內六角扳手3防止頂板2移動，擰緊張緊器鎖止螺栓4至25N·m。在擰緊鎖止螺栓4后，安裝凹槽5和彈簧柄托6必須保持對齊，如圖5所示。

    6）卸下內六角扳手3和扭力扳手。注意僅可以在順時針旋轉的過程中重新將曲軸置于TDC位置上。若錯失了TDC，則再旋轉兩次直至獲得TDC。不要逆時針旋轉曲軸，否則將不能恰當?shù)貦z驗張緊器的安裝。

    7）為了定住正時帶，逆時針完整地旋轉曲軸兩次直至曲軸可以重新定位在TDC位置上。核實凸輪軸和凸輪軸正時記號處于適當?shù)奈恢谩?/div>
