1．拆卸
（1）順時針旋轉曲軸皮帶輪，并對齊凹槽和正時鏈條蓋的正時標記，如圖1所示。
（2）拆卸正時鏈條蓋和機油泵總成。

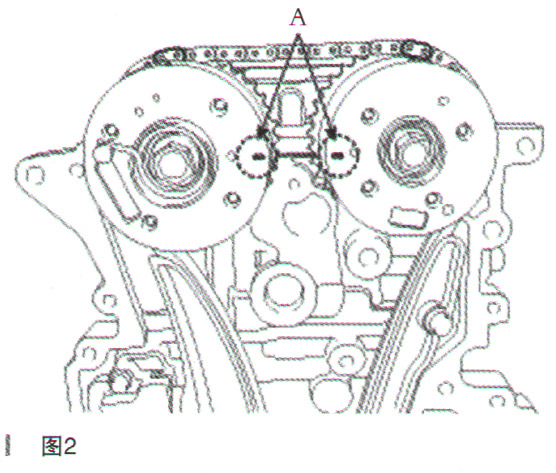

（3）對齊CVVT鏈輪正時標記和
氣缸蓋的上表面，將1號氣缸設置在TDC位置，如圖2所示。
（4）拆卸液壓張緊器（如圖3所示中A）。注意：拆卸張緊器前，在壓縮位置，把固定銷插入到孔（如圖3所示中B）內固定張緊器活塞。

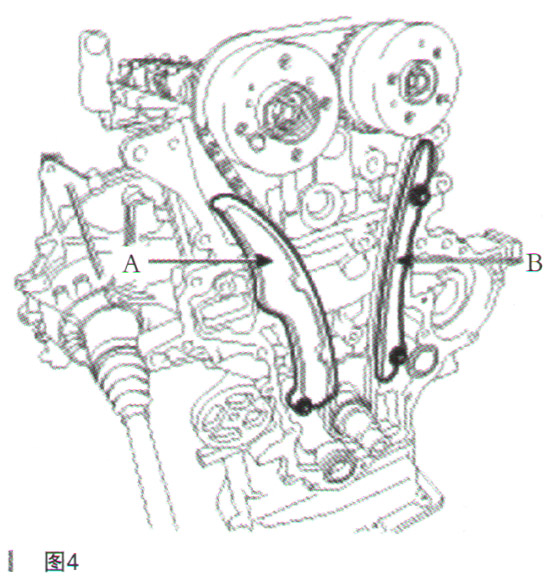

（5）拆卸正時鏈條張緊器臂（如圖4所示中A）和導軌（如圖4所示中B）。
（6）拆卸正時鏈條（如圖5所示中A）。
