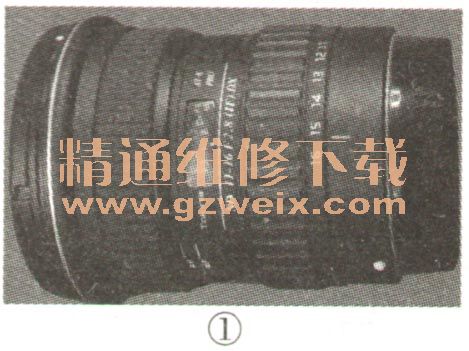

Tokina（圖麗）AT-X PRO SD11～16mm F2.8（IF）.DX鏡頭，如圖1所示，它采用了APS-C畫幅設計，等效焦距為16.5mm～24mm，能全程實現F2.8大光圈拍攝。鏡頭內部采用了多片非球面鏡片和超低色散鏡片，可以實現高畫質的記錄拍攝。結構上，在保持全程F2.8大光圈的前提下，采用內變焦方式，使得鏡身體積更小，鏡頭結構更緊湊，多項光學成像指標位于同類鏡頭的前列。這款鏡頭的常見故障是光圈組件上的排線損斷，造成鏡頭光圈大小無法控制的故障。下面介紹該鏡頭的拆解和更換光圈組件排線的操作。

    1．如圖2所示，將鏡頭后座朝上，先擰下圖中的固定螺釘2-A、2-B、2-C，向上挑起黑色防漏光塑料圈，將其取下；然后擰下圖中的固定螺釘2-a、2-b，將鏡頭輸出端子從鏡頭后座金屬卡座上剝離，解除創門的關聯；再擰下圖2中的固定螺釘2-1、2-2、2-3、2-4，將鏡頭后座金屬卡座取下。

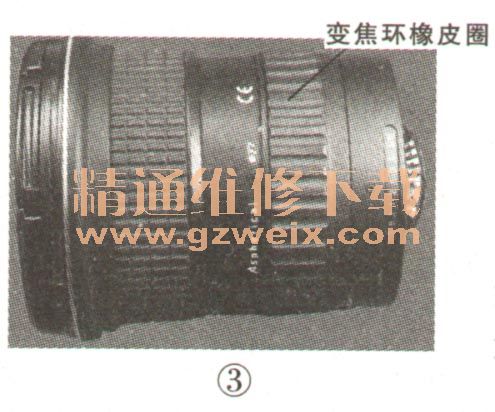

    2．如圖3所示，側放鏡頭。將圖中的變焦環橡皮圈取下，至如圖4狀態所示。



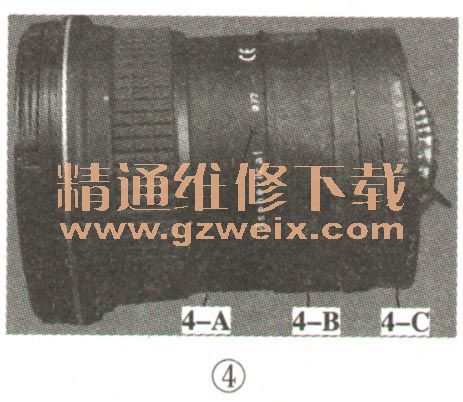

    3．將如圖4中的三組固定螺釘4-A、4-B、4-C擰下，這三組固定螺釘每組都有3顆，每組的3顆螺釘依次相隔120°，然后將靠右側的兩個鏡筒拿開，至如圖5所示狀態。

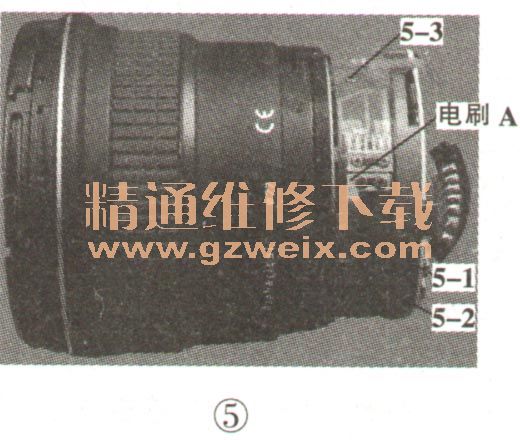

    4．如圖5所示，將固定螺釘.5-1、5-2擰下，取下組件電刷A，再擰下圖5中另一顆固定螺釘5-3。

    5．將鏡頭后座朝上，如圖6所示放置，從電路板上將黑色、紅色兩條線焊開，將4條排線PX1、PX2、PX3、PX4從電路板上焊下，再擰下圖中的固定螺釘6-1、6-2，取下電路板至如圖7所示狀態。

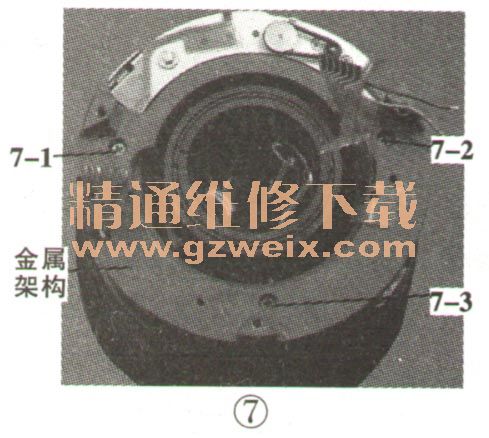

    6．擰下如圖7所示中的固定螺釘7-1、7-2、7-3，將金屬架構取出至如圖8所示狀態。
