摘要：現代機械設計中除使用傳統的設計方法外，更多的是使用現代的設計方法如CAD， CAPP、有限元、虛擬設計等一些現代的設計方法，不僅能滿足現代機械設計的需求，更彌補了傳統設計方法人工設計計算量大甚至無法計算的缺陷，本次對FNI -75型直縫焊接機進行改進設計中遇到兩個難題，一個是復雜受力涉及到高次方程計算，另一個是制造樣機困難。利用Matlab軟件完成了高次方程計算、在PLC、專業仿真實驗室等實驗室中進行模擬設計和整機自動控制，完成了樣機模擬制造，節約了樣機制造費用，縮短了設計時間。

    筆者的科研課題《數控鋁帶繞片機異種金屬焊接機構研究》對FNI-75型直縫焊接機進行改進設計，因此機性能的要求，對各種焊接參數如焊接壓力、電源參數、進給速度、變參數焊接須實現準確控制，所以應實現整機自動控制。為此研究改造了FNI-75型直縫焊機，在原機上增加了PLC、高功率變頻器、硅整流電路、進給伺服電機、自動夾具、檢測傳感器，實現整機自動控制。在設計中遇到了兩個難題，一是由于經費有限根本沒有制造樣機的能力，使研究陷入了無法進行的境地，為節約這筆費用在本院的專業仿真、PLC、電機、電器創新等實驗室進行了模擬制造和自動控制模擬實驗，對所有的控制系統進行控制演示，完成了自動控制和設備選型工作；第二個難題是高次方程的求解，對焊接滾輪設計時遇到了高次方程求解的問題，最終在專業仿真實驗室利用設計軟件，完成了復雜理論計算。

    1 整機設計方案的確定
    1.1整體設計應具有現代設計的理念
    現代設計既要使用現代的設計手段，又要繼承傳統的設計方法，這樣才能完成較高標準的設計。本次設計是為完成在各種焊接參數改變的條件下進行焊接機的設計，需實現整機的自動控制，而目前最為理想的自動控制技術就是PLC自動編程器進行的控制，并在此基礎上實現液、電聯合控制，是使用最多也最成功的控制方式，本機也采用此種控制方法。設計手段主要采用計算機輔助設計，實驗室PLC自動編程液、電聯合模擬控制，對機械和液壓部分采用傳統的理論設計計算。
    1.2焊接試驗機組成及工作原理
    焊接試驗機由控制部分PLC、電器電路、驅動伺服電機、液壓壓力系統、焊接機構的滾輪電極及修整電極的修整刀、變頻和直流電源、傳感器和測速電機組成的反饋系統、自動進給機構、冷卻系統、機架組成。
    焊接金屬材料的厚度在0.1～2. 5 mm。其工作原理：向PLC自動編程器輸入各種焊接參數，對焊接壓力、電壓、電流、頻率一、進給速度、電源種類進行選擇后，將焊接工件裝夾在進給機構并置于焊接滾輪之間，在PLC的整體控制下，控制液壓機構對焊接工件進行加壓、通電，同時進給機構自動夾緊進給，反饋系統將各種參數反饋給PLC進行自動控制，直到焊接完畢，傳感器將信息反饋?zhàn)詣油�機。
    1.3整機控制原理

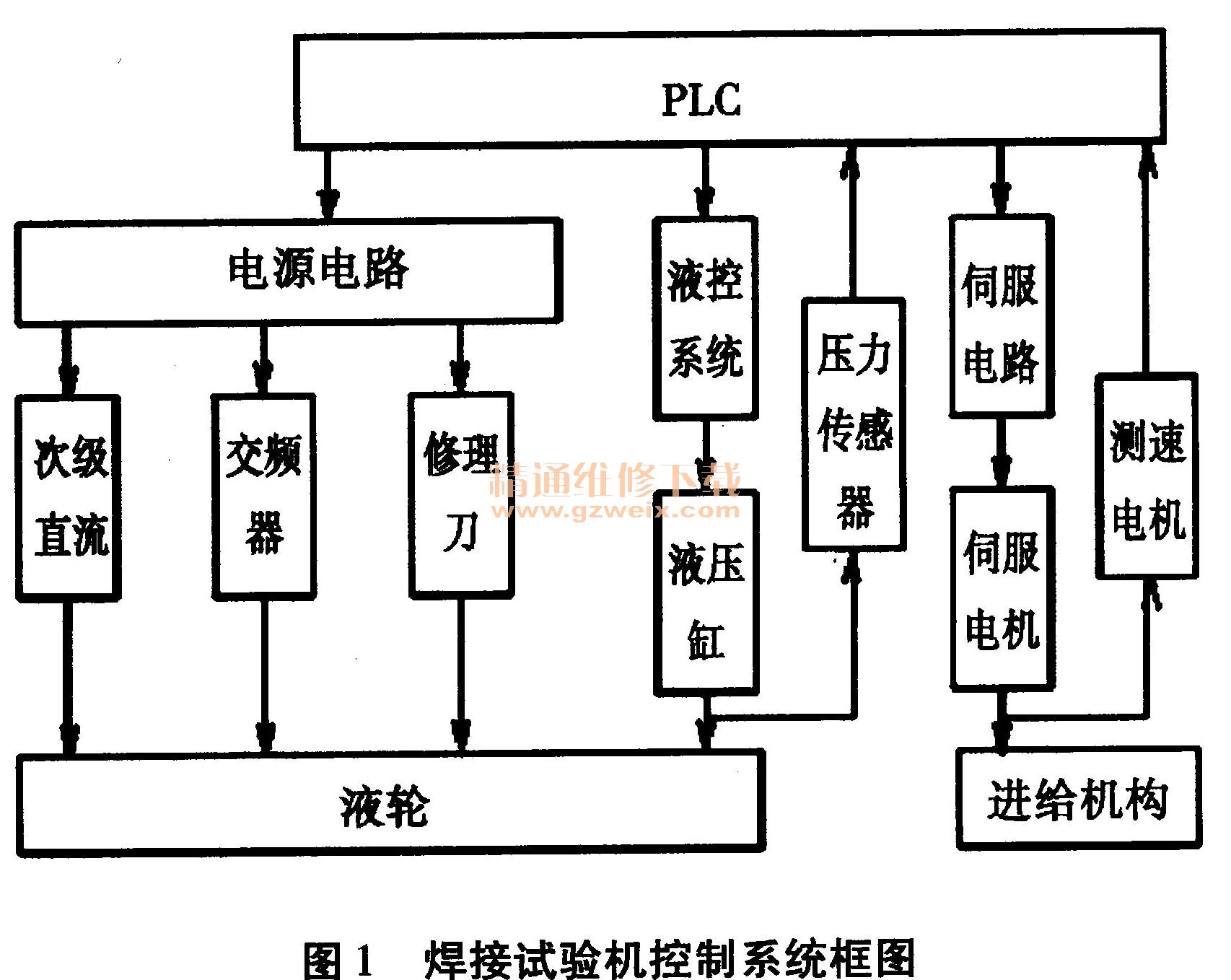

    PLC為基礎實現自動控制，控制電控電路系統和伺服電路系統，電源為變頻電源和次級硅整直流電源，兩種電源在PLC控制下改變電壓、電流、頻率，調速傳動機構對滾輪切削時使用。冷卻系統自動冷卻。伺服電機驅動自動夾具夾緊機構，實現精確進給。壓力檢測傳感器反饋液壓缸產生焊接壓力，在PLC的控制下實現準確控制焊接壓力和空行程被壓。控制原理見框圖1所示。


    2 計算機輔助設計軟件對高次方程運算
    焊接的滾輪通電且承受壓力和所有運動部件的動能，受力原理如圖2。

可得能量平衡式：
勁度系數胡克定律：
壓深：

壓力在接觸到壓入最深的過程中接觸寬度X由0到最大，整理可得：

    上式中：E焊材彈性模量；;R滾輪半徑；L焊材厚度；X壓縮量；B滾輪寬；v液壓缸運動速度；Fy焊接壓力。
    上方程運算極其復雜，課題組成員經過一個月的緊張運算也沒完成運算，無奈之下請了數學系的教授幫忙，也未能得出結果。最后想到了計算機軟件，用Matlab設計軟件僅半天的時間就完成了手工計算很難完成的運算。
