水泥混凝土攪拌設備配料系統的準確性和穩定性是決定混凝土質量的關鍵。在實際生產中，配料誤差不能滿足規范要求或者配料不穩定，可造成水泥混凝土質量達不到要求。本文結合具體實例，介紹水泥混凝土攪拌設備配料稱量系統結構及計量原理，通過分析材料的特性，找出影響配料精度的因素和產生機理，提出符合該材料性能的配料誤差控制模式。
    1．配料稱量系統結構

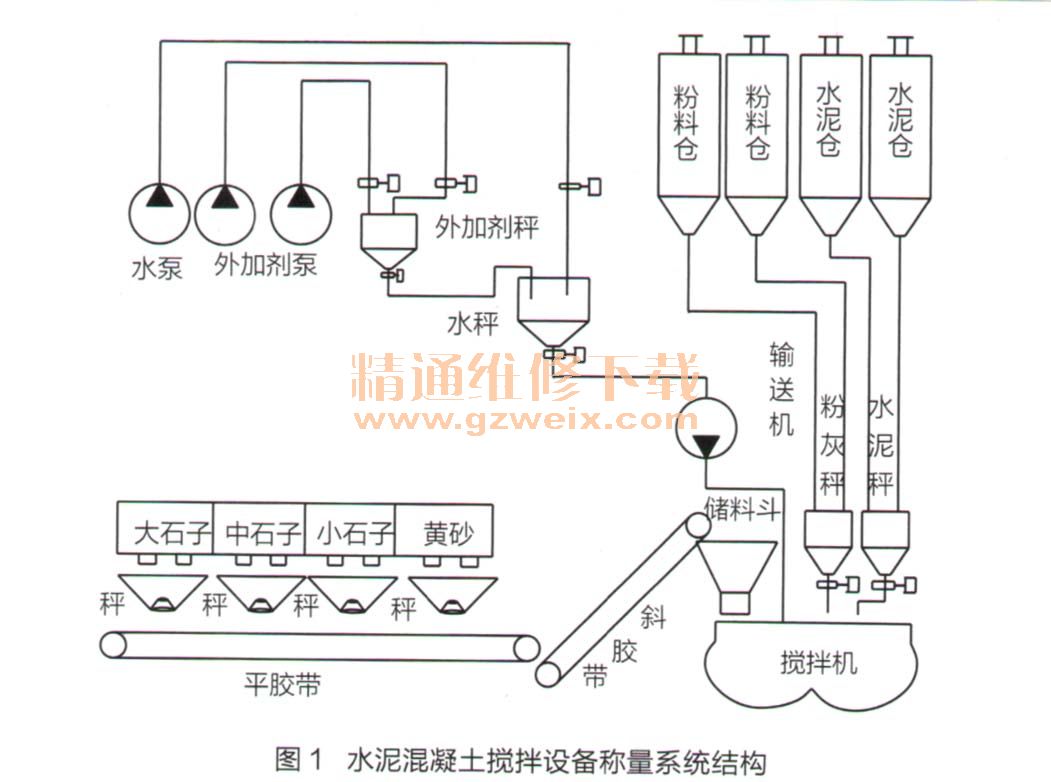

    水泥混凝土攪拌設備配料稱量系統由骨料稱量配料系統、粉料（水泥、粉煤灰、礦粉）稱量配料系統、外加劑稱量配料系統等組成，其結構簡圖如圖1所示。

    （1）骨料稱量配料系統
    大石子、中石子、小石子、砂等骨料從冷料倉卸入稱量斗內進行稱量，當質量到達設定值時，骨料由稱量斗卸到下方的平膠帶上，平膠帶將骨料運轉到斜膠帶處，斜膠帶將骨料向上輸送至攪拌機上方的儲料斗內等待控制系統發布指令。
    （2）粉料稱量配料系統
    水泥、粉煤灰裝在水泥倉、粉料倉內，通過螺旋輸料機將水泥、粉煤灰輸入水泥秤和粉灰秤，經過稱量后等待控制系統發布指令。
    （3）水和外加劑稱量配料系統
    水及外加劑儲存在水罐及外加劑罐內，通過水泵和外加劑泵輸送至水秤進行稱量，等待控制系統發布指令。
    水泥混凝土攪拌設備配料稱量系統標準規定，骨料秤的動態配料精度為2%，粉料、水和外加劑秤的動態配料精度為±1%。所有物料稱量完畢后，控制系統發出指令，依次開始將物料投入攪拌機進行攪拌，攪拌完成后將混凝土卸入攪拌運輸車中，如此完成1個工作循環。

    2．配料稱量系統的改進
    （1）小石子骨料稱量系統
    存在問題在調試錫盟段高速路工程某水泥混凝土攪拌設備時，我們發現該攪拌設備在生產過程中，小石子骨料配料誤差較大，誤差達到10％～15%、檢查結果如圖2所示。

    誤差原因該骨料一稱量系統結構如圖3所示。小石子骨料儲存在，胃料倉內，料門打開，骨料在重力作用下由料倉落到稱量斗內，當稱量斗內的物料重量與設定值一致時，料倉料門關閉，完成該種物料的配料。

    該配料系統采用的是修正的關門提前量控制法。該方法的控制原理如下：先將物料性質、設備能力等相關信息輸入電控系統，電控系統根據這些信息設定初始骨料倉料門關閉提前量。在生產過程中，電控系統檢測每次實際下料值，并將該下料值與初始骨料倉料門關閉提前量的下料值形成的差值，采取加權平均方法作為下一次倉料門關閉提前量，如此實時修改每次料門關閉的提前量，從而逐漸接近小石子骨料設計用量值。
    分析認為，小石子小，胃料配料誤差不能滿足規范（2%）的原因是該種骨料粒徑較小，巨該種骨料一用量較少。由于小石了一骨料下料速度較快，即使將料門關閉提前量調到很大的值，配料誤差也很難滿足規范要求。
    改進方法根據小石子骨料的性質，經研究，我們決定采用點動配料補償控制方法。該方法的原理如下：當稱量值接近所需骨料的數值時，料門多次點動交替啟、閉，以較少的輸出量使小石子骨料下料，待達到所需骨料的數值后關閉料門。我們對配料控制系統進行重新設計，用點動控制下料達到了精確配料要求，符合國家規范的規定。改進后的配料誤差檢查結果如圖2b所示。
    （2）砂骨料稱量系統
    存在問題某臺水泥混凝土攪拌設備的砂骨料配料誤差不能滿足規范要求（2%），不是物料下的太多就是下的不夠，砂骨料配料誤差達－15％～+4%，檢杳結果如圖4a所示。

    誤差原因該系統采用的是超量扣秤配合落差的修正方法，該方法的原理如下：稱量裝置中的物料的質量超過設定值，稱量裝置下料時并不是全部把料全部下光，當下料量到達設定值時，料門關閉，達到保證配料精度的要求。為了使每盤料都能滿足規范要求，需要檢測每一次的落差，根據檢測到的數據及時修改誤差值，以便提高配料的精度。
