2. 光源交替色分離掃描方式

與濾光片色分離掃描方式的原理類似，它是在鏡頭與掃描原稿之間加設三根發光燈管，其顏色分別為紅色、綠色和藍色。

掃描圖像時，三根不同顏色的燈管交替發光，從而使 CCD 得到三幅三基色圖像信息。圖 9 為其工作原理圖。

3. 三 CCD色分離掃描方式

與前兩種色分離方式不同，三 CCD 色分離掃描方式使用三個 CCD 完成掃描、成像過程。光線通過鏡頭時，經過一個特殊設計的分光棱鏡將相應顏色的光線反射到相對應的 CCD 圖像傳感器中，每一個 CCD 產生一種顏色的圖像數據，經過一次掃描即可得到彩色的圖像。

三 CCD 色分離掃描方式工作原理如圖 10 所示。這種分色成像方式成像速度最快，但造價最高。

4. 單 CCD色分離掃描方式

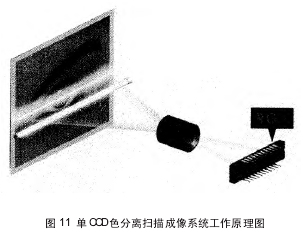

單 CCD 色分離掃描方式仍然是采用單個線性CCD，不過在 CCD 的感光面上加入了濾色鏡，在感光的同時直接進行分色，其分色原理如圖 11 所示。

四、滾筒式掃描儀的工作原理

與采用線性 CCD 作為圖像傳感器的平板式掃描儀不同，滾筒式掃描儀是采用光電倍增管(PMT)作為光 /電轉換元件的，其外形如圖 12 所示。

滾筒式掃描儀較平板式掃描儀復雜得多。它的主要組成部件有：旋轉電機、透明滾筒、機械傳動機構、控制電路和成像裝置等，如圖 13 所示。

滾筒式掃描儀采用 PMT 技術。掃描圖像時，將待掃描的原稿貼附在透明滾筒上，滾筒在電機的驅動下高速旋轉，形成高速旋轉柱面。

同時高強度的點光源光線從透明滾筒內部照射出來，投射到原稿上的光線逐點對原稿進行掃描，并將透射和反射光線經由透鏡、反射鏡、半透反射鏡以及紅、綠、藍濾色片所構成的光路引導到光電倍增管進行放大，然后進行模數轉換，進而獲得每個掃描像素點的紅、綠、藍三原色的分翻色值。這時光信號被轉化為數字電信號進行傳送、存儲，完成掃描任務。它的特點是：一個像素一個像素地輸入光信號，信號采集精細度很高，且掃描圖像的信息還原性很好。
