飛利浦47PFL7422液晶彩電采用的電源板，型號為71512454-1或71512454-2，配合LC470 WU4或V470 H 1-L03液晶顯示屏。主、副電源驅動控制電路均采用綠色芯片TEA 1507 P 、PFC驅動控制電路采用SG6961。飛利浦47PFL7422液晶彩電開關電源由兩組開關電源組成。由IC904（TEA1507P）組成的開關電源用來產生24V電壓，主要供給音頻功放和ITV電路板。由IC907（TEA1507P）組成的開關電源用來產生12V電壓，12V電源為主電源，負責向機內的其他電路和DC/DC電路供電。
    1.1 電源板原理精講

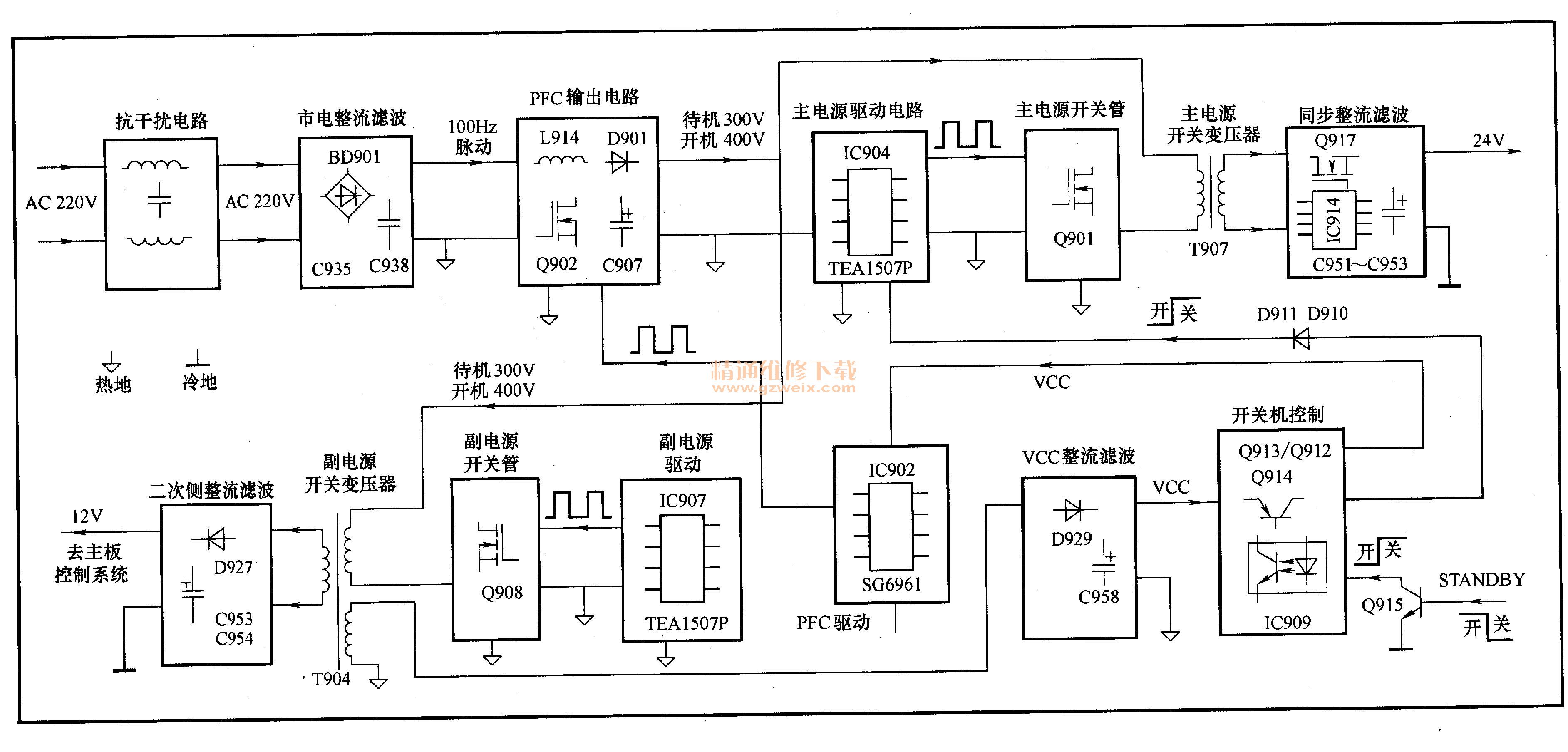

    飛利浦47PFL7422液晶彩電采用的電源板實物圖解如圖1所示，電源板電路組成框圖如圖2所示。



    該電源板由三部分組成：一是以集成電路SG6961（IC902）為核心組成的PFC電路，將整流濾波后的市電校正后提升到400V為主、副電源供電；二是以集成電路TEA1507P（IC907）為核心組成的副電源，產生12V電壓，送到主板降壓后為主板控制系統供電；三是以集成電路TEA1507P（IC904）為核心組成的主電源，產生24V電壓，為主板和逆變器板供電。
    1. PFC電路
    飛利浦47PFL7422液晶彩電采用的電源板中的PFC電路如圖3所示，由驅動控制電路IC902（SG6961），大功率MOSFET開關管Q902，儲能電感L914，充電電路D901、C907組成有源PFC電路，將電流與電壓校正為同相位，從而提高功率因數，并防止電路產生的多次諧波對電網的干擾。

   （1）SG6961簡介

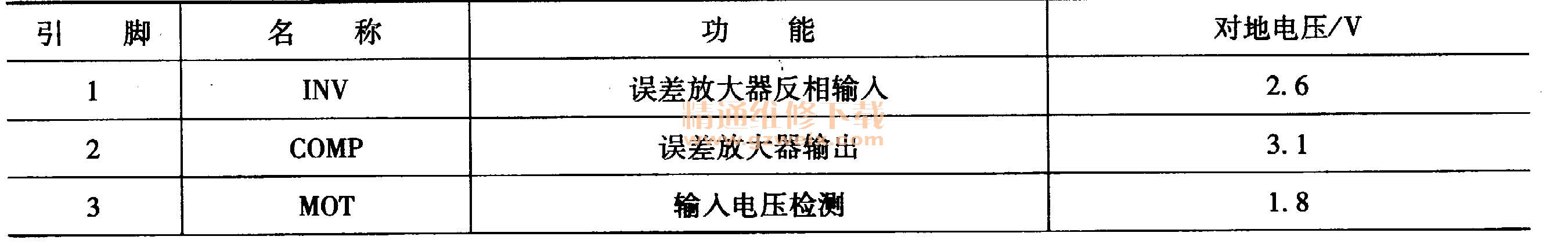

    SG6961是一款應用于電源的PFC驅動控制電路，內含鋸齒波發生器、參考電壓發生器、RS觸發器、誤差放大電路、零電流檢測電路和驅動電路等，具有過電壓、過電流保護功能。SG6961引腳功能和對地電壓見表1。


   （2）啟動工作過程
    接上市電電壓后，220V交流電壓經FB926、F901、C908、RV902、L913、FB924、C909、C901、0902、L912、R959、R960、R961、FB922、FB923等組成的線路濾波器濾波、限流；濾除交流電壓中的雜波和干擾，再經BD901、C935、C938整流濾波后，形成100Hz脈動直流電壓，經儲能電感L914送到PFC電路。
    由于濾波電路電容C935、C938儲能較小，在負載較輕時，經整流濾波后的電壓為300V左右；在負載較重時，經整流濾波后的電壓為230V左右。電路中，RV902為壓敏電阻，即在電源電壓高于250V時，壓敏電阻RV902擊穿短路，熔絲管F901熔斷，這樣可避免電網電壓波動造成開關電源損壞，從而保護后級電路。
    二次開機后，開關機控制電路為SG6961的8腳提供VCC供電電壓后，PFC電路開始工作，SG6961從7腳輸出驅動脈沖，經R964、D915、R952加到場效應管 Q902的G極，驅動Q902工作在開關狀態。當Q902導通時，由BD901整流后的100 Hz脈動電壓經電感L914的一次繞組、Q902的D-S極、R924/R926到地，形成回路；當Q902截止時，由BD901整流輸出的100Hz脈動電壓經電感L914的一次繞組、BD901、C907到地，對C907充電，同時，流過L914電流呈減小趨勢，電感兩端必然產生左負右正的感應電壓，這一感應電壓與BD901整流后的直流分量疊加，在濾波電容 C907正端形成400V左右的直流電壓，不但提高了電源利用電網的效率，而且使得流過L914的電流波形和輸入電壓的波形趨于一致，從而達到提高功率因數的目的。
   （3）穩壓控制電路
    PFC電路C907正端輸出的電壓經R969、R970、R971與R972、R973分壓后，送到SG6961的1腳，當由于某種原因引起輸出電壓（C907正端電壓）變化時，送到1腳電壓隨之改變，經SG6961內部處理后，控制SG6961的7腳脈沖占空比發生變化，進而控制場效應晶體管Q902的G極驅動脈沖占空比變化，從而維持輸出電壓的穩定。在一定的輸出功率下，輸入電壓降低，SG6961的7腳輸出的脈沖占空比變大，輸入電壓升高，SG6961的7腳輸出的脈沖占空比變小。
   （4）過零控制電路
    儲能電感L914二次側感應電壓經R918送到SG6961的5腳，對脈沖電壓的過零相位進行檢測，調整激勵脈沖的起控點，達到調整脈沖相位和減小MOSFET開關管損耗的目的。
   （5）過電流保護電路
    過電流保護電路由SG6961的4腳內外電路組成，R924、R926作為Q902的S極電阻，兩端的電壓降反映了Q902的電流大小。R924、R926兩端電壓分為兩路：一路經R932送到SG6961的4腳；一路經D930、C918、R985送到晶體管Q916的B極，當R924、R926兩端電壓變化較小時，經Q916對SG6961的2腳誤差放大器進行控制，調整輸出電壓和電流；當R924、R926兩端的電壓降過大，使SG6961的4腳電壓升高到保護設定值時，SG6961會立即關閉PFC脈沖輸出，達到保護的目的。
