3．背光驅動板連接插座CN1
    該板左下側紅色插座CN1為背光驅動板連接插座，①、②腳為背光驅動板的＋12V供電（多為22英寸及其以下的小屏幕），如果背光燈驅動板采用其他電壓供電，則不接這兩腳；③腳（BK）接背光驅動板的開／關控制端，高電平有效；④腳（ADJ）接背光驅動板的亮度調節(jié)端，⑤、⑥腳接背光驅動板的接地點。
    4．上屏線接口CN6

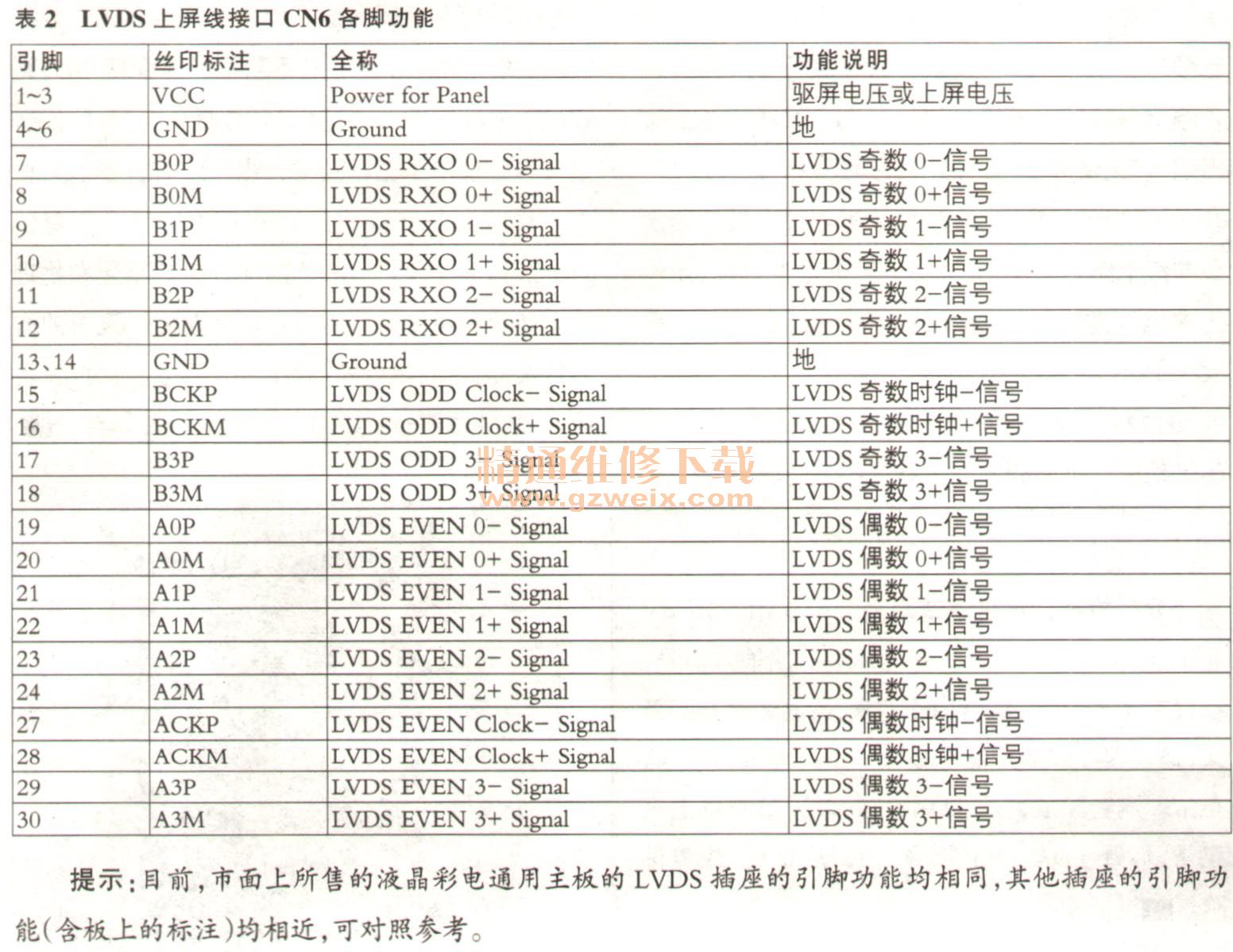

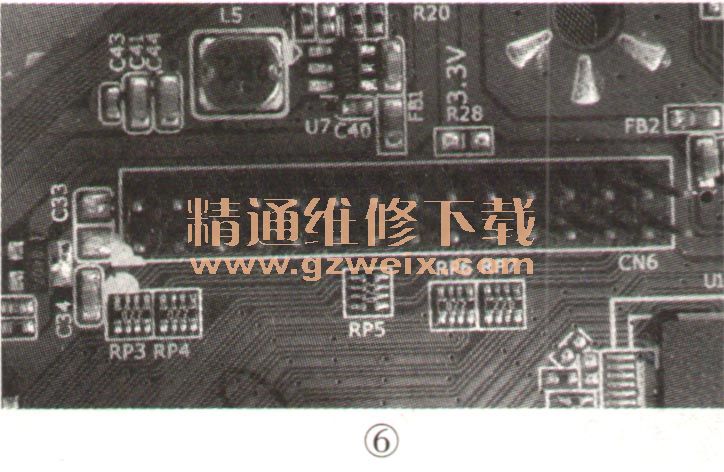

    CN6為LVDS上屏線接口，靠近標有白色小三角形的插針為①腳，如圖6所示。①腳所在排從左向右的腳位依次為1、3、5、7……，①腳對面一排從左向右的腳位依次為2、4、6.、8……其引腳功能見表2。

    三、軟件升級操作

    該主板的軟件升級無需專用的燒寫（或升級）工具，用普通的U盤即可完成軟件升級，非常方便。該通用主板所用的絕大部分升級程序是按屏分辨率分類的，也就是說只要屏的分辨率相同，其驅動程序（升級數據）也基本相同。若配用的液晶屏的分辨率為1920×1080，則先找到該分辨率的升級數據壓縮包，然后解壓，得到messi.bin文件（二進制數據格式文件），如圖7所示，最后將bin格式文件拷貝到U盤根目錄下（注意：拷貝時不能將升級文件放到U盤某文件夾中，也不能更改升級文件的名稱）。

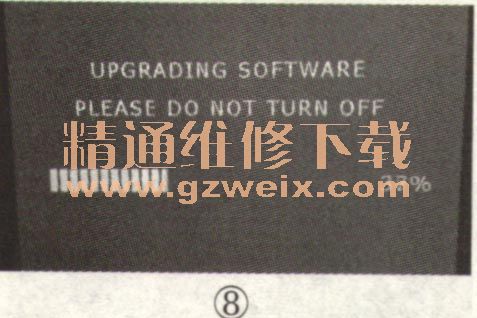

    接下來在主板的CN5插座中接上按鍵、遙控接收頭與紅、綠指示燈（若無按鍵，可只接遙控接收頭與紅、綠指示燈），然后將裝有升級文件的U盤插到主板的任意一個USB接口中，最后按住“EN”鍵不松手（或將CN5中的EN端對地短接），并接通12V電源，這時紅色指示燈亮，幾秒后紅、綠指示燈交替閃爍，屏上出現(xiàn)卉級進度索，如圖8所示，忍寸可松開“EN”鍵（或斷開EN端對地的短接線）。
    提示：（1）若主板已升過級，但原升級程序對應的分辨率與實際所配液晶屏的分辨率相差過大，再次軟件升級時，屏上可能無任何顯示（黑屏或白屏），但紅、綠指示燈會交替閃爍。
   （2）在軟件升級過程中，不能拔下U盤，也不能斷開主板的供電。否則，會導致主板軟件系統(tǒng)損壞，無法再用U盤升級。
    約兩分鐘后指示燈停止閃爍，升級進度顯示"100%"，隨后綠燈熄滅、紅燈亮，主板自動進入待機狀態(tài)，這說明軟件升級成功，此時需斷開12V供電，并拔下U盤（否則，主板會自動開機并重復升級）。接下來再上電二次開機，觀察開機畫面及圖像是否正常。
