一、專用工具
    EN-51367凸輪軸定位器。

    二、拆卸程序
      （1）排空冷卻系統。
      （2）拆下凸輪軸蓋的更換。
      （3）拆卸前輪罩襯板的更換（右側）、前輪罩襯板的更換（左側）。

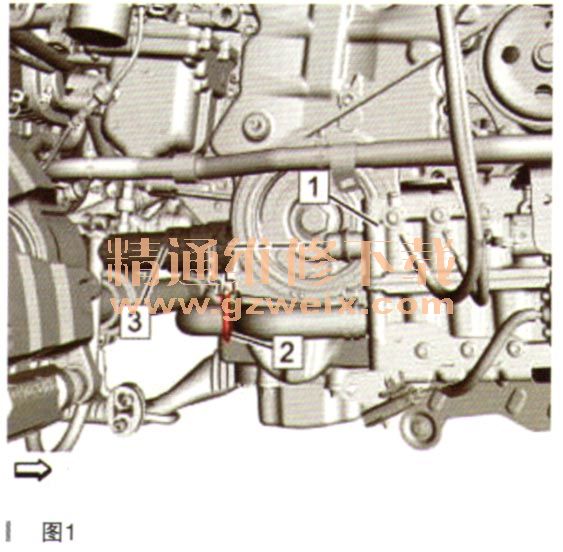

      （4）斷開加熱器進口軟管快速接頭（如圖1中2所示），加熱器進口軟管（如圖1中3所示）。

      （5）斷開加熱器進口軟管（如圖1中3所示）和暖風裝置冷卻液加熱器（如圖1中1所示）
      （6）將發動機調整到汽缸1燃燒行程的上止點（TDC）位置。朝發動機旋轉方向轉動曲軸，直到標記（如圖2中1、2所示）在一條線上。在曲軸扭轉減震器螺栓（如圖2中3所示）處轉動。

（7）安裝EN-51367固定工具
（如圖3中1所示）。

（8）拆下發動機前蓋。
（9）拆下正時鏈條上導板。
（10）將正時鏈條張緊器（如圖4中1所示）固定在維修位置。

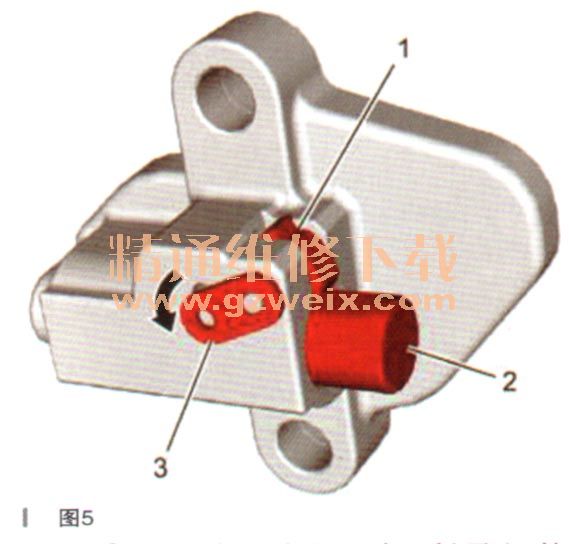

    ①略微解除活塞（如圖5中2所示）的張力，直到桿（如圖5中1所示）可以通過朝箭頭方向旋轉桿（如圖5中3所示）而解鎖。
