TG6: UR-V/K20C3（實時AWD）。
    K20C3：帶中間冷卻器和渦輪增壓器的2.0 L DOHCVTEC直接燃油噴射發動機。
    一、凸輪軸正時檢查
      1．汽缸蓋罩拆卸。
    2右前輪拆卸。
    3．發動機底蓋拆卸。
    4.凸輪軸正時檢查。

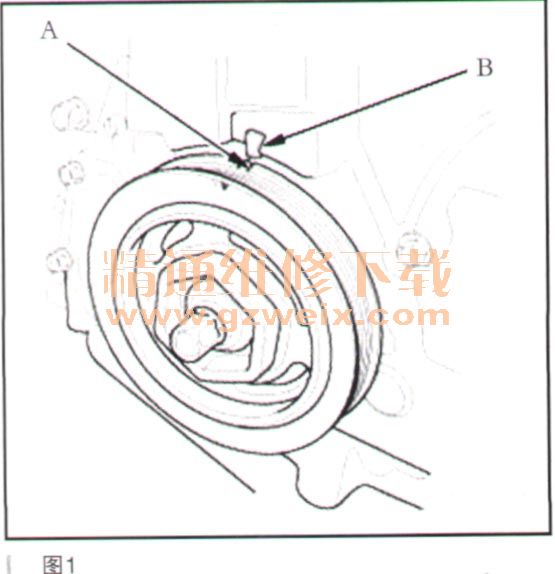

      （1）轉動曲軸，將1號活塞與上止點（TDC）對齊；曲軸皮帶輪上的白色標記（A）與凸輪軸鏈條箱上的指針（B）對齊，如圖1所示。

      （2）1號活塞在上止點（TDC）位置時，檢查VTC作動器B上的“UP”標記（C）應該在頂部，如圖2所示。

      （3）檢杳VTC作動器A和VTC作動器B上的TDC標記（D），標記應對齊。VTC作動器B上的TDC標記 （E）應與凸輪軸鏈條箱（F）的頂部邊緣對齊。如果標記未對齊，拆下凸輪軸鏈條并重新正確安裝凸輪軸鏈條。
    5．所有拆下的零件安裝。
    按照與拆卸相反的順序安裝零件。
