汽車舉升機作為汽車維修行業中的關鍵設備，依據“JT／T155汽車舉升機行業標準”和客戶的實際應用要求，應滿足在舉升車輛過程中，升降運動運行平穩、沒有抖動或膺7現象。雙柱舉升機靠滑臺牽引的托臂舉升車輛，因此滑臺運行的平穩性顯得尤為重要，而且其工作平穩性直接影響舉升車輛和操作者的安全。本文分析雙柱舉升機的傳動牽引動作系統，探討影響液壓傳動式雙柱舉升機運行過程中產生抖動故障的因素和現場解決方案。
一、雙柱舉升機的主要結構組成

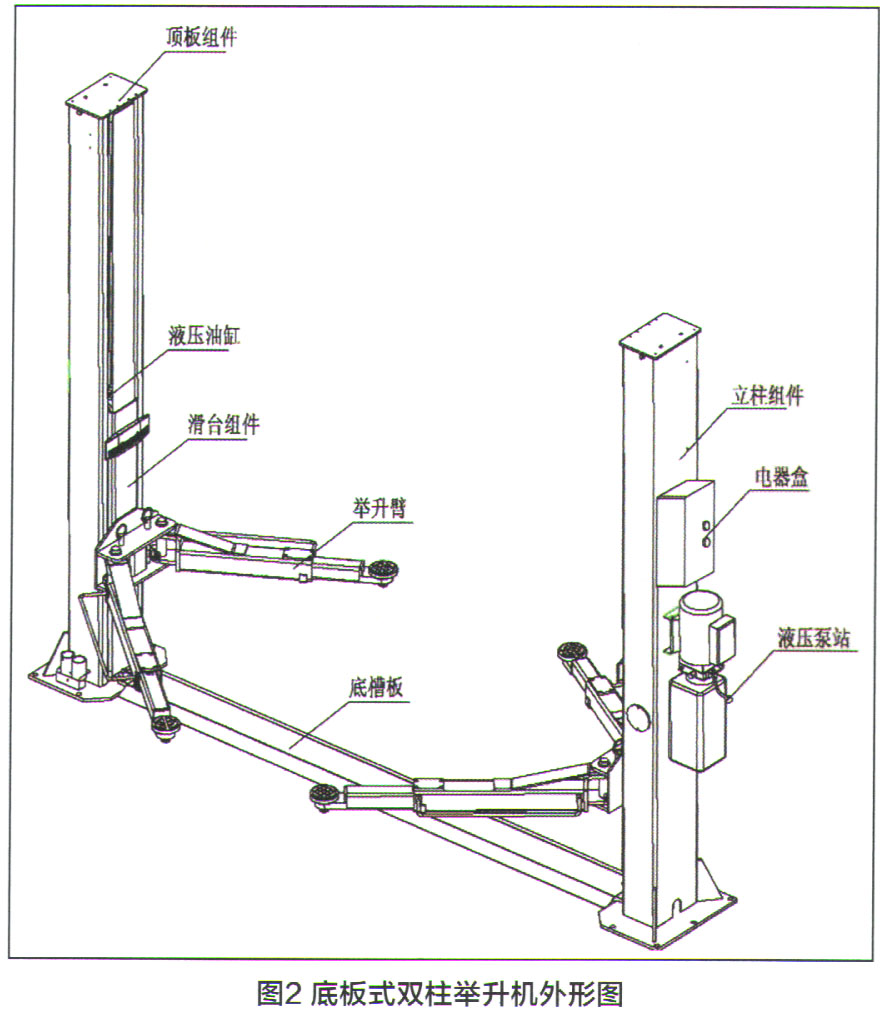

液壓傳動雙柱舉升機，按結構布置主要分為龍門式雙柱舉升機和底板式雙柱舉升機（圖1、圖2）。液壓傳動的雙柱舉升機主要由主立柱總成、副立柱總成、托臂組件、液壓泵站、控制盒等組成。主、副立柱總成內裝滑臺、導向滑塊、油缸、同步鋼絲繩等。
二、影響雙柱汽車舉升機升降平穩性的因素分析及解決方案
（i）動力系統的影響

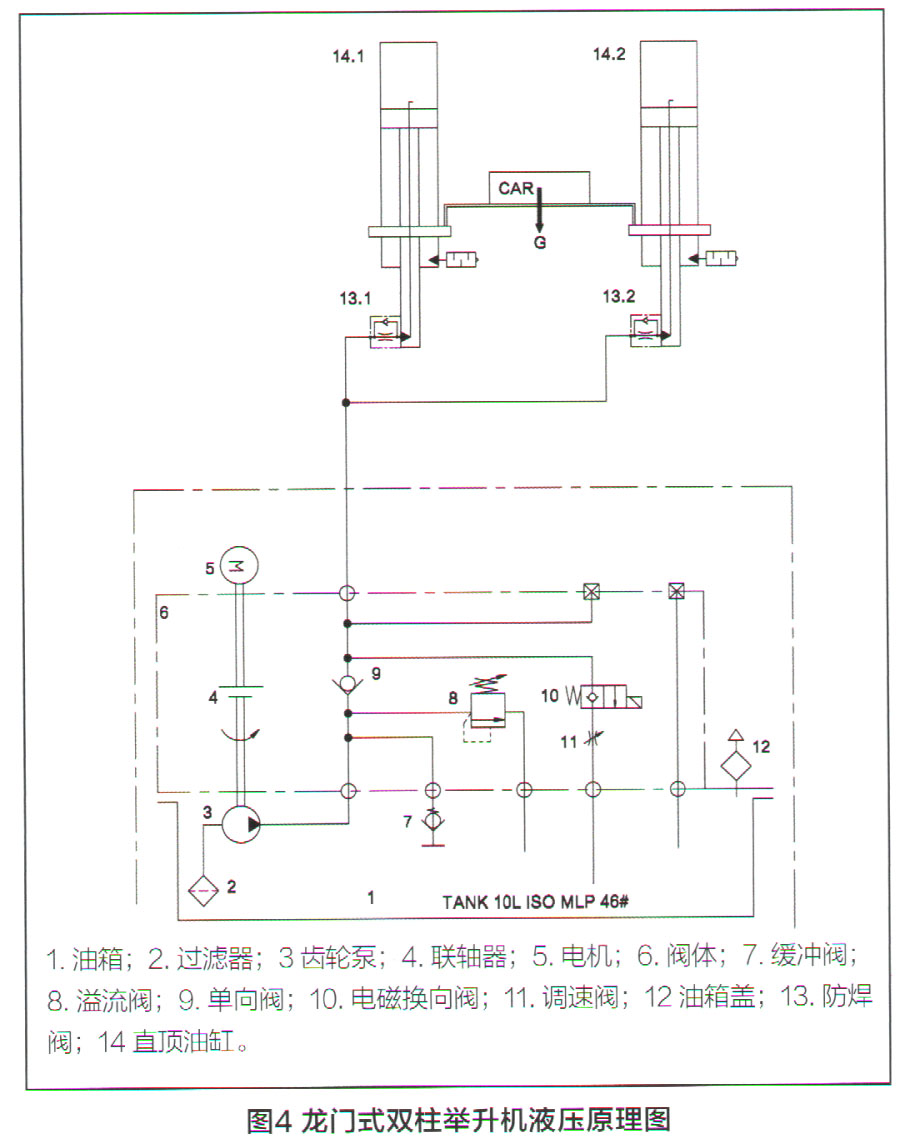

雙柱底板式舉升機和龍門式舉升機所用液壓動力單元結構相似，其液壓原理圖如圖3和圖4所示。在液壓油缸上升過程中，主要由電動機經聯軸節帶動齒輪泵經單向閥向系統輸出高壓油，其輸出壓力由溢流閥設定，可見只有
液壓系統油路順暢，流量輸出穩定，就能保證
液壓系統輸出傳動的穩定性。其中影響油路順暢的關鍵因素是油路中液壓油的清潔。對于
液壓系統維護液壓油清潔主要做法是，初始使用六個月更換一次液壓油，以后每年更換一次。在更換液壓油時，應清潔油路通道和油箱顆粒雜物。同時必須將油箱內部的舊油液全部放完，并沖洗合格；新油液加入油箱前，應把流入油箱的主回油管拆開，用臨時油桶接油，點動液壓泵電動機，使新油將管內的舊油“推出”，加油液時，注意油桶口、油箱口、進出油管的清潔，油箱的加注油液量以不少于滿足油缸升到最大行程所需油液的1.1倍，并且油缸降到最下端油液不從油箱溢出為宜，對于溢流閥的設定，以額定工作壓力的1.1倍為宜。
（2）油缸的影響
①油缸本身加工質量對舉升機升降平穩性的影響。如液壓原理圖所示，雙柱底板式舉升機由于立柱結構高度的限制，采用油缸通過動滑輪利用鏈條牽引滑臺升降的方式，油缸行程為滑臺行程的二分之一，油缸對升降平穩性的影響因素主要為油缸缸筒的加工質量以及缸筒活塞密封件與缸筒的配合。目前油缸大多采用衍磨或滾壓工藝加工，內孔尺寸采用H8，缸筒直線度公差在每500mm長度不大于0.1 mm，內壁表面粗糙度Ra不大于0.4μm。活塞外徑的配合采用f9，外徑對內孔的同軸度公差不大于0.02mm。活塞桿材料為45鋼，調質處理，鍍層厚度為0.015～0.03mm，桿外表面粗糙度為Ra0.2～0.4Nm，公差一般選用f7。安裝活塞的軸頸與外圓的同軸度公差不大于0.01 mm，活塞桿的外圓粗糙度Ra值一般為0.1～0.3μm。只要油缸出廠前滿足加工要求，就可保證油缸活塞在缸筒內上下運行平穩。
