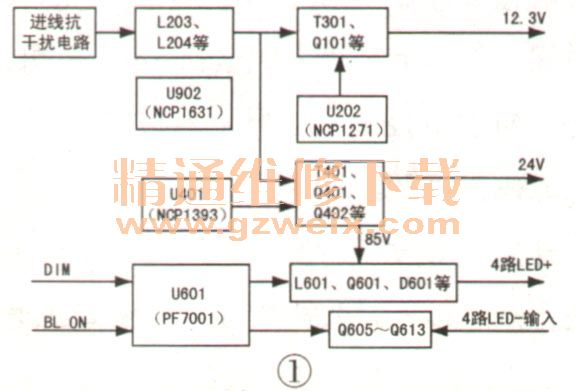

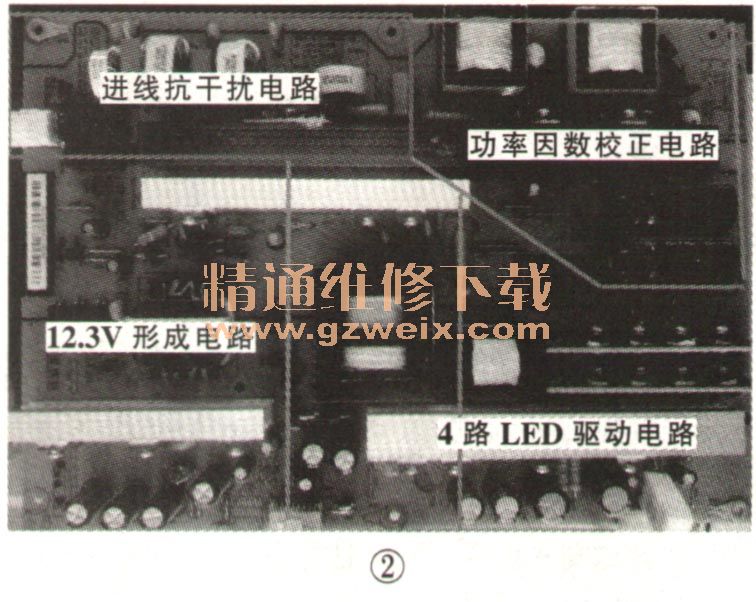

欣銳HSL60D - 4MB電源二合一板的12.3V電壓形成電路控制芯片采用安森美公司生產的NCP1271、PFC電路采用安森美公司生產的相位交互式控制器NCP1631、LED驅動控制電路采用PF70001S，其電路組成如圖1所示，實物如圖2所示。

    一、待機電源
   1．啟動過程
    AC220V電壓經進線抗干擾電路進行濾波后，由BD101整流，C101、C102和L101濾波，形成100Hz脈動直流電壓，經D203隔離，RT101限流，C211、C212濾波后，形成300V不穩定直流電壓。如圖3所示。

    300V電壓分成兩路：一路經開關變壓器T301的⑦～④繞組加到Q101的漏極，另一路經R158、R159加到U202（NCP1271）的⑧腳（HV），經內部高壓恒流源電路向U202的⑥腳外接電容C179充電。當C179上的電壓達到15.8V時，IC內部振蕩器工作，從U202的⑤腳輸出PWM驅動脈沖，當PWM脈沖為高電平時，場效應功率管Q101飽和導通。300V電壓經T301的⑦一④繞組→Q101的D、S極→R156→地，T301的⑦一④繞組儲能。當U202的⑤腳輸出低電平時，Q101的柵極電荷經R154、Q304的e、c極到地，Q101迅速截止。T301的⑦一④繞組儲存的磁能經次級繞組感應放電，次級各繞組感應的脈沖經整流管輸出不同的直流電壓。其中，①一②繞組感應的脈沖經D164整流、C163濾波后形成VCC電壓。同時，VCC電壓經Q162、R161、ZD164穩壓成15.3V（VCC1），經D174隔離后加到U202的⑥腳，為U202工作供電。此時，U202內部的高壓恒流源關閉，U202進入正常工作狀態。
