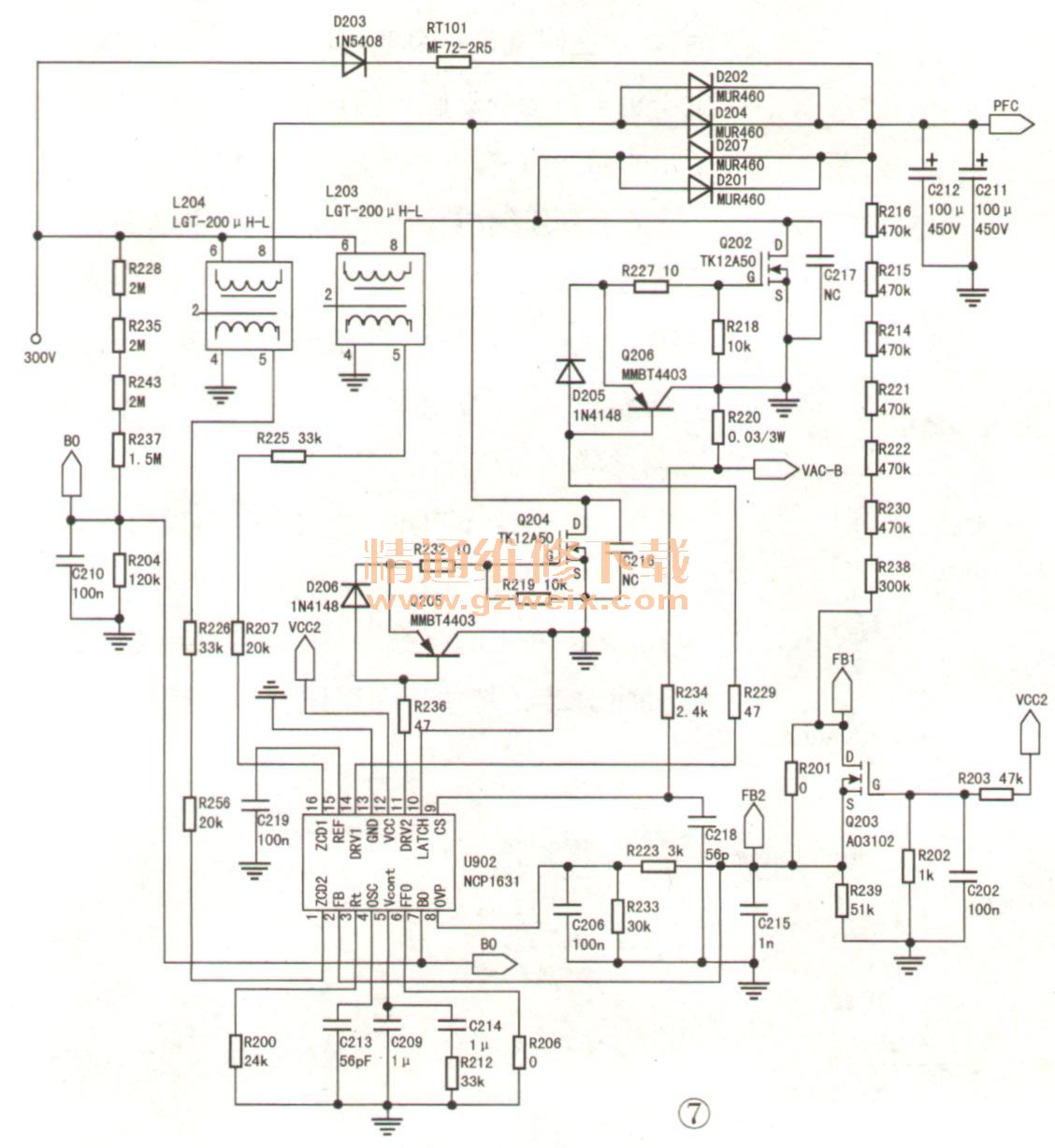

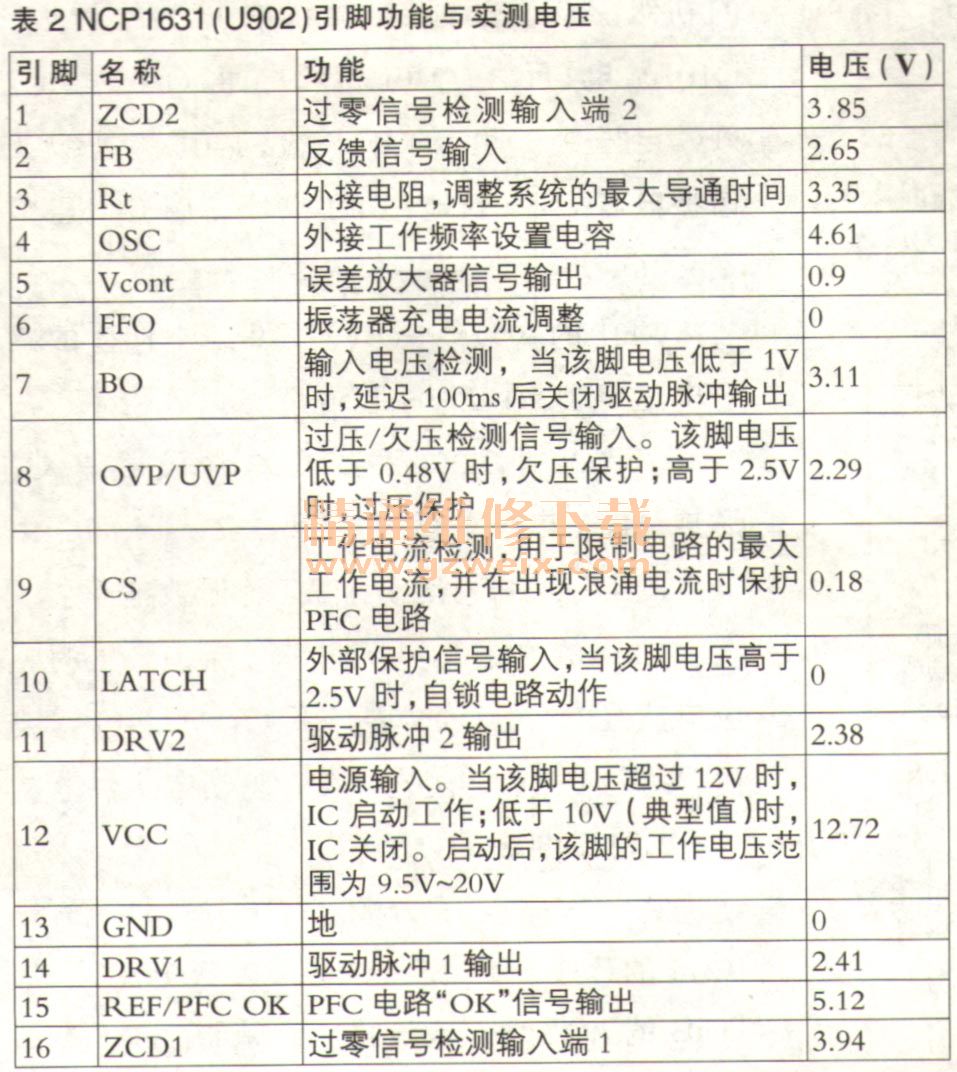

該板的功率因數校正電路以交錯雙相控制型PFC芯片NCP1631（U902）為核心組成，如圖7所示。U902的引腳功能與實測電壓見表2。



    1．啟動過程
    二次開機后，12.8V的VCC2電壓加到U902 （ NCP 1631）的12腳，同時，300V脈動直流電壓經R228、R235、R243、R237和R204分壓后，加到U902的⑦腳。當⑦腳電壓高于1V時，U902內部電路工作，從14腳和11腳輸出相位相反的驅動信號。下面以14腳輸出的DRV1信號為例介紹。
    當14腳輸出信號為高電平時，Q202飽和導通，電感L203儲能；當14腳輸出信號為低電平時，Q206導通，Q202柵極電壓經R-227、Q206到地。Q202 M速由飽和轉為截止，L203中的感應電動勢極性變?yōu)棰嗄_＋⑥腳－，與輸入的＋300V電壓疊加，通過D201、D207向負載供電，并向?yàn)V波電容C211、C212充電，在C211、C212上形成約393V的PFC電壓。同理，U902的11腳輸出的DRV2信號的驅動原理跟上述一樣。采用交錯雙向驅動既增強了PFC帶負載的能力，又減小了L203、L204、C211和C212的體積。
    2．過零檢測
    為防止開關管在電感未放完電前導通，PFC電路必須設有過零信號檢測電路。電感L203的④-⑤繞組產生的感應電壓ZCD 1，經R225、R207加到U902的16腳（過零信號檢測輸入端1，與內部設定的開關管最大導通時間基準信號進行比較，當Q202的開關周期達到設計值時，過零比較器翻轉，關閉⑩腳DRV 1信號輸出，Q202截止，避免Q202損耗過大而損壞。同理，U902的①腳輸入的信號為另一路PFC的過零檢測信號。
