一輛行駛里程約16.8萬km，發動機型號為BPJ型，發動機排量：2.0L為配備廢氣渦輪增壓器缸內直噴發動機的2011年奧迪A6L 2.0T轎車。客戶反映：該車輛每天在市區行駛，沒有發現不正常現象，一次跑長途上高速公路行駛，發現發動機加速無力，超車時反應特別慢。下高速后在某家修理廠檢查，維修師傅說三元催化器或燃油濾清器堵了都會引起加速無力，于是更換1個燃油濾清器和三元催化器，當時轟油感覺加速很好，可是回來的路上加速無力現象沒有多大的改變，車輛的最高車速只能到100km/h，更換新件（燃油濾清器、三元催化器）故障現象沒有排除。
    故障診斷：維修人員接車后，用道通708診斷儀檢測車輛，檢測到3個故障碼，分別是00564一增壓壓力控制、超出控制極限；12555一低燃油壓力調節器、燃油壓力超出規定；12408一節氣門控制單元、怠速時氣流過低。
    1．確認檢測到的故障碼
      （1）故障碼12408一節氣門控制單元、怠速時氣流過低。
    節氣門過臟或節氣門有故障，可以導致節氣門控制單元在怠速工況進氣量過小，即怠速時節氣門氣流過低。維修人員檢查空氣濾清器，沒有發現過臟或堵塞情況，檢查進氣管及連接管路沒有發現脫落、破損或漏氣的地方。清洗節氣門體并檢查節氣門位置及性能，用診斷儀清除故障碼，對節氣門體進行基本設定后，啟動發動機，怠速運轉正常，加速，發動機最高轉速只能達到3800 r/min，清洗節氣門之后發動機動力沒有明顯的改變。
      （2）故障碼12555一低燃油壓力調節器、燃油壓力超出規定。
    首先對燃油的品質進行檢查，燃油中無水、無雜質，加的是97號油，燃油品質沒有問題。維修技師檢查燃油濾清器，燃油濾清器是新?lián)Q的（壓力是6.0bar ），燃油濾清器沒有問題。再用診斷儀讀取數據流，觀察低壓燃油壓力值為6.0bar；啟動發動機后，觀察怠速時的高壓燃油壓力值為40bar左右，急加速可達80～120bar。讀取的高壓、低壓燃油壓力讀數都在正常范圍內，故障碼“12555一低燃油壓力調節器、燃油壓力超出規定”清除后不再出現。
    （3）故障碼00564一增壓壓力控制、超出控制極限。
    清除故障碼，進行路試驗證故障現象，行駛中車速在60 km/h以下時發動機加速無異常，車速超過80 km/h或超車時車輛加速性能很差，發動機加速時動力不足，最高車速勉強達到100km/h，再踩加速踏板發動機動力不再增加，發動機噪音增大，同時發動機故障燈再次點亮，用診斷儀檢測仍然出現“000564一增壓壓力控制、超出控制極限”的故障代碼。試車確認了發動機高速行駛時動力不足，發動機有發生爆震的傾向，發動機確實有故障存在。
    2．分析發動機故障系統的工作原理
    （1）發動機廢氣渦輪增壓系統組成
    發動機廢氣渦輪增壓系統由廢氣渦輪增壓器和增壓壓力控制系統2部分組成，其中廢氣渦輪增壓器由渦輪室和壓氣機室組成。廢氣渦輪和壓氣機葉輪安裝在同一根軸上，當廢氣氣流沖擊渦輪時，渦輪高速旋轉，同時帶動壓氣機葉輪以相同的速度旋轉，經空氣濾清器濾清的潔凈空氣被吸入壓氣機室，經壓縮后被送入氣缸。
    （2）基本工作原理簡介（如圖1所示）

    在渦輪室上有2個廢氣接口，一個與發動機的排氣總管相對接，位置設在渦輪徑向中心上方，另一個與三元催化器相對接，位置設在渦輪的軸向中心部位，進入渦輪殼內的廢氣最終進入三元催化器進行催化后排出。在壓氣機室上也有2個接口，一個低壓入口與空氣濾清器相對接，位置設在壓氣機葉輪的軸向中心部位，另一個接口即高壓空氣出口，接增壓空氣冷卻器。經過壓縮的空氣提高了壓力、密度和含氧量，通過管道進入增壓空氣冷卻器進行冷卻降溫，經節氣門體、進氣總管、進氣歧管進入氣缸，從而提高了發動機的充氣效率。
      為了控制（調節）渦輪增壓器的增壓效果，保證發動機在不同轉速和工況下都得到最佳增壓值，防止發動機爆震和熱負荷增加，必須對渦輪增壓器增壓壓力進行控制。增壓壓力控制系統主要由發動機控制單元0220）、增壓壓力傳感器（G31位于發動機艙左側增壓空氣冷卻器的上部）、增壓壓力調節單元、增壓壓力調節電磁閥（N75位于發動機艙齒形皮帶罩右側）、增壓器空氣再循環電磁閥（N249）以及連接管路等組成。
    3．渦輪增壓器增壓壓力控制系統元件的基本工作原理

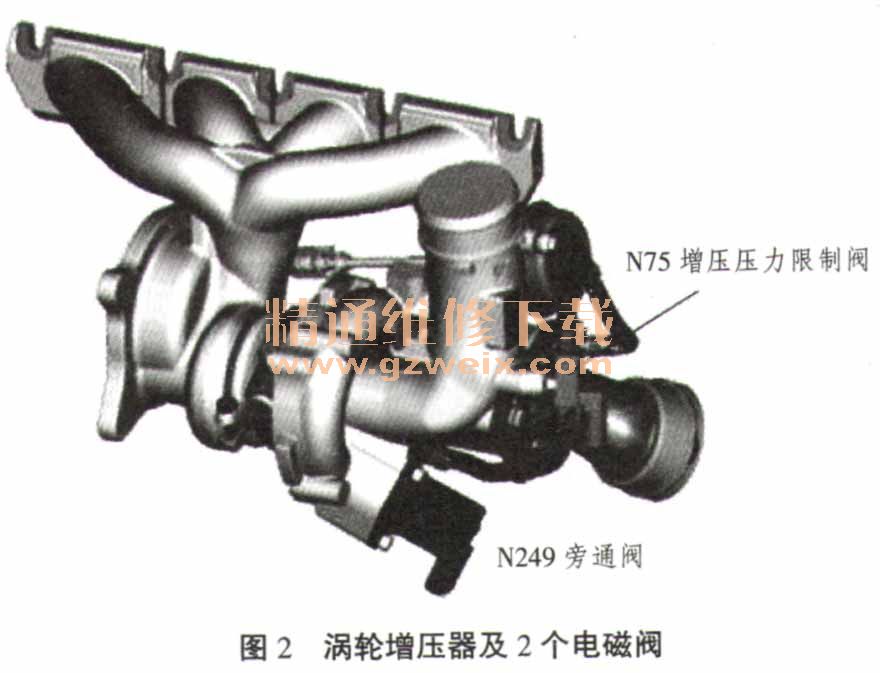

    （1）增壓壓力控制電磁閥和內循環電磁閥。渦輪增壓器上有2個電磁閥（如圖2所示），分別為增壓壓力控制（限制）電磁閥（N75）和內循環電磁閥（N249），這2個電磁閥分別在車輛高速工況狀態和低速工況狀態下起作用，若任一工況下，這2個電磁閥不能正常工作，系統無法泄壓，渦輪增壓一直處于全負荷工況，使渦輪增壓器處于過度增壓狀態。

    增壓壓力控制電磁閥（N75）上有3個接口（如圖3所示），空氣低壓端（接壓氣機入口）、空氣高壓端（接壓氣機出口）及增壓壓力調節單元接口（接執行器旁通閥膜片室），通過橡膠軟管分別與其連接。在中低速小負荷時，增壓壓力控制電磁閥的高壓空氣接口與執行器廢氣旁通閥膜片室接口常通，壓力控制單元能夠根據增壓壓力自動調節渦輪增壓器的工作狀態。
