一輛行駛里程約8.6萬km、搭載2.0T發動機和DL501雙離合變速器（0B5）的2010款進口奧迪Q5。該車最早出現的問題是變速器儀表報警，故障現象沒有偶數擋和倒擋，但關閉發動機重新啟動后故障現象消失，車輛又使用了很長時間后才進廠維修。通過診斷儀檢測有故障碼“P174E00分變速器2閥3電氣故障偶發”（圖1），更換線路板后熱車有時掛倒擋發動機熄火，如果發動機不熄火會有嚴重的連續沖擊。

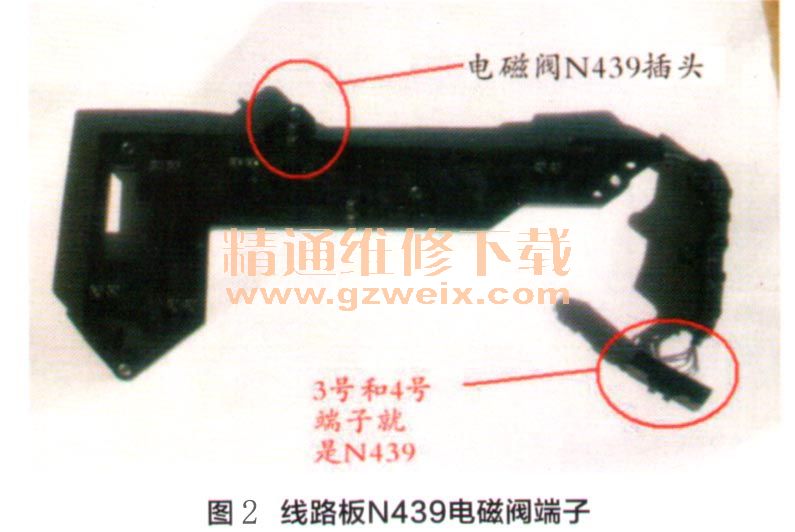

    檢測分析：從開始車輛故障分析，根據故障碼知道分變速器2閥3為電磁閥N439，遂拆卸機電控制單元總成，用萬用表直接測量電磁閥N439本身的線圈阻值是6.5Ω左右，應該沒有問題。接下來從線路板插頭的3號和4號端子到電磁閥N439插頭處的兩個端子進行通斷測量（圖2），結果發現4號端子與對應電磁閥插針端子斷路，說明問題應該出現在線路板。

    更換全新的線路板（圖3），重新組裝機電控制單元裝車，更換內置濾清器以及原廠變速器油。裝車后試車一切良好，沒有再出現故障報警。交車后用戶感覺掛擋接合時不是很舒服，同時快要停車時有一個微弱的頓挫感，此次維修僅僅更換了線路板，沒有更換其他零件，與客戶溝通后，客戶決定先開走試試。
