2008款鉑銳裝備2. 0L/2. 4L發動機正時校對
    1．正時鏈單元拆卸方法

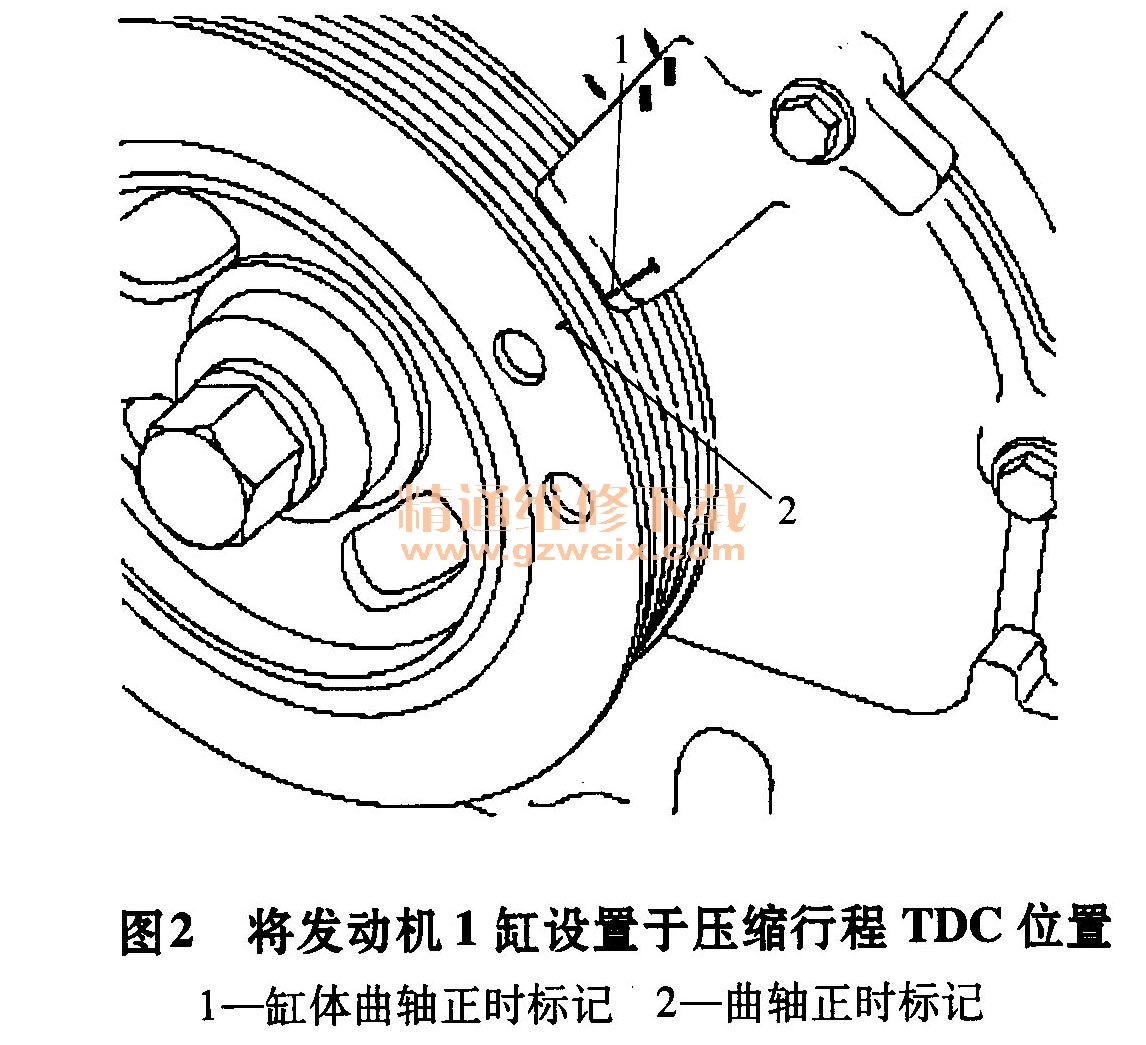

  1）如圖2所示，將發動機1缸設置到壓縮行程上止點（TDC）位置。

  2）拆卸正時鏈蓋罩。
    注意：如果找不到正時鏈的電鍍聯桿，要想再次使用此鏈條，則應在拆卻之前事先在正時鏈的聯桿所對應的正時標記上標上記號，如圖3所示。

    3）將正時鏈安裝到排氣凸輪軸鏈輪上，確保位于鏈輪上的正時標記與正時鏈正時標記對齊，如圖4所示。

    4）在正時鏈條上做好相對于曲軸鏈輪的正時標記。

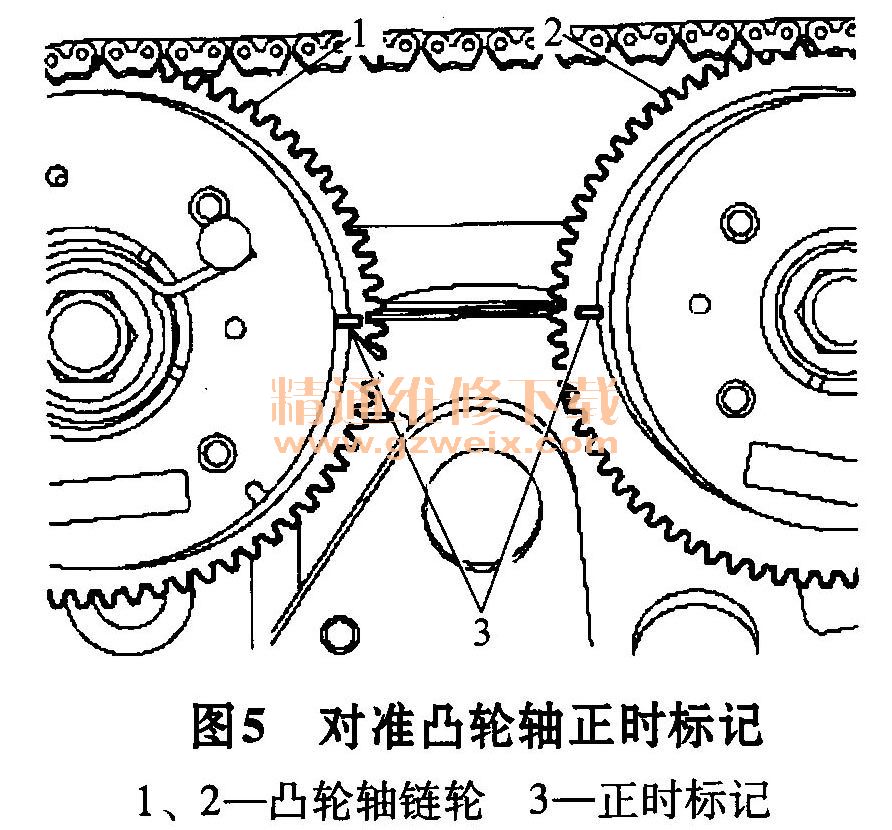

    5）拆卸正時鏈張緊器5，如圖5所示。

    6）卸下正時鏈（2），如圖6所示。
