保時捷Panamera車型系列為實現打造跑車的夢想，同時不以犧牲日常駕駛實用性為代價。這兩項要求可謂天差地別，但新款Panamera車型卻能同時滿足，是一款適合日常駕駛的保時捷跑車。在即將過去的炎炎夏日，車內空調系統的良好工作功不可沒，但這又缺少不了正確的維護與維修，這里就保時捷Panamera車系空調結構原理及空調檢測維護作一些說明，供參考。
    Panamera標配雙區自動恒溫空調。所有Panamer：車型均可選配四區自動恒溫空調。
    可根據個人需要為所有空調區域設置以下功能：
    ·溫度
    ·空氣分配
    ·氣流
    ·所需溫度可自動調節，為防止車窗出現霧氣，濕度是最先測量和考慮的因素
    恒溫空調還具有以下功能：自動空氣再循環控制、利用發動機余熱、“AC MAX”（空調最大）模式、“MONO”（單一）模式和可單獨調節的“空調擴展功能”。還標配了帶制冷功能的手套箱（如圖1所示）。

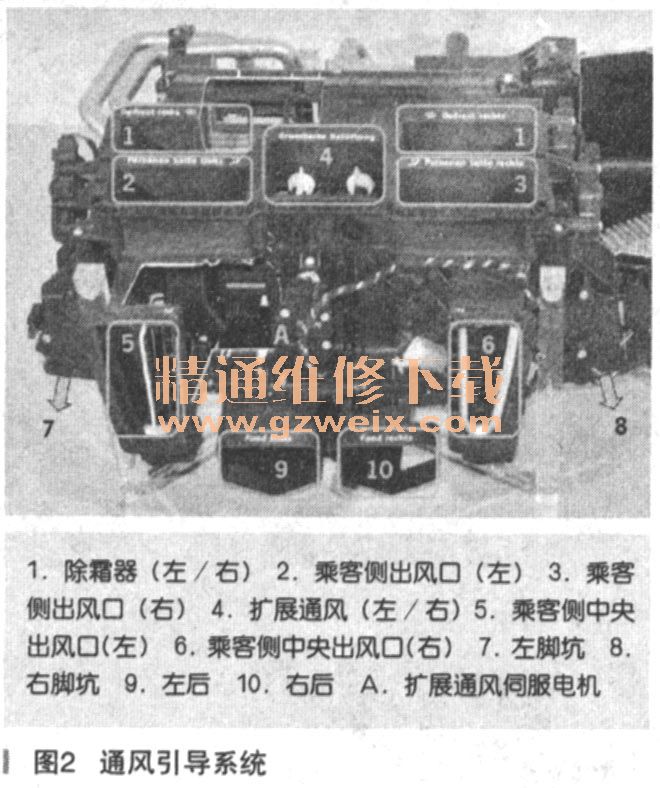

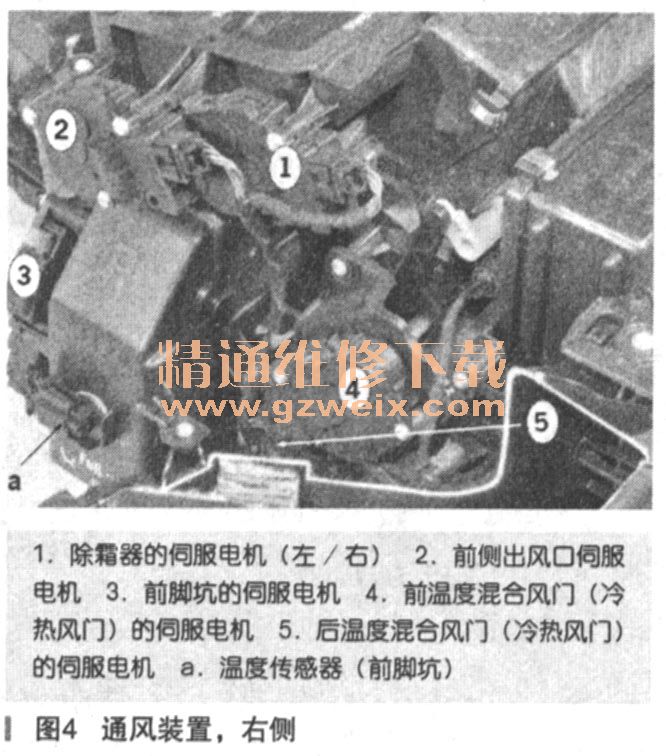

    通風／空氣引導（雙區和四區系統）（如圖2～圖5所示）。







    溫度混合室屬于對稱結構，這意味著前面和后面的左右兩側均有溫度混合風門（請參見左側部分）。
    ·在蒸發器后面，前面和后面的整個氣流將通過單獨的溫度混合風門系統（冷風門和熱風門）分別傳送到后面的溫度混合室內
    ·冷風門和熱風門由一個伺服電機連接在一起并通過該電機啟動（溫度混合風門），所有活門位置均可根據所需溫度進行調整，示例：冷風門OPENmax＜－＞熱風門CLOSEDmax
    ·根據設置（自動或手動模式）的不同，來自不同溫度混合室（共有4個）的氣流將通過暖風裝置內的氣流活門分別傳送到各個通風管
    風道（如圖6所示）

    ·所有風道均由一個暖風裝置控制
    ·空氣分配器（僅在此處顯示）還將氣流分送到后出風口
    側出風口上的溫度傳感器的位置：
    側出風口的溫度傳感器（左右兩側各一個）并非直接位于暖風裝置上，這兩個傳感器位于暖風裝置出風口正后方的中間塊內，中間塊（接頭）是控制面板底面的一個集成部件，它將氣流傳送到使用側出風口（左／右開關板）的風道。
    通風／空氣引導（四區系統）
    空氣分配器（風道）
    后面的氣流經分配器分送到出風口，空氣分配器殼上有兩個活門和相關的伺服電機：
    ·腳坑／中央中的空氣分配器活門
    ·氣流活門
    氣流方向（分配器出口）：
    X－氣流流向腳坑出風口；
    y－氣流流向中央出風口；
    z－氣流流向B柱（始終開啟）。
    此外，后溫度傳感器位于分配器殼內的左右兩側（如圖7所示）。

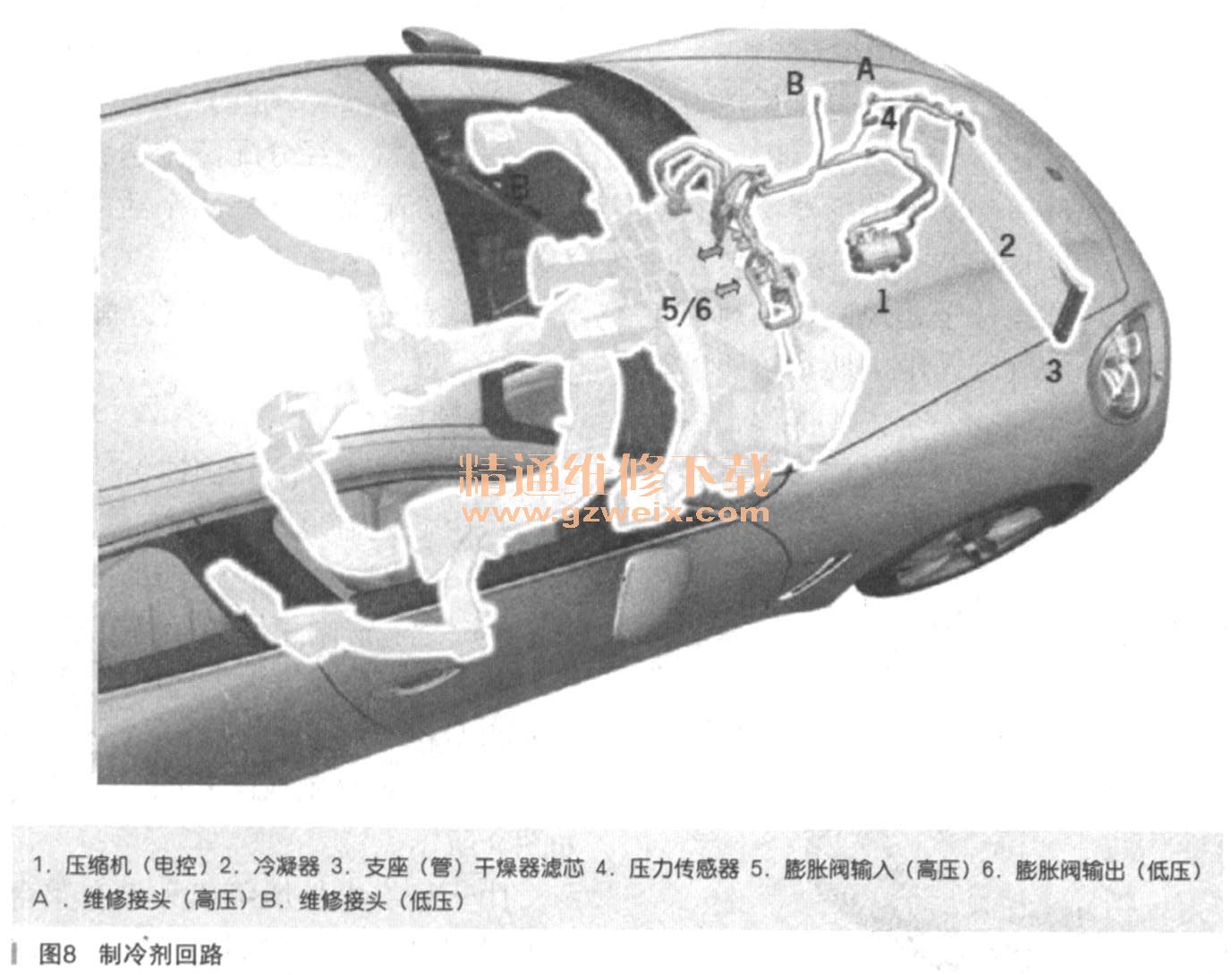

    制冷劑回路（雙區和四區系統），如圖8所示。

    由于配有電控壓縮機和帶有整合式干燥器設備（干燥器濾芯）支座的冷凝器，制冷劑回路與Cayenne中的制冷劑回路相似。
    壓縮機中的電控閥由OAU（空調控制單元）啟動。
    OAU使用蒸發器溫度傳感器的值作為啟動的主要輸入變量。
      當車外溫度低于一3℃或進氣溫度低于2℃時，壓縮機將自動關閉。
      壓縮機的關閉條件（關閉代碼）：
      0－正常（無關閉條件）
      1－高壓切斷
      2－風扇轉速低
      3－低壓切斷
      4－ECON
      5－發動機啟動
      6－ECON模式
      7－空調關閉（風扇關閉）
      8－車外溫度
      9－未使用
      10－蓄電池電壓低
      11－發動機溫度高
      12－發動機控制模塊（發動機溫度過高）
      13－蓄電池電壓高
      14－蒸發器溫度傳感器（有結冰的危險）
      15－三次過壓事件
      16－伺服電機故同如伺服電機）
      17－壓力傳感器故障
      18－過熱保護（如果發動機轉速過高）
      19－車輛電氣系統控制單元要求
      20－制冷劑液位低
      21－壓縮機磨合瓤裝配線末端）
      22－磨合期尚未結束
      壓縮機的關閉代碼使用檢測儀指定關閉原因。
      空調網絡拓?fù)?br/>       交換數據時，空調系統將完全集成到各種網絡和總線技術（（CAN/LIN）中，前控制面板直接與CAN MMI相連，用作空調的控制器。該控制器通過LIN總線獲取其信息（例如，從后OAU中獲得），系統通過網關的總線接口提供需要從其他CAN總線區獲取的信息（如發動機溫度），如圖9所示。

    執行器和傳感器（四區系統中的前OAU），如圖10所示。
