一、M272發動機概述

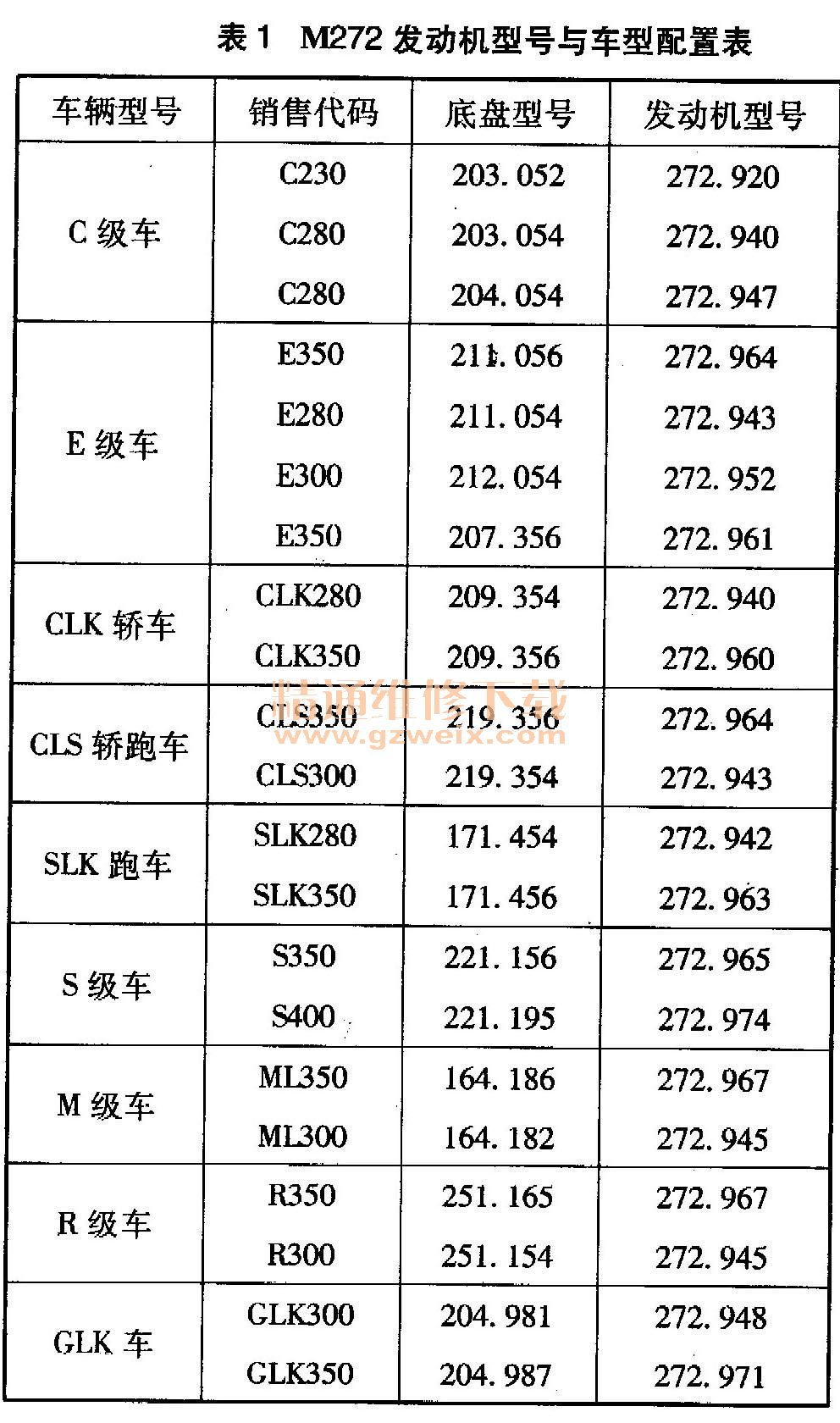

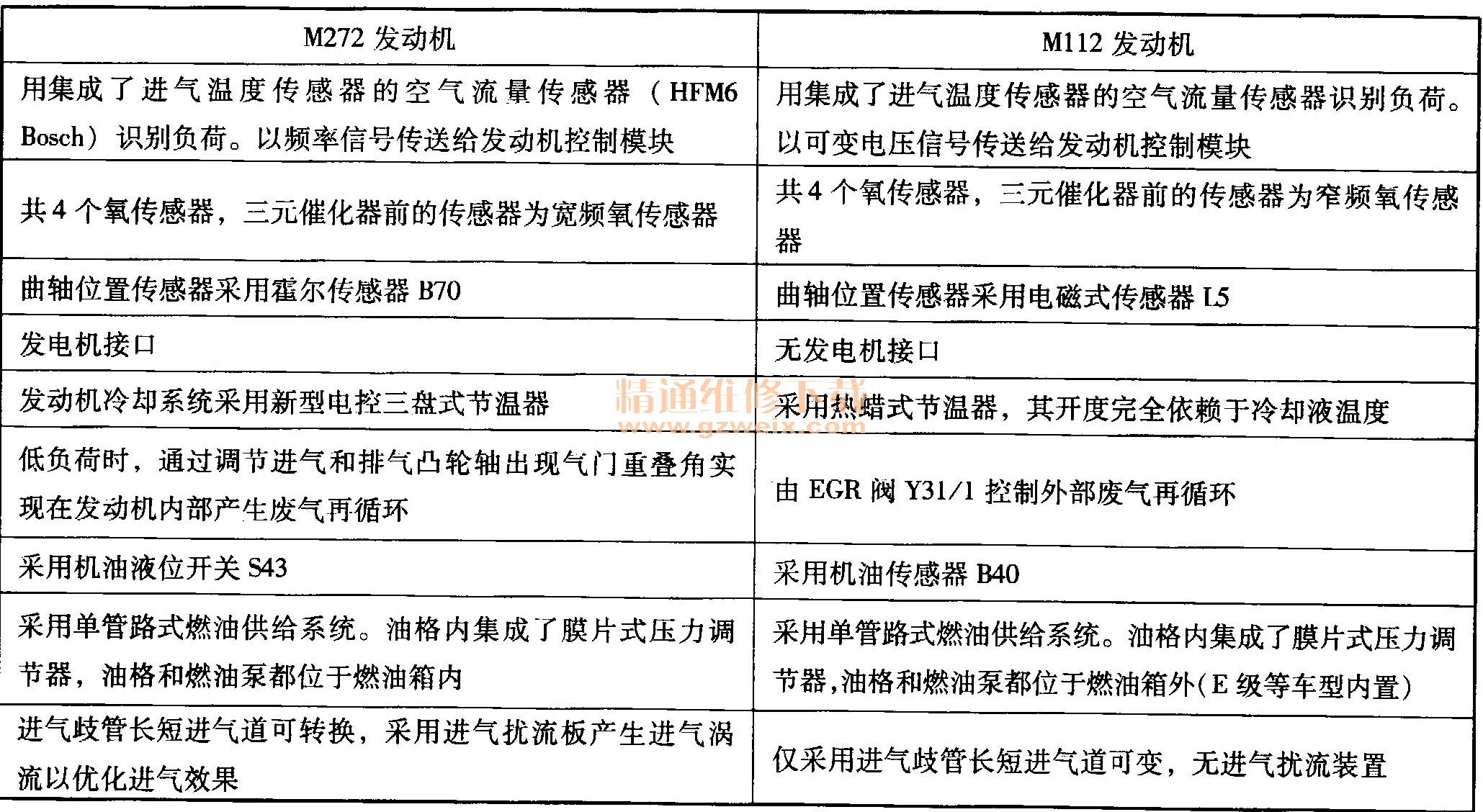

    M272發動機于2004年7月面世，成功地取代了上一代M112發動機。M272發動機型號與車型配置如表1所示，M272發動機與M112發動機的參數對比如表2所示。




    M272為V6發動機，汽缸夾角為90°、6000 r/min時達到最大功率200kW、2500～5000r/min最大扭矩350N·m。
    M272發動機汽缸蓋、曲軸箱均采用鋁材制造�；钊�、連桿和缸套均采用現代設計理念，不僅減輕了重量而且增加了靈活性，提高了操作的平穩性。梯形鍛鋼連桿使重量減輕了20%，大大地改善了新型6缸發動機運轉的平穩性。連桿的梯形活塞銷座為新設計�；钊�銷潤滑方式是從活塞頂部注入潤滑油，而不是通過連桿上獨立的孔來飛濺潤滑，油道上安裝了噴油嘴來冷卻活塞。
    M272發動機在兩個汽缸組之間安裝了一根平衡軸來平衡V6發動機的理論二次振動，確保運轉平穩，該平衡軸由正時鏈驅動，其轉速與曲軸相同，但轉動方向與曲軸相反。

    二、M272發動機部件概述
（一）、M272發動機組成部件位置分布圖

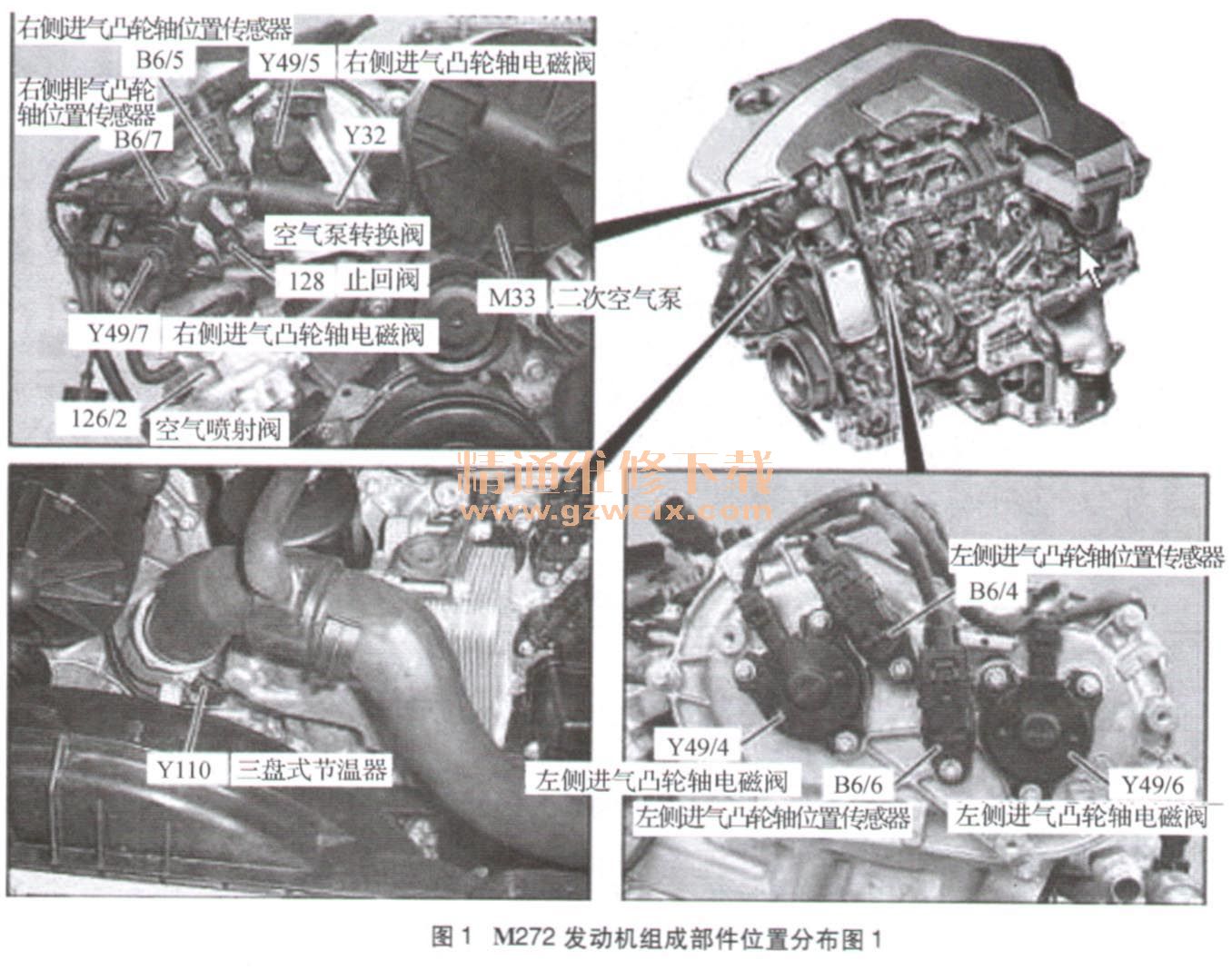

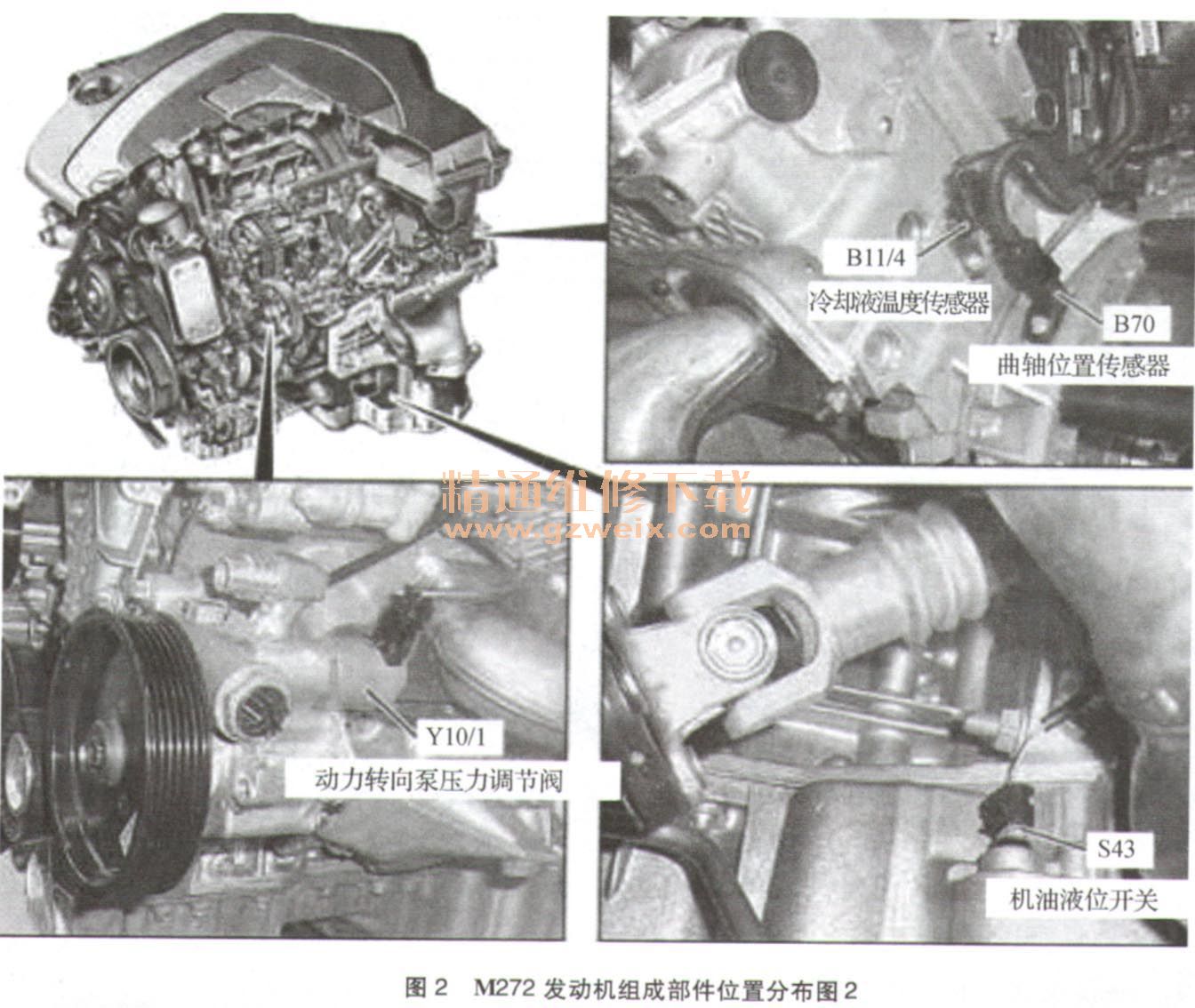

    M272發動機組成部件位置分布圖，如圖1～4所示。

    （二）、部件概述
    1．熱膜式空氣流量傳感器

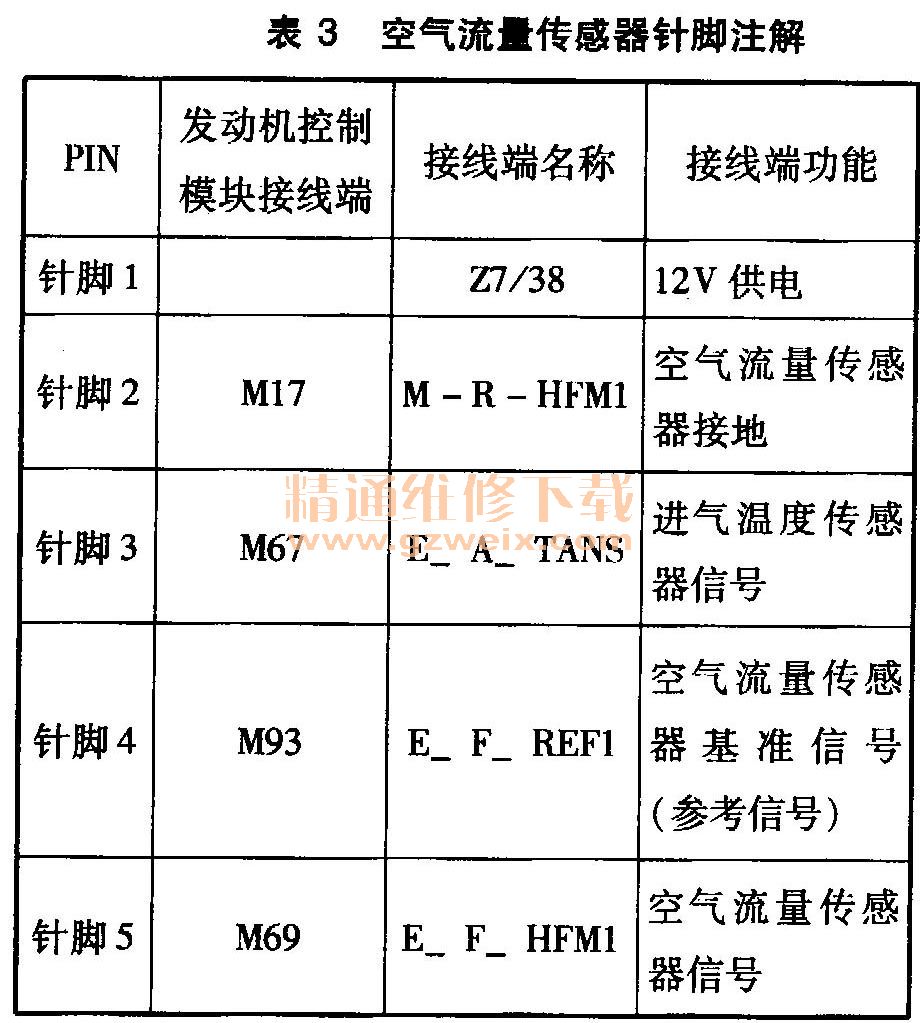

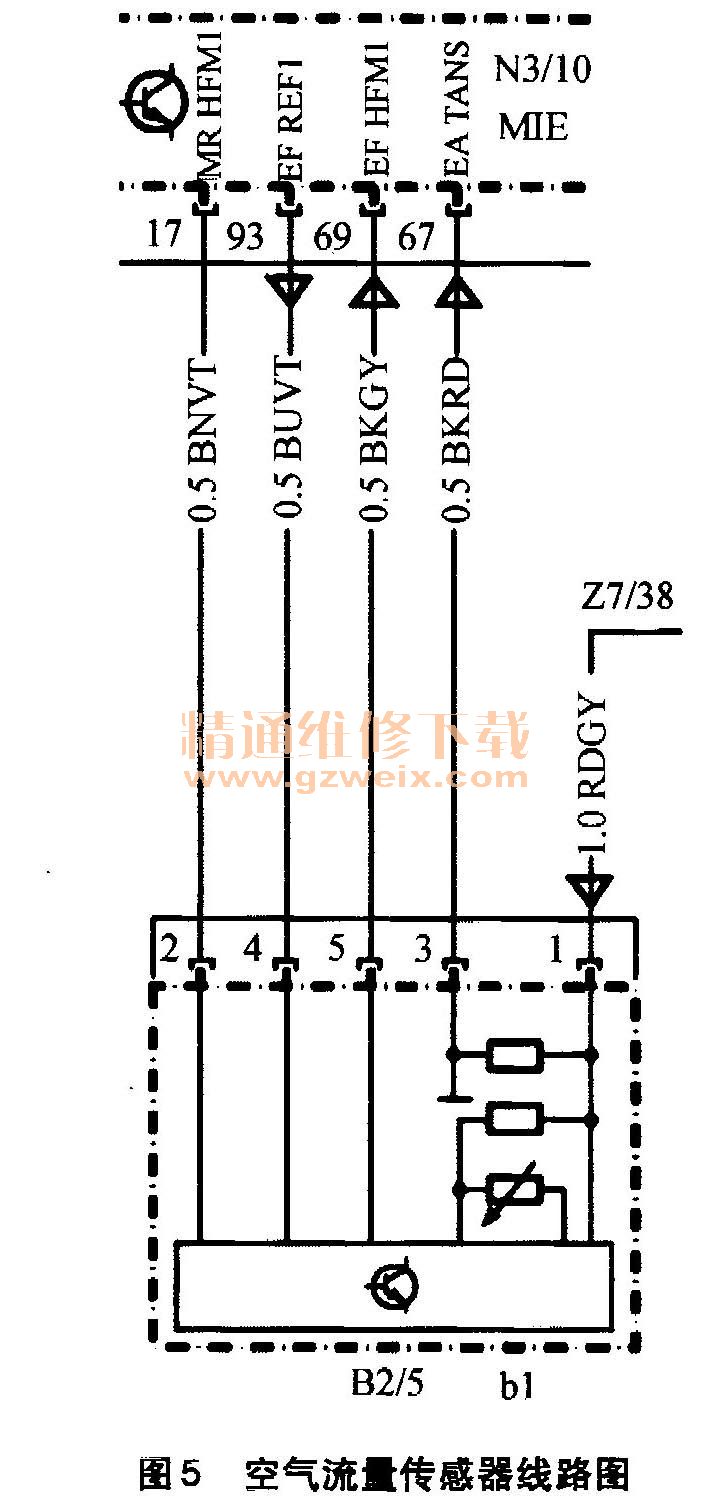

    空氣流量傳感器采用新型的熱膜式空氣流量傳感器（HFM6 Bosch），輸出信號由以前的電壓信號變?yōu)轭l率信號。其截面也由圓形變?yōu)闄E圓形。發動機控制模塊參考此信號來確定噴油量。殼體內仍然集成了一個傳統的進氣溫度傳感器，空氣流量傳感器線路圖及針腳注解如圖5、表3所示。



    空氣流量傳感器的實際值可以通過DAS診斷儀讀取，具體步驟如下：發動機控制模塊。實際值、熱量管理＊空氣質量（485），通常在怠速且空調關閉情況下其計量值應在16kg/h左右。
    2．曲軸位置傳感器

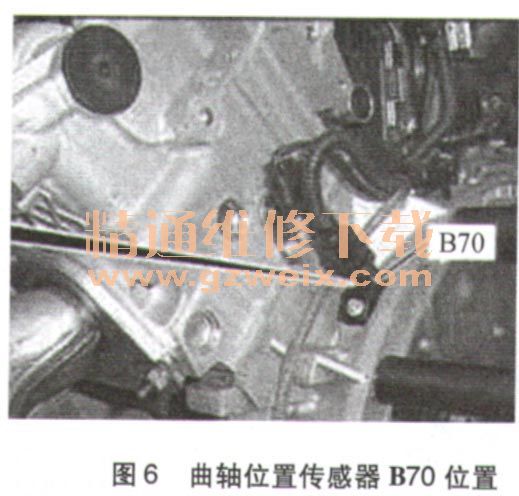

    曲軸位置傳感器位置如6所示。

    曲軸位置傳感器B70位于左排汽缸蓋后側，靠感應焊接在飛輪上的信號發生器獲得發動機轉速和曲軸的位置信號。齒圈有兩個缺齒，合一計58個齒（60-2），每個4mm寬的齒引起曲軸位置傳感器的信號變化。在齒中間的位置時，信號從大約5V變?yōu)?V。在兩個缺齒的間隙內，沒有信號變化。
    曲軸位置傳感器B70的電源由發動機控制模塊供給，為5V。

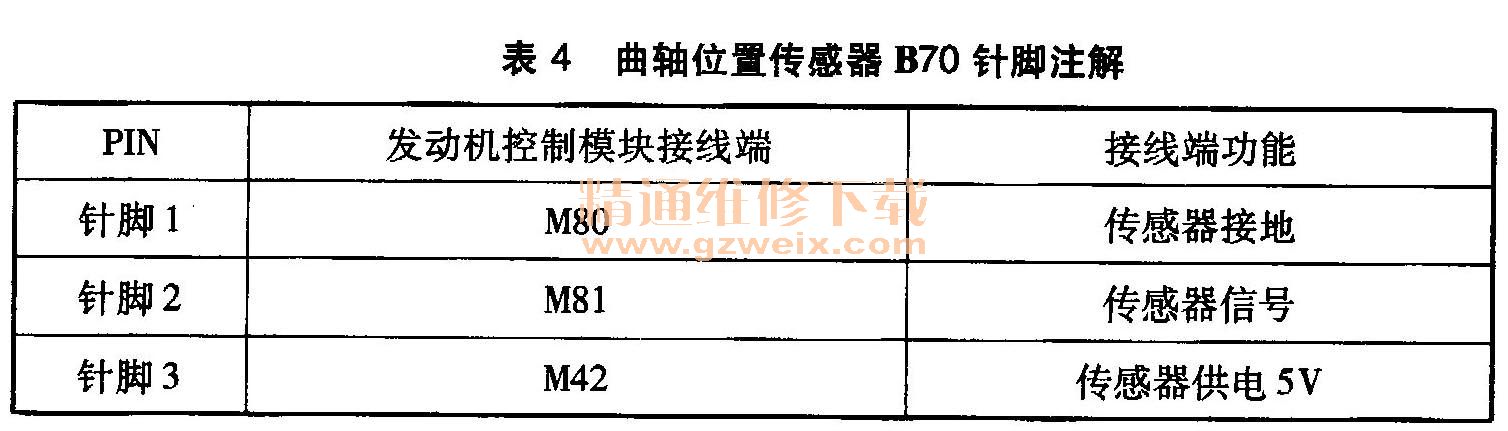

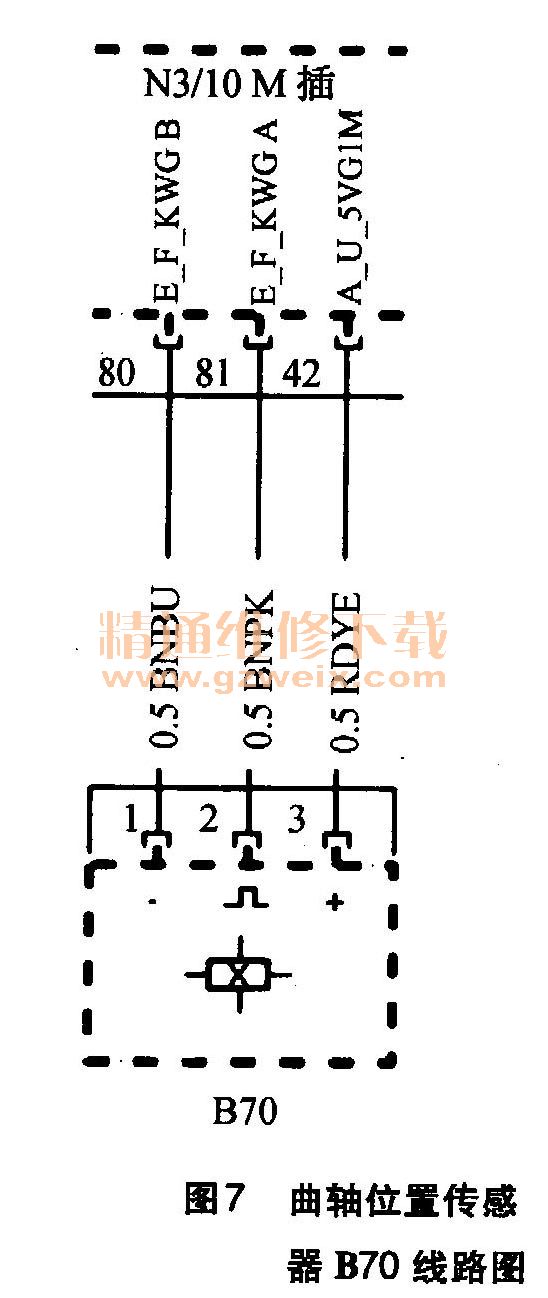

    曲軸位置傳感器線路圖及針腳注解如圖7、表4所示。



    第一缸的上止點、TDC位置的判定：
    發動機啟動時，根據曲軸位置傳感器和凸輪軸位置傳感器的信號，汽油噴射的順序也按著點火順序設定。正因如此，第一缸上止點的位置必須得到識別。噴射和點火順序的同步進一步被發動機控制模塊處理后，用來觸發點火線圈和噴油器。更進一步，用來防爆震控制和單缸的燃油切斷控制。

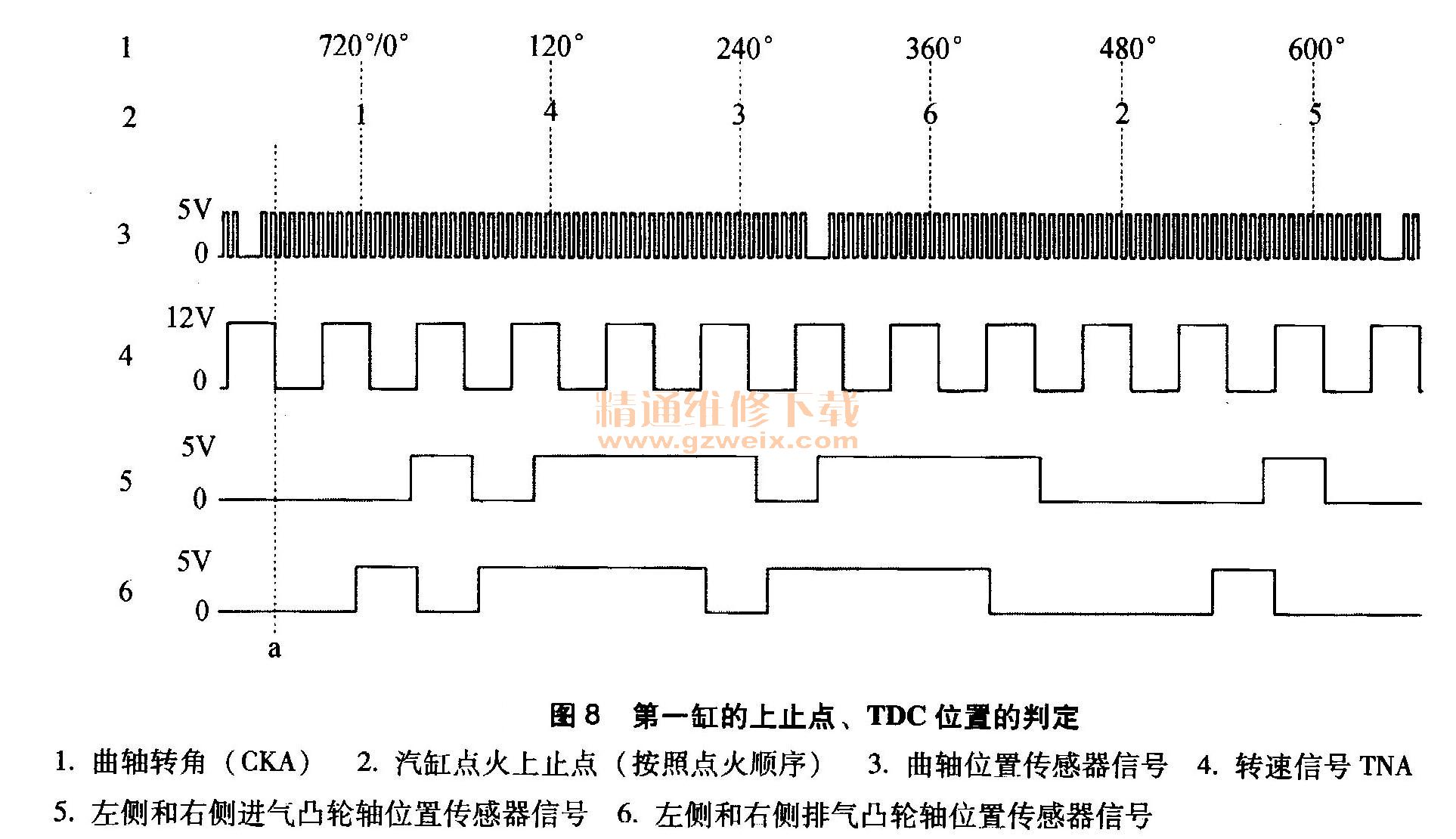

    發動機控制模塊根據缺齒間隙后第二個負電平來識別第一缸的上止點TDC位置。第一缸位于上止點TDC時，凸輪軸位置傳感器（排氣凸輪軸和進氣凸輪軸）的信號也都是低電平，如圖8所示。

    第一汽缸點火上止點識別條件：
    ·曲軸位置傳感器缺口信號后第二個低電平
    ·信號5（左和右進氣凸輪軸信號）和6（左和右排氣凸輪軸信號）為低電平
    ·轉速信號4從高電平躍到低電平

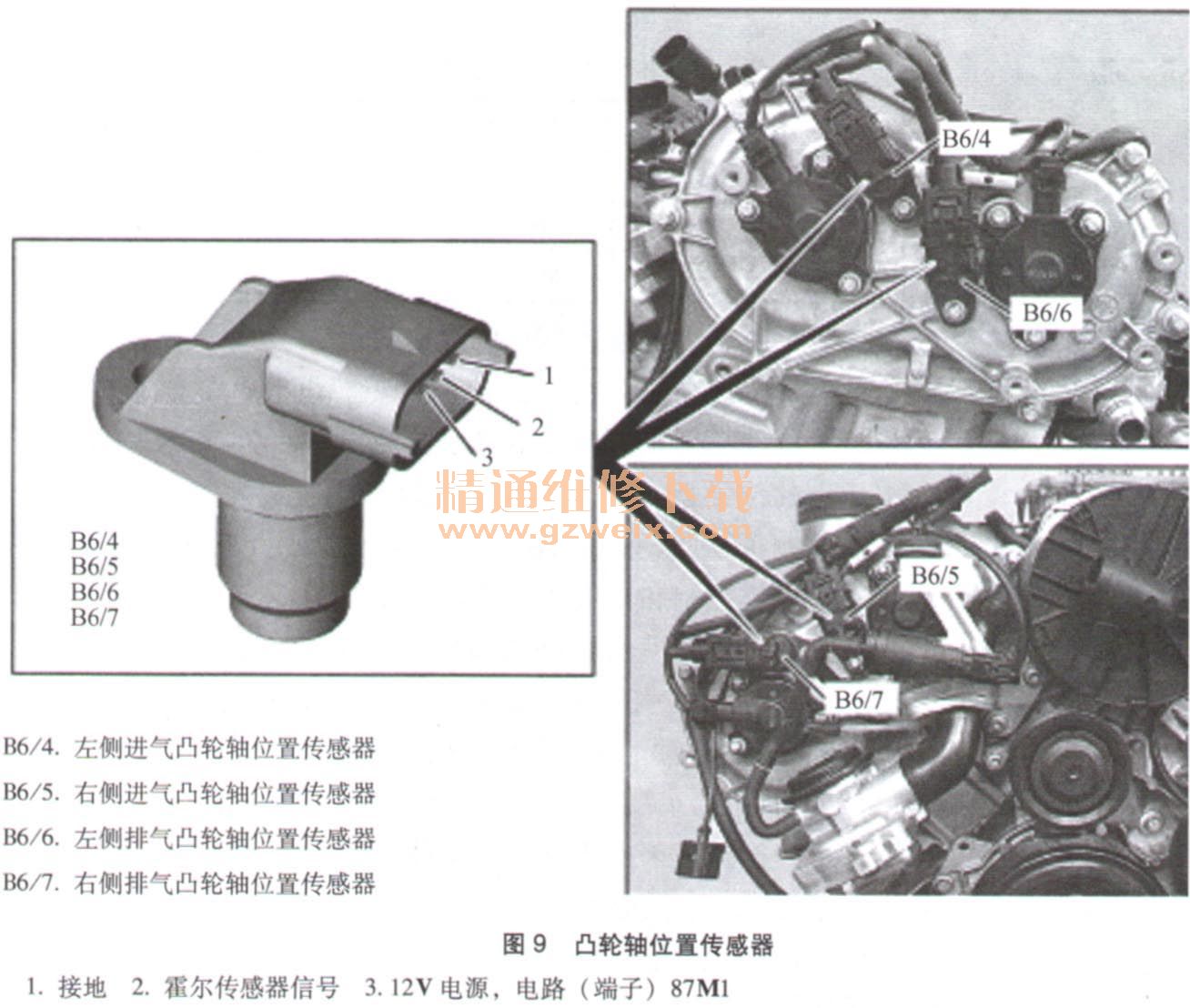

    3．凸輪軸位置傳感器（9）
    為了實現凸輪軸的調節，M272采用了4個凸輪軸位置傳感器。凸輪軸位置傳感器識別安裝在凸輪軸前方的脈沖輪的位置，從而得到凸輪軸的位置信號。即使在發動機不運轉時，傳感器電子組件也能識別凸輪軸位置（以利于快速啟動功能）。

    每個凸輪軸旋轉時，相應的霍爾傳感器都會產生相應的凸輪軸信號，信號在5V和0V之間變換。若脈動輪的開口部分正對著凸輪軸位置傳感器，則此時信號為5V。凸輪軸位置傳感器的這些信號用來激發和診斷凸輪軸調節器，同時也用來同步曲軸位置傳感器和凸輪軸位置傳感器（識別第一缸點火上止點），當曲軸位置傳感器出現故障時，也用來緊急啟動發動機。當某一個凸輪軸位置傳感器出現故障時，下一個凸輪軸位置傳感器會起到替代的作用。如果所有的凸輪軸信號都識別不到，則曲軸轉過360°后點火和噴射繼續，發動機進入緊急啟動狀態。
    凸輪軸位置傳感器的電源由節點電路Z7/38供給，電壓為12V。

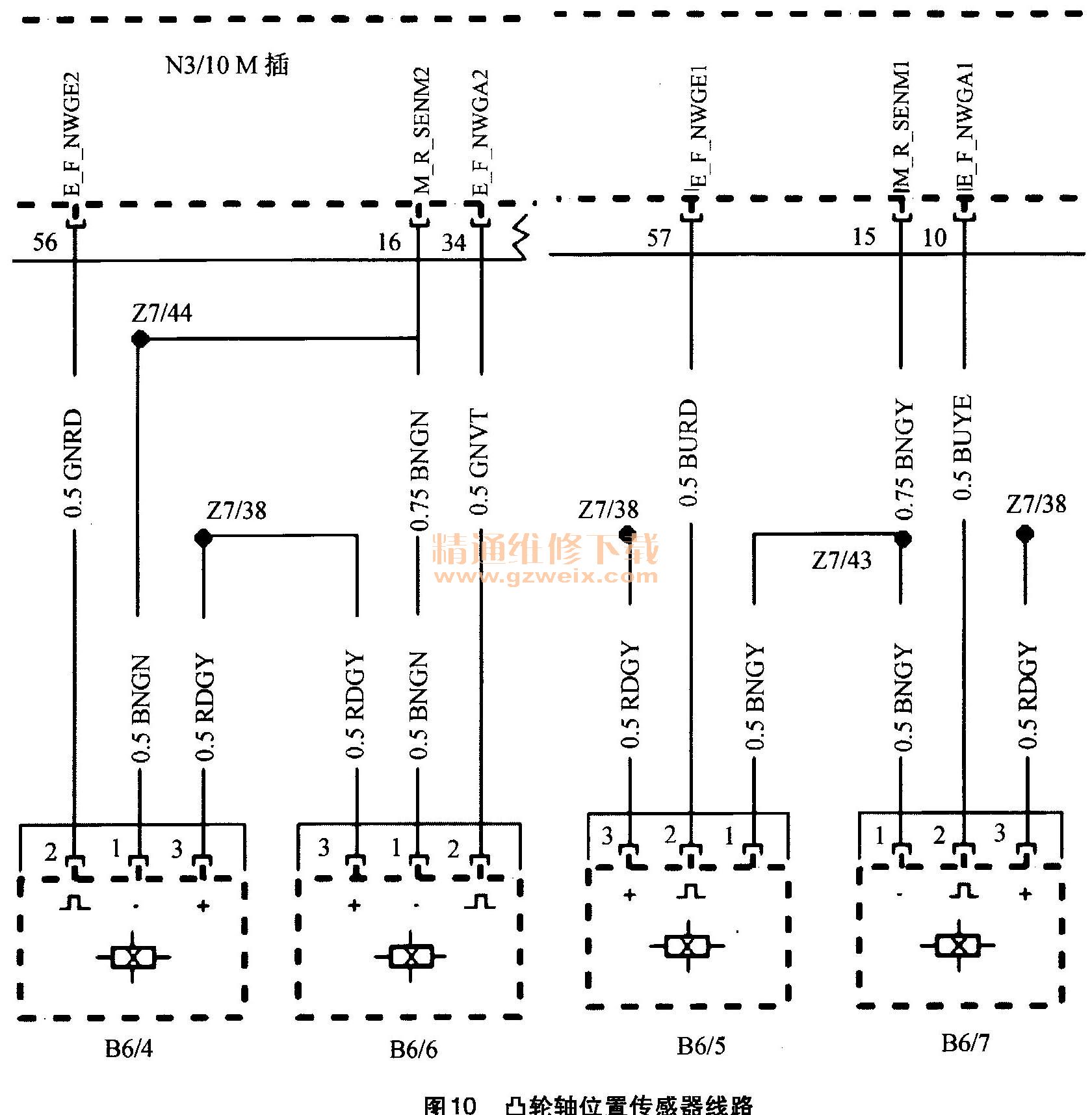

    凸輪軸位置傳感器線路如圖10所示。

    維修指示：
    每一個凸輪軸都配有專用的脈沖信號輪，4個脈沖信號輪不得混用！
    凸輪軸調節器的脈沖信號輪只能安裝和使用一次！
    脈沖信號輪的識別號為：EL（左側進氣信號輪）、AL（左側排氣信號輪）、ER（右側進氣信號輪）、AR（右側排氣信號輪）。
