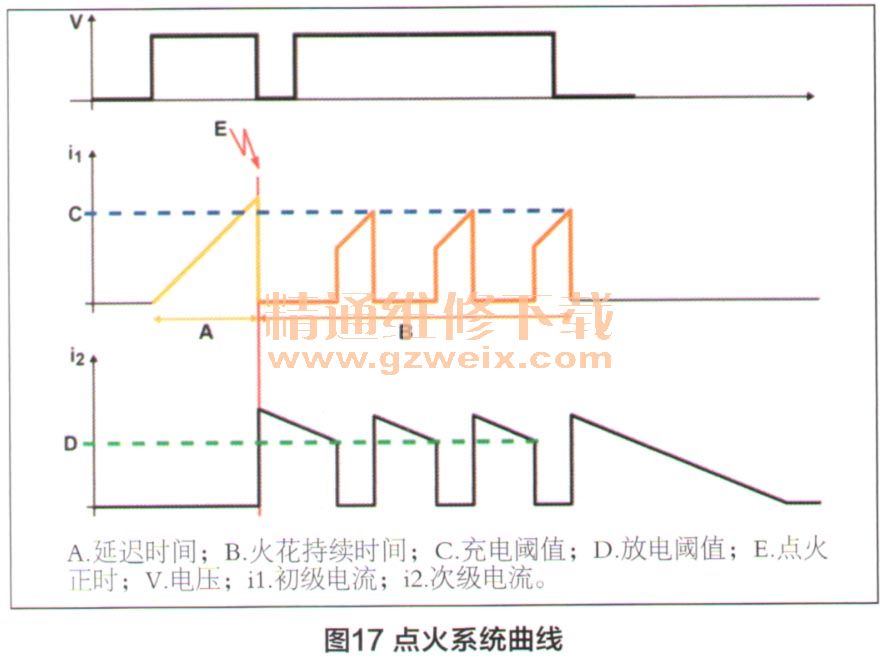

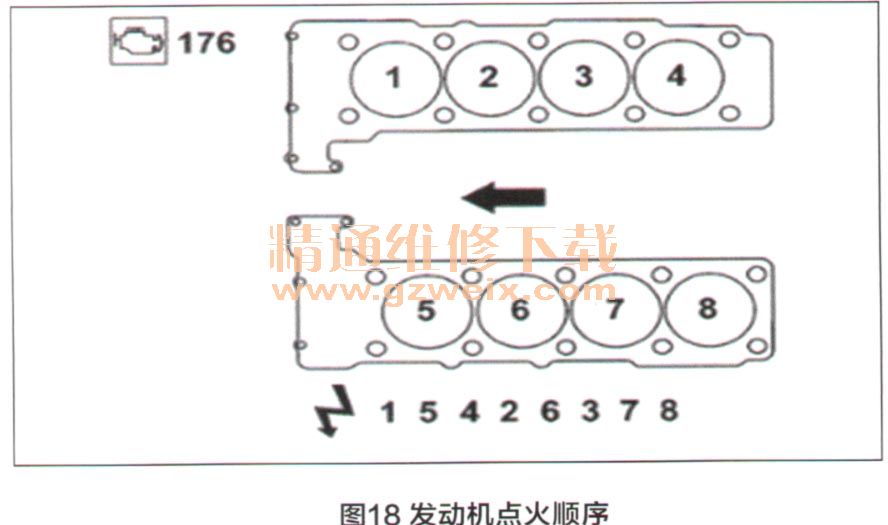

點火模式使用多火花點火，與傳統的單火花工作模式相比，多火花點火使用了更多的火花。這并不是一系列的數個單火花一個接一個地點火，而是點火線圈在期間反復充電以便為火花重復提供充足的能量。多火花點火的開始階段和單火花點火一樣，點火線圈從一開始就充電，直至達到所需的初級線圈電流，該電流在點火時刻中斷，由此產生火花，點火系統曲線如圖17所示。但是，點火線圈未完全放電，次級線圈電流的大小取決于點火線圈充電量，并在點火線圈中進行測量。如果次級線圈電流降至IN值以下，那么線圈電子裝置會再次提供充電電流，流過的初級電流大小也會受到監測，當達到電流閡值時，則初級電路斷開，并再次切換至高電壓生成模式，產生另一次火花。之后的火花產生原理相同，發動機點火順序如圖18所示。

    五、燃油供應系統
    M176的燃油供給系統與M278相同，由低壓回路和高壓回路組成，在所有工況下，從燃油箱中將已過濾的低壓燃油供至高壓泵，然后通過油軌進行無回流式高壓噴入缸內燃燒。
    1．低壓回路

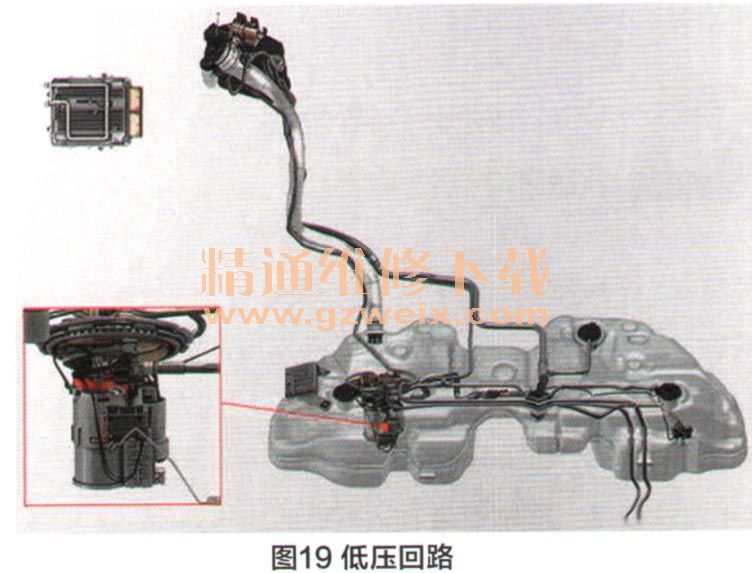

    低壓回路如圖19所示，燃油泵由燃油系統控制單元（N118）促動，然后從油箱中抽取燃油，產生大約4.5-6.7bar（1 bar=105 Pa）的燃油低壓，并通過燃油濾清器輸送至高壓泵。燃油濾清器上集成了溢流閥、止回閥和虹吸泵。溢流閥在約為7-9bar的油壓范圍內打開，卸載的壓力用于驅動虹吸泵，以便將左半油箱中的燃油抽吸到右半油箱，確保油箱左右兩側的油量平衡；止回閥在燃油泵關閉時，防止燃油壓力下降至約4.5bar以下。

    N118不斷讀取燃油壓力傳感器（B4/7）的電壓信號，用于評估當前的燃油壓力，并將其與標準的燃油壓力進行比較，據此促動燃油泵，從而使實際壓力接近于標準壓力。為確定燃油需求，M［對燃油壓力和負荷要求進行評估，然后將信息通過CAN總線反饋給N118處理，從而將供油量調節在0-130L/h的范圍內。

    2.高壓回路
    高壓回路如圖20所示，Ml 76具有兩個高壓泵，位于汽缸蓋的上方，由排氣凸輪軸驅動，將燃油壓縮至直接噴射所需的最大為200bar的高壓，然后通過8個噴油器精細霧化后噴入缸內燃燒。高壓泵上集成了一個油量控制閥（Y94/1和Y94/2），由ME的脈沖寬度調制（PWM）信號促動，可根據需求調節進入高壓泵的燃油流量。燃油壓力和溫度傳感器集成在油軌上，檢測當前的燃油高壓以及燃油溫度，相應的信號傳送給ME分析，然后由ME通過CAN網絡傳送至N118分析，用于調節油壓。高壓泵的最高壓力為200bar，只有當車輛靜止且擋位在“N”或“P”時，壓力才會降至130bar，以減少高壓泵的噪音。如果發動機在較熱時關閉，高壓回路中的油壓可能會升高至250bar，一旦達到該閡值，高壓泵內的限壓閥會立即打開，隨后壓力降低，再次啟動發動機時，壓力迅速降至200bar的標準工作壓力。

    3．低壓緊急運行
    當高壓泵有故障而無法建立高壓時，燃油系統低壓緊急運行模式啟用，油壓維持在4.5-6.7bar之間，油量控制閥打開，燃油通過控制閥進入油軌，噴油嘴促動時間延長，發動機功率降低，限定車速最高為70km/h。
