在電控發動機中常在三元催化反應器前后各安裝一個氧傳感器，前（主）氧傳感器用以檢測廢氣中的含氧量，轉變成電壓信號送給ECU，從而間接判定混合氣的空燃比，便于ECU修正噴油量；后（副）氧傳感器檢測三元催化器后廢氣中的氧含量，轉變成電壓信號送給ECU，兩個傳感器電壓之差就可反應出三元催化反應器轉換CO、HC、NOx的能力。氧傳感器有幾種類型，如表1所示。

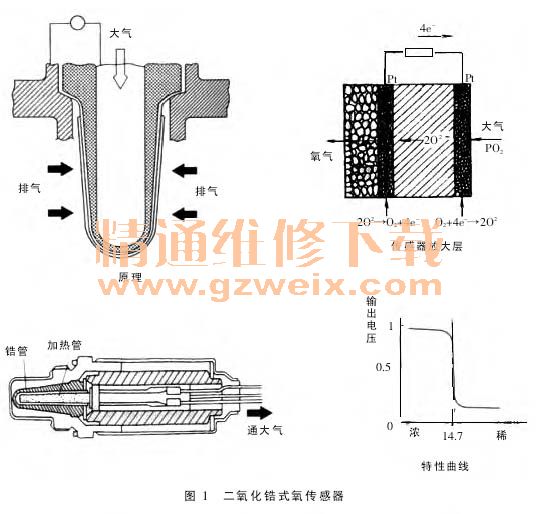

圖1所示為二氧化鋯式氧傳感器。鋯管的陶瓷體是多孔的，而且易碎，在拆裝時要特別小心。鋯管內側通大氣，外側與廢氣接觸。工作時，在廢氣高溫作用下，氧發生電離，由于鋯管內側氧離子濃度高，外側氧離子濃度低，在濃度差的作用下，氧離子從內側向外側擴散，形成兩電極的電動勢。鉑（Pt）是催化劑，可使電動勢以理論空燃比為界，發生突變，產生0～1V的電壓；信號電壓高于0.45V時，ECU判定為濃混合氣并發出減少噴油量的指令；信號電壓低于0.45V時，判定為稀混合氣并發出增加噴油量的指令。

圖2所示為二氧化鈦式氧傳感器。具有多孔的二氧化鈦陶瓷用來感測氧氣，實心的二氧化鈦陶瓷用做加熱調節器。二氧化鈦在室溫下具有很高電阻，當氧分子脫離時，會造成結晶格子的空隙，使結晶格子造成缺陷，產生電流。當氧的空隙越多，就會有更多的電子可用來傳遞電流，材料的阻抗亦隨之降低。

廢氣中氧含量發生變化時，傳感器電阻值以理論空燃比為界發生突變，利用參考電壓，改變電阻后，輸出信號電壓發生突變。

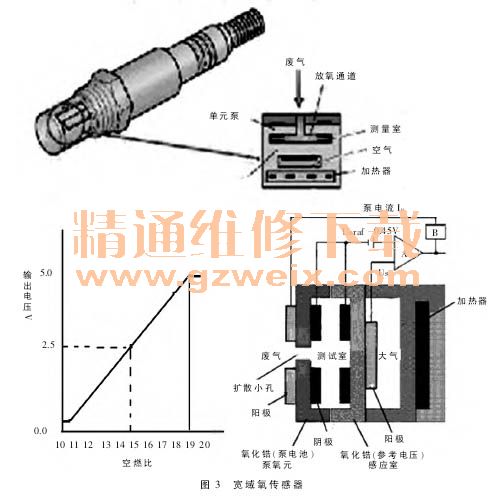

圖3所示為寬域氧傳感器。能連續檢測空燃比在10～20的混合氣。當線性電壓2.5V時達到了理論空燃比（14.7：1）的控制。通過改變泵電流Ip的方向與大小就可達到平衡測試室里的含氧量。Ip即為傳遞給控制單元的電信號。感應室：相當于一個普通濃差型氧化鋯氧傳感器。一面與大氣接觸，另一面是測試室，通過擴散孔與排氣接觸，由于兩側氧含量不同產生一個電動勢。ECU把感應室兩側的氧含量保持一致，讓電壓維持在0.45V，這個電壓只是電腦的參考標準值。

泵氧元：也是一氧化鋯組件。一邊與排氣接觸，另一邊是測試室。在泵氧元上加電壓會使氧離子移動。把排氣中的氧泵入或泵出測試室中，使感應室兩側的電壓值維持在0.45V。混合氣過濃時，測試室內含氧量下降，感應室電壓值US>0.45V，傳感器控制器產生一個反向的泵電流Ip，將氧氣泵入測試室，使測試室中的氧含量增加，感應室電壓值恢復到0.45V。

混合氣過稀時，測試室內含氧量增加，感應室電壓值US<0.45V，傳感器控制器產生一個正向的泵電流Ip，將氧氣泵出測試室，使測試室中的氧含量下降，感應室電壓值恢復到0.45V。

氧傳感器需在一定條件下，輸出信號才能穩定而有效：
①自身溫度達到一定值后。當廢氣溫度低于一定值（鋯式約300℃左右，鈦式約600℃左右）時，氧傳感器的輸出特性不穩定。所以傳感器內常有加熱器。
②發動機工作在穩定工況。發動機在起動、暖機、加速、大負荷等工況下氧傳感器處于開環狀態，輸出信號電壓不變。

電控汽油機引起氧傳感器信號異常的原因分析：
1．持續低電壓信號
表明有可能是混合氣過稀、氧傳感器本身故障等。
（1）噴油器堵塞。噴油器噴孔堵塞可能會導致個別缸噴油量太少，引起混合氣過稀故障。嚴重時會導致噴油器不噴油。
（2）燃油壓力太低。噴油脈寬一定的情況下，燃油壓力低，循環噴油量減少，導致混合氣過稀。
（3）空氣流量計和節氣門之間有未經計量空氣。在此處漏入的空氣沒經過空氣流量計的測量，空氣流量計輸送給ECU的信號有誤，導致噴油器噴油量太少，從而致使混合氣過稀。
（4）進氣歧管和缸蓋之間的墊片漏氣，使得部分進氣歧管壓力傳感器沒有檢測到，造成噴油量相對減少，混合氣過稀。
（5）燃油蒸氣回收系統的碳罐電磁閥常開。使發動機在怠速、低轉速小負荷、高速（n>4000～4500r/min）全負荷、突然加速或減速、發動機水溫<55℃等過渡工況下混合氣過稀。
（6）廢氣再循環系統（EGR）故障。應根據工況及工作條件的變化自動調整再循環的廢氣量，一般控制在6%~13%之間。如EGR閥常開，則會在上述過渡工況下混合氣過稀。
（7）發動機ECU及線路異常。對噴油量的控制指令產生錯誤。
（8）由機械原因引起的氣缸壓縮壓力低。如：氣門燒損、活塞環斷裂等，造成燃燒不完全甚至缺火，使部分氧“未經消化”即排出缸外，引起排氣中的氧含量升高，氧傳感器向ECU輸送“混合氣過稀”的信號。
（9）氧傳感器加熱故障。使其輸出信號不穩定或無變化，致使ECU無法控制噴油量，易出現混合氣過稀。
（10）氧傳感器和控制單元之間導線電阻過大。氧傳感器輸出電壓過低，ECU誤認為“混合氣過稀”。
（11）氧傳感器通大氣的孔堵塞，使傳感器內外側的氧離子濃度差減小，反饋電壓處于低位，ECU誤認為“混合氣過稀”。

2．持續高電壓信號
表明可能是混合氣過濃、傳感器被污染等。
（1）空氣流量計故障。空氣流量計的性能惡化，輸送給ECU的信號不準確，導致發動機始終處于混合氣偏濃狀態，引起氧傳感器損壞或性能下降。此時故障診斷儀讀取的故障信息可能是“混合氣超出調整極限”、“氧傳感器不良”等。
（2）使用進氣歧管絕對壓力傳感器（MAP）的發動機，進氣系統發生泄漏會造成混合氣過濃。
（3）噴油器升程變大。噴油脈寬一定時，升程變大后每循環的噴油量增加，引起混合氣過濃。
（4）氧傳感器本身臟污。堵塞了通廢氣的孔，氧傳感器檢測不到廢氣中的氧氣，輸出高的電壓信號，ECU誤認為“混合氣過濃”，從而向噴油器發出減少噴油量的指令，導致混合氣過稀。此時，每缸火花塞均呈白色，由于過稀混合氣，燃燒速度慢，未燒完的燃油進入排氣管，其中的HC含量過多，發生二次燃燒，造成排氣管燒紅或進氣渦輪增壓器燒紅。三元催化器工作任務過重導致溫度過高甚至燒紅。

3．電壓信號保持為一個恒定值表明可能是ECU回路不通、氧傳感器損壞等。氧化鋯式氧傳感器當搭鐵短路時，信號電壓為0V；當正極短路時，信號電壓為1V；當信號線斷路時，電壓為0.45～0.55V。有些車型，氧傳感器信號電壓無變化，容易造成發動機在加速時熄火。

因此，氧傳感器的信號電壓不正常并不僅僅是氧傳感器及其控制線路的問題，需對發動機進行具體的故障原因分析，結合其它系統的情況進行故障的診斷和排除。
