一、拆卸
    1．注意事項。
    將發動機開關置于CUFF位置后，斷開蓄電池端子電纜前，可能需要等待一段時間。因此，繼續工作前，確保閱讀斷開蓄電池端子電纜的注意事項。
    2.斷開蓄電池負極端子電纜。
    小心：斷開并重新連接電纜后，某些系統需要初始化。
    3．拆卸發動機后部右側底罩。
    4．拆卸發動機1號蓋分總成。
    5．拆卸空氣濾清器蓋分總成。
    6．拆卸空氣濾清器殼。
    7．斷開散熱器儲液罐總成。
    8．斷開發動機線束。

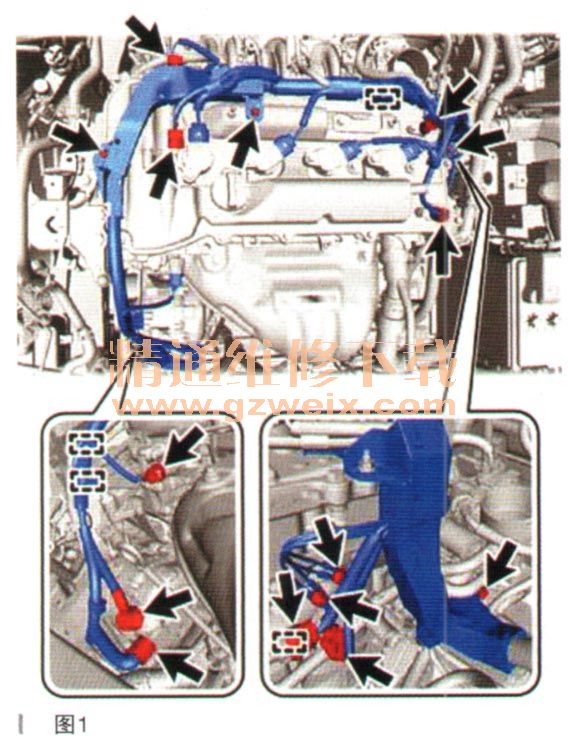

    斷開連接器和卡夾，拆下螺栓和螺母并從發動機上斷開發動機線束。如圖1所示。

    9．拆卸點火線圈總成。
    10．拆卸曲軸位置傳感器。
    11．拆卸汽缸蓋罩分總成。
    12．將1號汽缸設定至TDC／壓縮。
     （1）轉動曲軸皮帶輪，直至其正時槽口（凹槽）和正時鏈條蓋的正時標記“0”對準。如圖2所示。

     （2）檢查并確認凸輪軸正時齒輪總成和排氣凸輪軸正時齒輪總成的各裝配標記與圖中所示各裝配標記對準。
    如果沒有一對準，則轉動曲軸1圈（360°）以對準圖中所示的正時標記。
     （3）使鏈條卜的油漆標記對準凸輪軸正時齒輪總成和排氣凸輪軸正時齒輪總成的正時標記。
    13．拆卸正時鏈條蓋板。
    拆下4個螺栓、正時鏈條蓋板和襯墊。如圖3所示。

    14．拆卸1號鏈條張緊器總成
     （1）如圖4所示，順時針轉動曲軸約10°。

     （2）如圖5所示，逆時針轉動曲軸約10°。

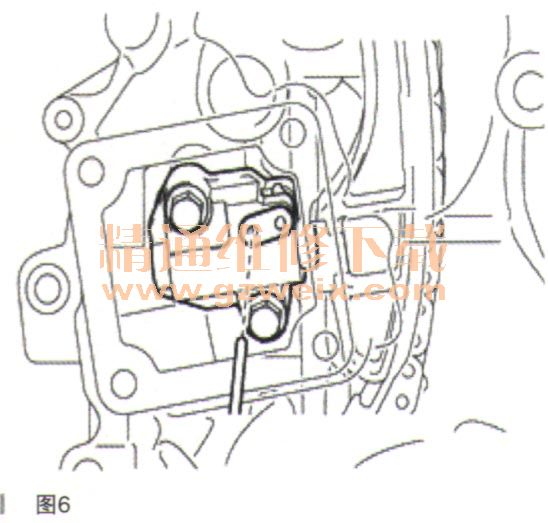

     （3）如圖6所示，對準擋片和張緊器的孔，并將銷插入擋片孔內以鎖止張緊器。

     （4）見圖4，順時針轉動曲軸約10°。

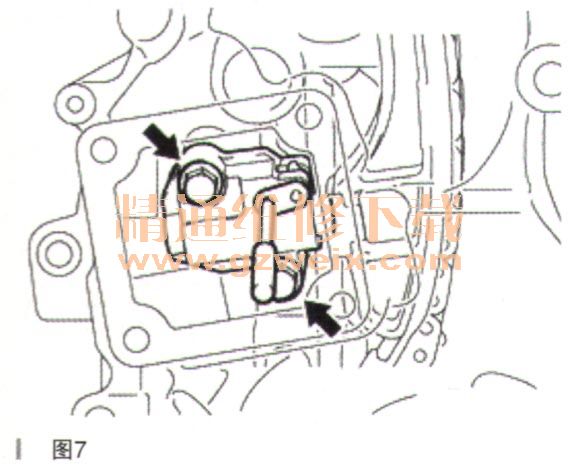

     （5）如圖7所示，拆下2個螺栓、1號鏈條張緊器總成和襯墊。

    小心：確保不要將襯墊掉入正時鏈條蓋內。
     （6）見圖5，逆時針轉動曲軸約10°。
    15．拆卸正時鏈條導板。
    16．拆卸正時鏈條蓋密封塞。
    17．拆卸凸輪軸正時齒輪總成。
     （1）用扳手固定凸輪軸的六角部分并從凸輪軸上拆下螺栓。如圖8所示。
