一、裝配概覽

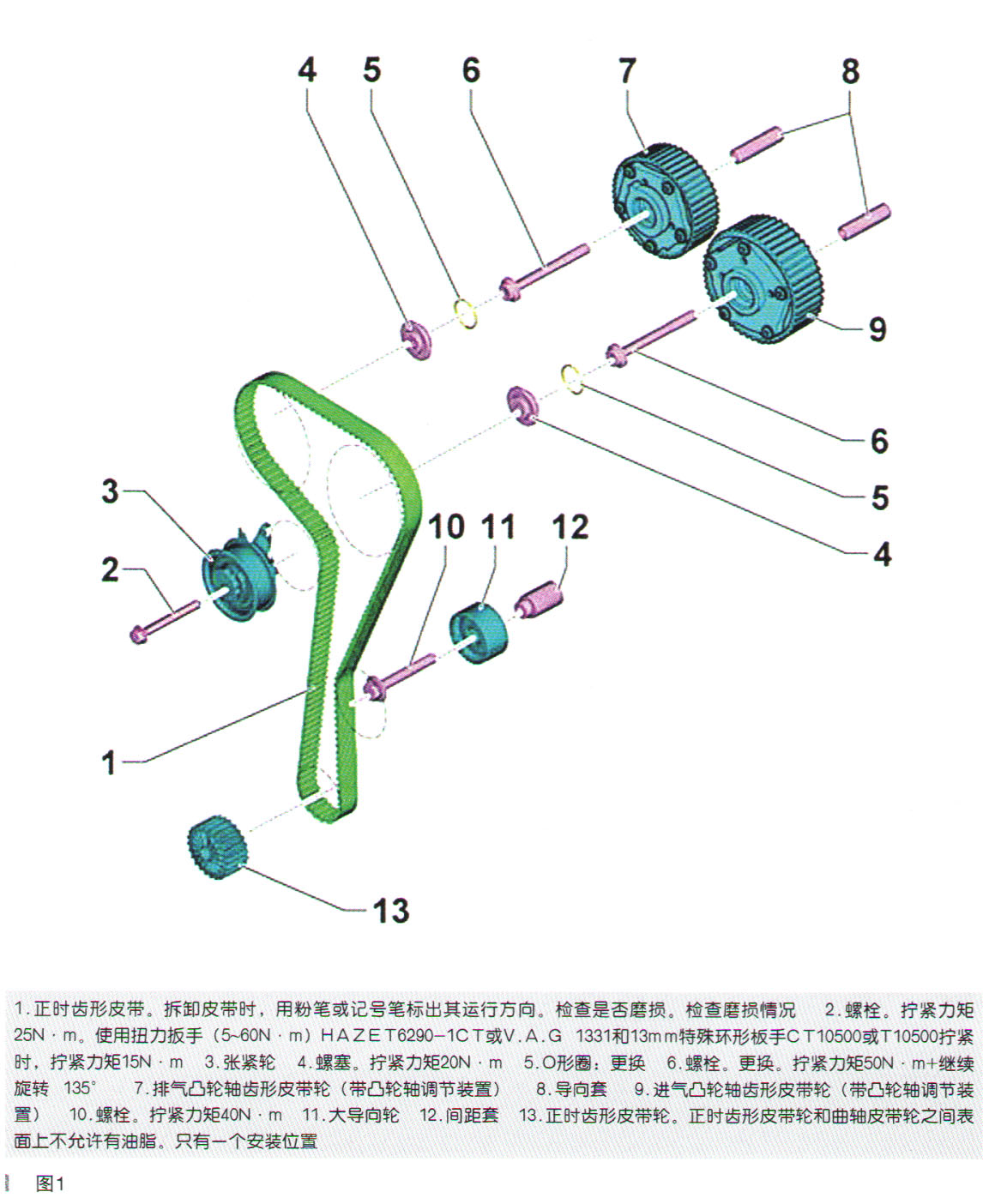

裝配概覽（適用于DLS發(fā)動機的車型），如圖1所示。
二、拆卸和安裝正時齒形皮帶
1．所需要的專用工具和維修設(shè)備

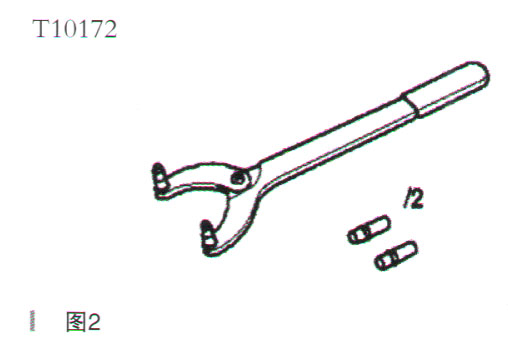

（1）定位扳手T10172或CT10172以及適配器T10172/2或CT10172/2，如圖2所示。

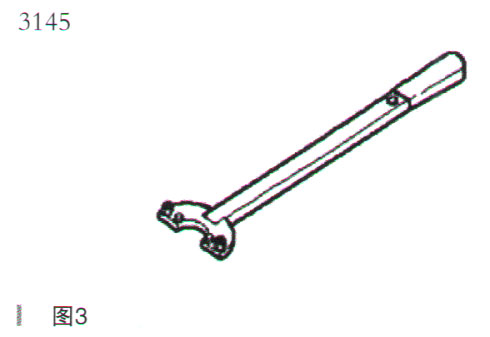

（2）扳手3415或S3415，如圖3所示。
（3）定位銷T 1 0340或CT10340，如圖4所示。

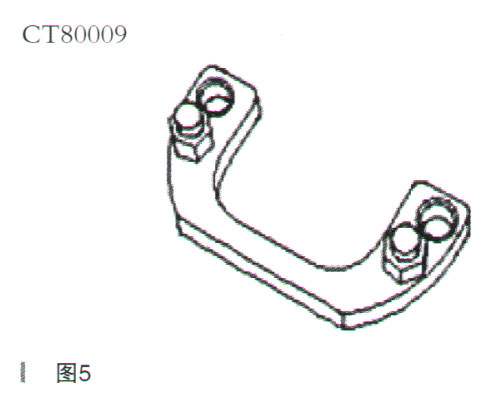

（4）固定工具CT80009，如圖5所示。

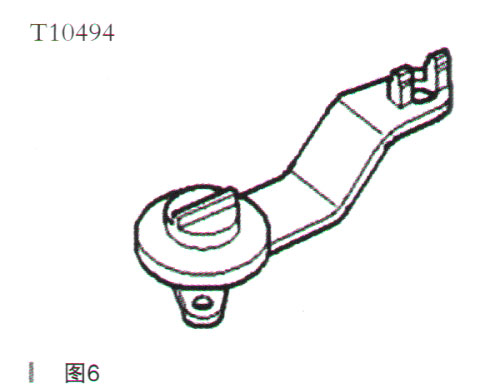

（5）凸輪軸固定工具T104949如圖6所示。

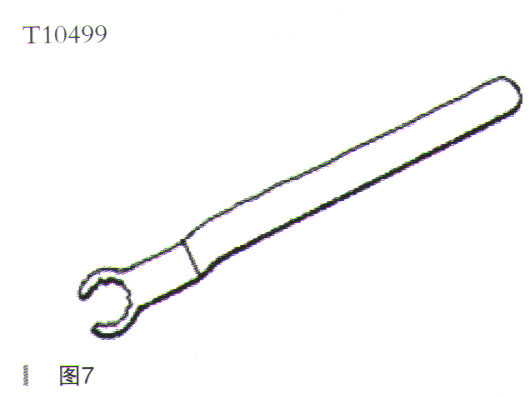

（6）30mm特殊扳手T10499或CT10499，如圖7所示。
（7）扭力扳手Hazet 6290-1 CT或V.A.G 1331，如圖8所示。
