1．拆卸
（2）轉動曲軸上的皮帶輪，將其凹槽對準正時鏈罩上的正時標記，將1號氣缸的活塞設置到壓縮沖程的上止點，如圖1所示。
（3）拆卸小正時鏈蓋。

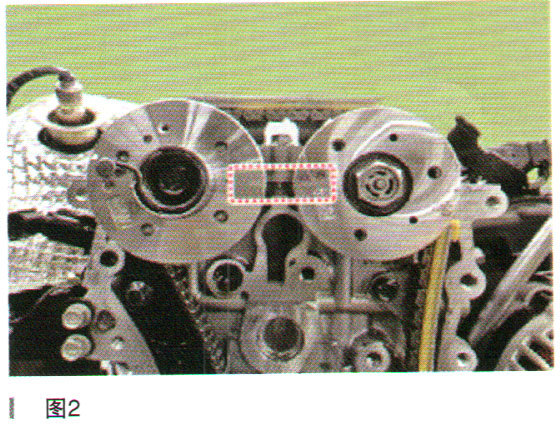

（4）拆除正時鏈之前，將凸輪軸鏈輪（CVVT）的標志對準
氣缸蓋的頂面。這樣，1號氣缸的活塞就位于壓縮沖程的上止點，如圖2所示。
（5）在按壓正時鏈張緊器之后，沿著正時鏈張緊臂箭頭方向推動，安裝止動銷。然后拆除張緊器（如圖3所示中A）。

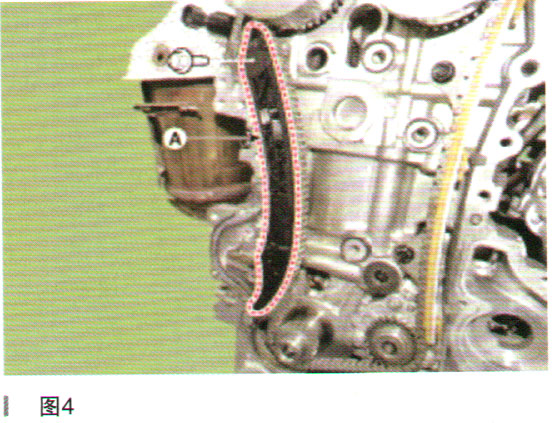

（6）拆卸正時鏈張緊器臂（如圖4所示中A）。

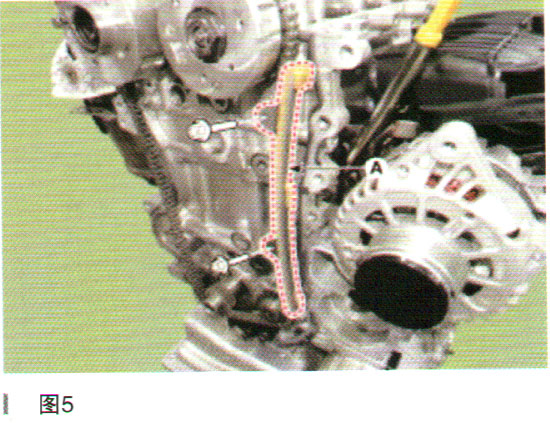

（7）拆卸正時鏈導軌（如圖5所示中A）。

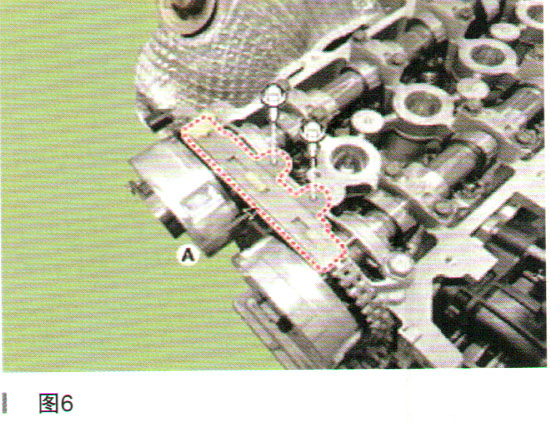

（8）拆卸正時鏈凸輪導軌（如圖6所示中A）。
