一輛行駛里程約17.7萬km，搭載BDW-2 AL發動機，采用01J無級變速器的2006款奧迪A6。該車啟動車輛后，無法正常掛入擋位，只能用應急方法將換擋桿移動到各個擋位。筆者接車確定故障現象的確如客戶描述，使用VAS5052讀取故障碼：02-變速器電子設備中無故障記錄，在使用應急方法換擋時讀取數據塊，各個擋位均正常，未發現存在異常數據。由于診斷電腦沒有記錄故障，只能按常規思路分析故障原因。
    分析如下：J217-自動變速器控制單元，F(xiàn)47-剎車踏板開關，線束，N110-換擋桿鎖止電磁閥，F(xiàn)305-換擋桿位置P開關。變速器機械故障。

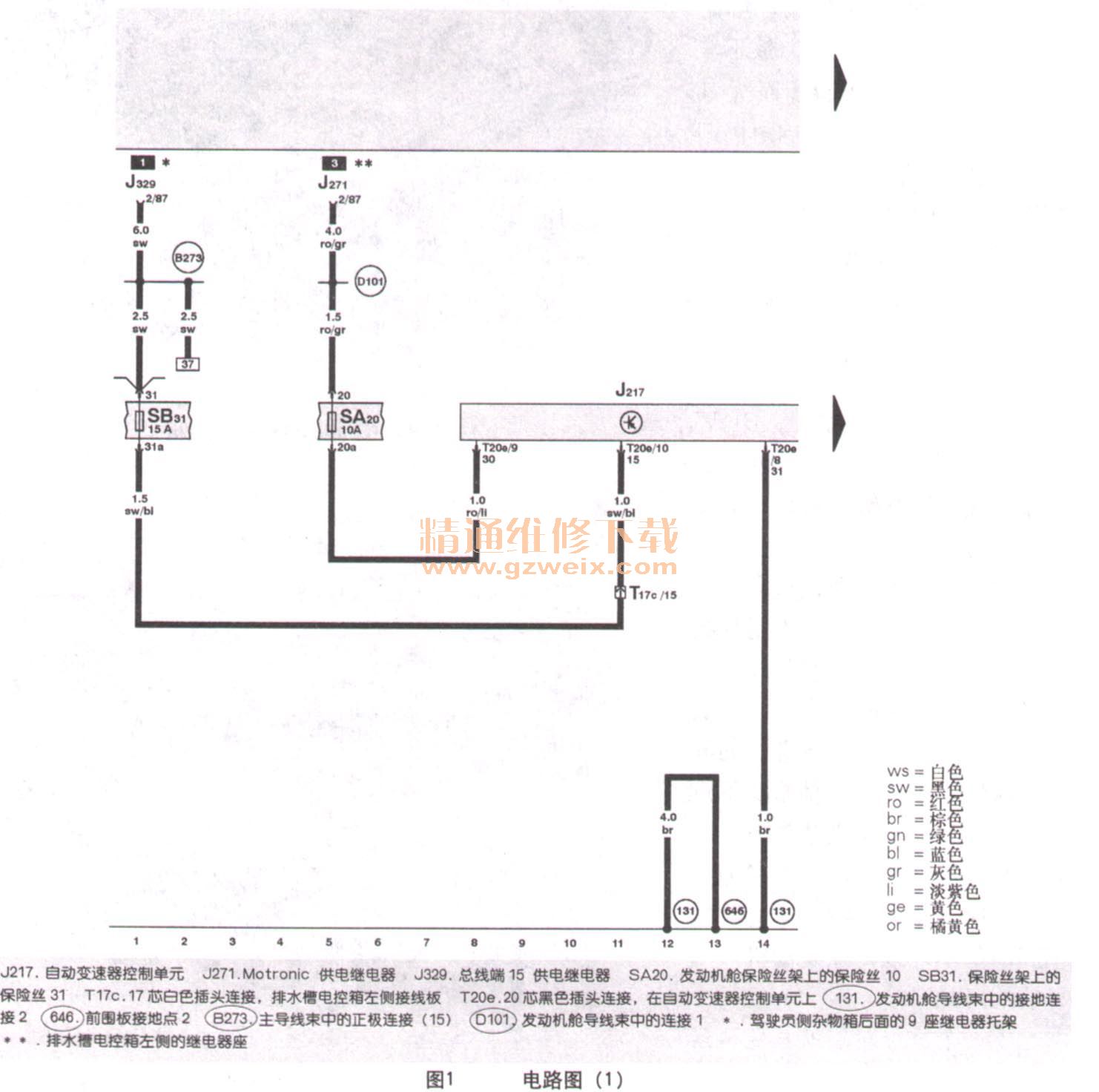

    經和客戶交流得知，該車是因變速器行駛中有“嗡嗡”響聲，在外維修變速器后行駛一周后出現的該故障。此時維修進入關鍵時刻，經客戶同意后將變速器，端蓋拆卸檢查內部換擋機構是否存在異常，經手動換擋檢查發現各擋位正常，未發現卡滯現象。經協商嘗試更換J217-自動變速器控制單元無效，嘗試更換剎車燈開關，無效。再次分析故障想到，因該換擋桿在使用應急功能時可以掛入擋位，而且還是很順暢的就能入擋。既然能很順暢的就入擋是不是也就說明了換擋機構是沒有任何問題的。此時決定將檢查范圍放置到線束和換擋機構內部的電子元件中。由于C6車型的換擋機構內部的集成元件過多，且拆裝繁瑣，所以決定先行檢查發動機線束。研讀ELSA電路圖，并逐一測量其線路發現，J217-自動變速器控制單元圓形插頭的T20e/5的藍黃色線至N110-換擋桿電磁閥的T21-1短路（相關電路如圖1～圖4所示，短路位置如圖5～圖7所示），修復線束后試車，故障排除。
