故障診斷：診斷儀檢查02里有故障碼一“P077000電磁閥5功能故障被動／偶發”，如圖1所示。根據引導型功能提示可能原因是N92自身損壞、N92至變速器控制單元J217之間的印刷線路板存在故障或是J217變速器控制單元損壞（如圖2所示）。

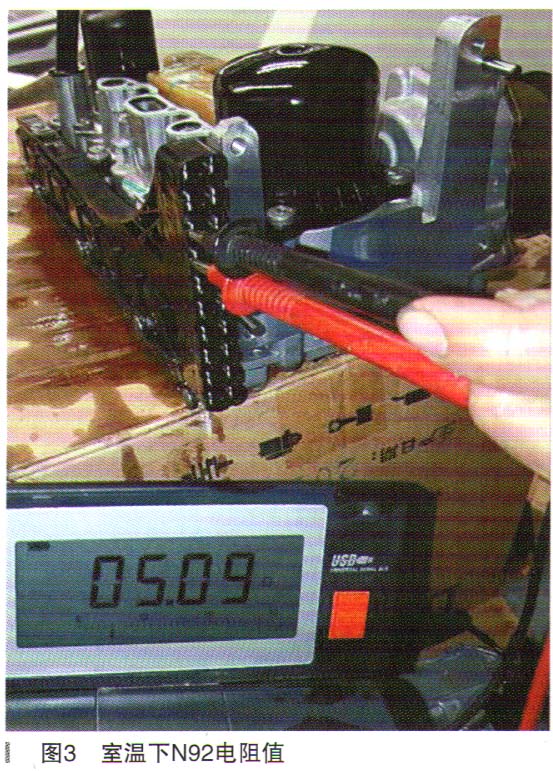

    拆下機電控制單元，測量N92到J217之間的線路和N92電磁閥的電阻值（如圖3所示）。經檢查N92阻值為5.09Ω，在正常范圍之內。檢查N92到殼體的阻值為無窮大（如圖4所示），診斷儀提示需更換變速器控制單元J217。更換變速器控制單元J217后故障排除。



    故障總結：該故障比較簡單，但在檢查測量過程中需拆下機電控制單元總成進行測量。檢查過程比較耗時，但一定要把診斷儀提示進行實際測量；切莫自已輸入一個估計值，可能會導致故障引導出現錯誤的結果。在實際維修過程中細節和標準是最關鍵的因素，這兩項工作到位了疑難雜證自然就迎刃而解了。
