故障現象：儀表顯示電量為零，車輛無法上高壓如下圖
診斷思路：
1.診斷儀讀取故障碼發現VCU報的故障與BMS通信丟失，如下。
2.診斷儀讀取BMS與診斷儀不通信
3.由于BMS診斷儀無法進去，看不到任何的信息，
4.結合故障和車輛問題分析下：
1，bms控制器故障
2，線路問題
3，電池包內部故障
4，通信故障

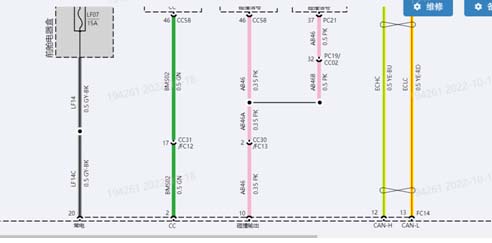

結合電路圖我們分析下
1.BMS常電是來自低壓
蓄電池前艙保險盒07 15A的保險絲，這個保險很重要，經檢查保險絲正常并且供電正常。

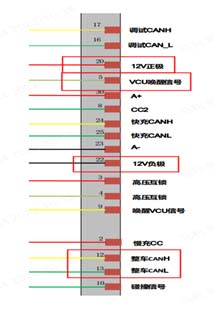

我們可以測得電池包低壓線路20號針腳正極和22針腳負極5號針腳喚醒及12和13針腳總線情況。

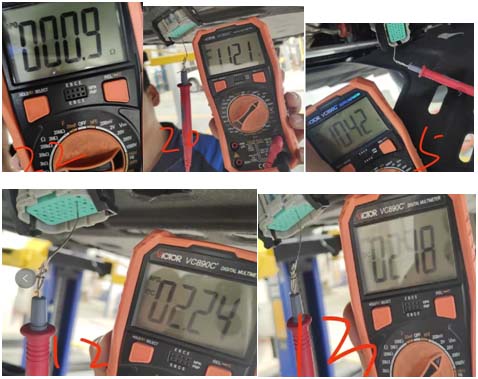

案例總結： 以上測出數據來看都是正常的數據，各端口電壓都是正常的，說明線路是沒有問題的，可以確認是電池包內部的故障，BMS不通信導致車輛無法上高壓。
