6.排氣歧管-催化器模塊

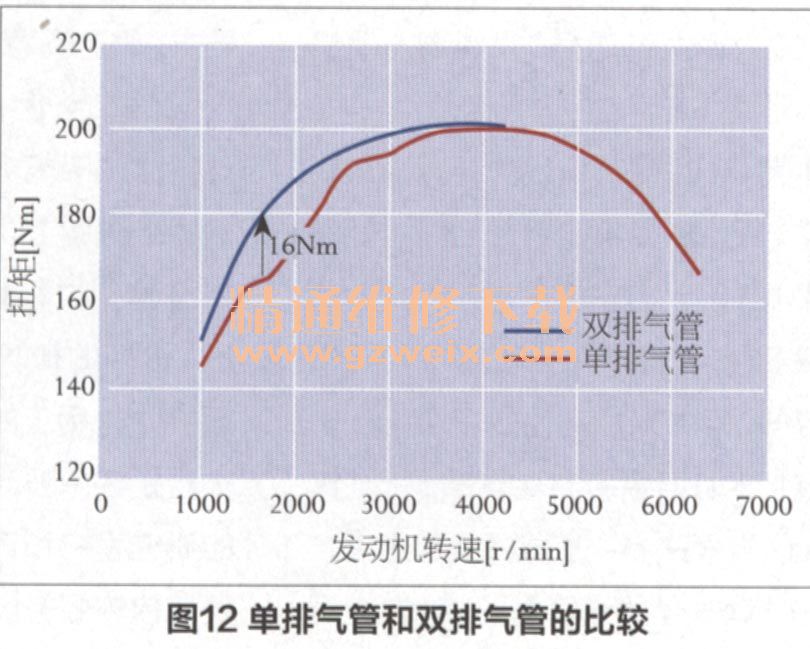

    用于新型奧迪A3轎車的2.0L-FSI汽油機采用了雙排氣歧管。圖12示出了雙排氣歧管相對于單排氣歧管在低轉速范圍內提高發動機扭矩的效果。

    與開發進氣模塊一樣，開發排氣歧管-催化器模塊也同時設計了多種前置催化器位置，并運用了不同的技術方案，以便在催化器中獲得最佳的氣體流動。現在該機所應用的技術方案是滿足所有要求的最佳折中方案，它采用不銹鋼制成排氣歧管-催化器殼-體化的結構型式。這種不銹鋼材料具有特別低的熱膨脹性，能夠明顯地降低零件中的熱應力。由于排氣門與前置催化器之間的廢氣流程很短，因此無需應用雙層中空隔熱排氣管的技術方案。

    在開發排氣歧管-催化器模塊時已通過計算了解了它們所承受的振動負荷和熱應力，因此在進行部件試驗時就已達到了計算優化的狀態。模塊支撐采用兩個支架分別用螺栓連接在兩個催化器柔性軟管的連接法蘭上，其中一個支架用螺釘直接固定在汽缸體曲軸箱上，另一個支架則用螺釘固定在變速器殼上。

    在開發過程中，特別重視氧傳感器（入傳感器）周圍和催化器中的廢氣流動，為此進行了三維流動計算，使催化器金屬載體中的廢氣均勻分布，并將其所產生的壓力梯度與其他發動機前置催化器方案得到的大量經驗數據進行比較。圖13示出了開發初期基本型與經優化后定型產品前置催化器中廢氣分布的均勻性狀況。

    為了對發動機艙內相鄰零件進行熱屏蔽，用兩片薄鋼板罩殼分別罩住兩個前置催化器，而裝在排氣歧管上方的隔熱板是為了防止向上的熱輻射。這種隔熱板采用一種特殊的工藝制造而成，以避免這種薄鋼板會產生的折痕。

7．附件
    在發動機一側，除了機油濾清器模塊外，還有許多其他部件，如節溫器殼、輔助設備支架和爆燃傳感器等。

    節溫器能夠按特性曲線場運行工況的要求進行控制，將冷卻水出口溫度調節在90～105℃范圍內，以較高的冷卻水溫度運轉，特別在低負荷工況范圍內能明顯降低燃油耗。

    發電機和空調壓縮機固定在質量?jī)?yōu)化的輔助設備支架上，而機械式彈簧漲緊器能夠使其傳動皮帶適當?shù)貪q緊。新型VDA空調壓縮機用螺釘固定在支架上，它沒有傳動離合器，而是在外部根據需要調節的。
    由于新型奧迪A3轎車采用了機電式轉向助力器，因此取消了傳統的機械式轉向助力泵。

8．廢氣再循環系統
    該機的廢氣再循環系統（EGR）采用了一種旋轉調節閥。這種旋轉調節閥因其幾何特性而能在達到較大流量的同時仍具有良好的小流量計量精度，并且采用鑲在調節閥上的活塞環來密封。由于空氣濾清器與進氣管之間的距離較短，因此這種旋轉式的EGR調節閥無法像縱置發動機一樣采用空氣冷卻方案，而改用現在的這種水冷卻閥安裝在排氣歧管上的汽缸蓋上的方案。廢氣取氣口的位置在2-3缸催化器的后面，因此大大降低了EGR系統和進氣系統產生積炭的可能。

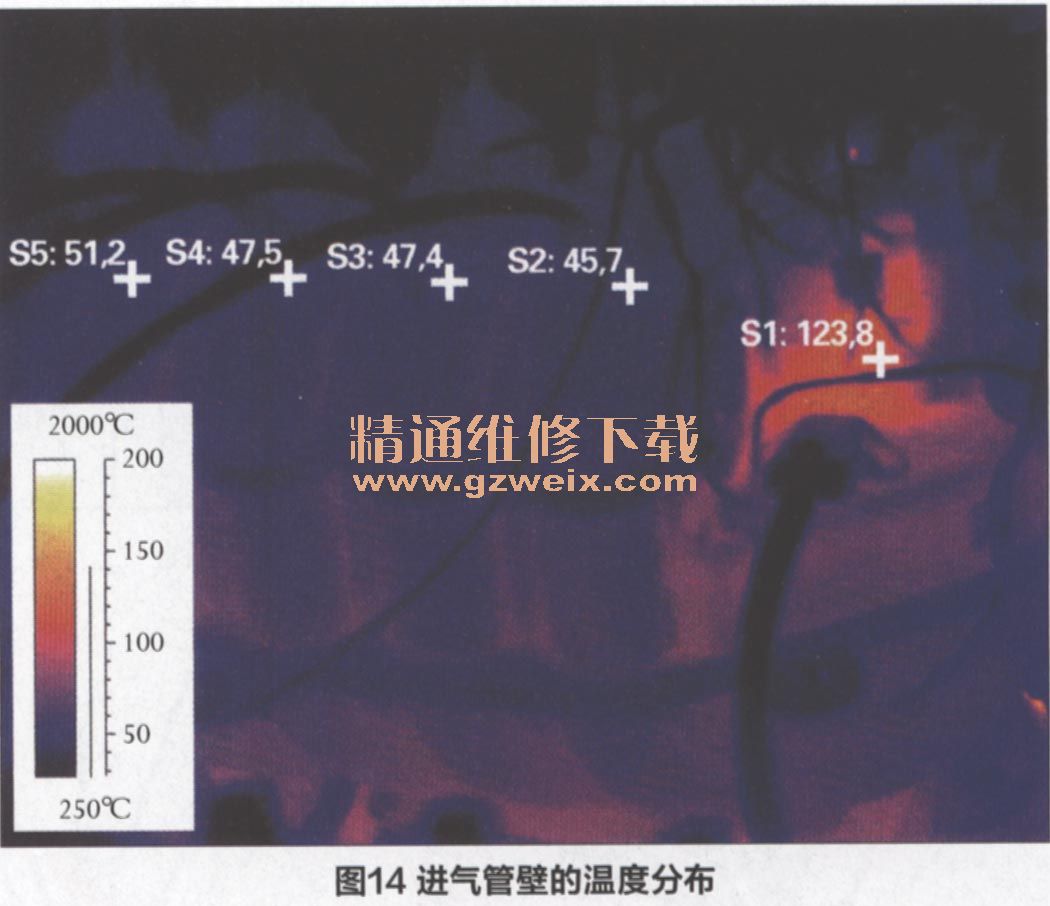

    廢氣被直接導入塑料進氣管，為了不超過允許的溫度，EGR管與其連接的法蘭是隔熱的。EGR管在進氣管上的導入位置也有不同的方案，一種非常簡單的方案在廢氣均勻分布和進氣管所達到的表面溫度上達到最佳。這種廢氣管的末端被封閉，而在其側面有一個大孔，讓廢氣逆著新鮮空氣流動方向以稍微朝下的角度流出。借助于熱紅外線攝象來校驗進氣管壁上的溫度分布。圖14示出了在某個高EGR率試驗工況點進氣管表面的溫度分布情況。試驗已可靠地排除了因再循環廢氣較多而超過允許溫度的可能性。同時，通過試驗確定了進氣壓力／溫度傳感器的最佳位置，該傳感器測量進氣管中的壓力和溫度作為發動機的負荷信號，而所確定的傳感器位置能夠測量出與廢氣混合的新鮮空氣具有代表性的溫度。

9．燃油系統
    在奧迪A2轎車1.6L汽油機上應用的是三柱塞高壓燃油泵，在奧迪2.0L-FSI汽油機上已改用可按需調節供油量的單柱塞高壓燃油泵，并懸掛安裝在凸輪軸相位調節器的旁邊。與前者相比，由于泵油量可按需調節，因此大大降低了高壓燃油泵的傳動功率。泵油量的調節是由集成在油泵上的電子控制油量調節閥來實現的，當高壓腔內的燃油壓力達到所要求的壓力時，該調節閥就打開返回進油口的旁通油路，而膜片式壓力阻尼器能夠減小進油油路中的壓力波動。這種高壓燃油泵由位于進氣凸輪軸軸端的凸輪傳動，該凸輪上的兩個凸起相差180°。由于兩次相鄰的噴射只有一次泵油行程，在第一次噴射后燃油共軌中的壓力會減小，因此第二次噴射的噴油時間由發動機電控單元進行修正，以使第二次噴油仍能噴射出相同的燃油量。

    與奧迪A4轎車上的FSI汽油機相比，這種新型高壓燃油泵的進油油路是按需進行調節的，為此在低壓進油油路中安裝了一個壓力傳感器。由于燃油箱中的電動燃油泵只供應實際所必需的燃油量，因此減少了的傳動電功率明顯地降低了燃油耗。同時，還具有改變低壓進油油路壓力的可能性，在易發生汽阻危險的運轉范圍內（如熱啟動），低壓進油油路壓力能夠在短時間內從0AMPa提高到0.5MPa。
