當前在商業化運行的純電動汽車或混合動力汽車上，實際使用的高壓動力電池主要有兩類：一類是鎳氫電池，另一類是磷酸鐵鋰電池。如豐田車系的雷克薩斯、皇冠及普銳斯，以及別克君越、本田思域等混合動力汽車，均使用鎳氫電池；如比亞迪e6、K9、秦和唐等純電或混動車型，以及國內其他電動汽車大多采用磷酸鐵鋰電池。全球著名的特斯拉純電動汽車，使用的也是一種鋰電池—鉆酸鋰電池，也被稱作三元電池。在深圳市商業運行的電動汽車中，行駛最早的如豐田普銳斯車型已有14年多，一般較普及的電動公交大客車如五洲龍牌油電混合公交車，以及比亞迪純電動出租車e6和大客車K9等，也有6年多的行駛年齡。這些車型上的高壓蓄電池及相關裝置，經過長期使用已逐步進入維修期。我們?cè)趯?shí)際維修中，陸續遇到了高壓電池及其控制裝置的各類故障，對它們的維修獲得了一定的認知。以下就鎳氫電池和鐵理電池這兩類高壓蓄電池的原理及特點，以及實際維修案例中遇到的檢測技術等問題，作具體的介紹分析。

    一、高壓動力電池的原理與特點
    1．鎳氫電池
    在美、日等發達國家的混合動力汽車上，目前使用最多的是鎳氫電池。鎳氫電池的正極材料是氫氧化鎳（NiOH），負極則是金屬氫化物，即為儲氫合金（MH），電解液是30％的氫氧化鉀水溶液。這里所謂“儲氫合金”是指具有很強“吸收”氫氣能力的金屬鎳，其單位體積儲氫的密度可相當于儲存1 000個大氣壓的高壓氫氣。儲氫合金的關鍵在于能穩定的儲氣和放氣，其工作原理是利用水的氫離子移動反應來獲得電流，這時氫氣在負極上被逐漸消耗掉。鎳氫電池的電極反應為下式，式中e指帶電的電子。
    正極：Ni（OH）2+OH-=Ni00H+H20+e
    負極：M+H20+e=MHab+OH－
Ni（OH）2+M＝Ni00H+MHab
    鎳氫電池是在鎳鎘電池基礎上開發出來的，但鎳鎬電池中有重金屬鎬，對環境有重度污染，所以鎳鎘電池在發達國家目前均已限制發展和使用。鎳氫電池則不存在重金屬污染問題，而且鎳氫電池在比能量、比功率及循環壽命等方面都優于鎳鎬電池，故被稱之為“綠色”電池。其主要特點有：

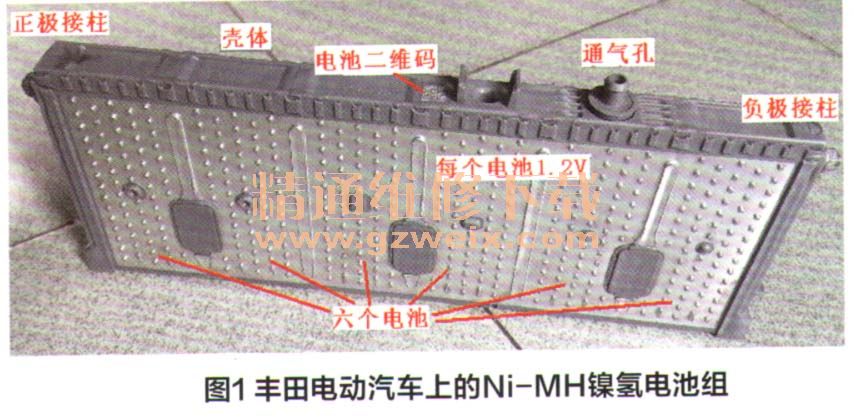

    （1）電池的比能量較高，即單位質量的能量密度較大，鎳氫單體電池的額定電壓為1.2V，通常由六個或十個單體電池構成一塊電壓為7.2V或12V的電池組，豐田普銳斯混合動力車型上就用了這種7.2V一節的電池（圖1），電容量為6.5Ah、實測每節外形尺寸為274×106 ×20mm3，質量為1.1 kg，有28節串聯共計201.6V。鎳氫電池的比能量超過70Wh/kg，車輛一次充電可續駛里程較長，適合在電動汽車上使用。同時其比功率可達200W/kg，在車輛加速或爬坡時輸出大電流，能平穩持續放電來提供大功率。同時還可實現快速放電和充電，電池耐過充和耐過放的能力均較強。

    （2）鎳氫電池在放電和充電過程中，正極板析出氧氣，負極板析出氫氣。氫氣和氧氣能夠很容易在蓄電池內部再化合生成水，使容器內的氣體壓力保持不變，這種再化合的速率很快，電解液不會出現增加或減少的現象，不需調節電解液的密度，故電池本身可以采取密封結構，電池能實現免維護保護。
    （3）所謂電池的“記憶效應”是指如果電池每次沒有放完電，如只放出40%，那么長期使用后，剩下的60％容量就無法放出，這就大大縮小了電池的儲存電容量，直接影響電池的使用。但鎳氫電池基本上不存在記憶問題，不要求100％放完電后才允許充電，能做到隨放隨充，極大地方便了電動汽車的充放電。即便鎳氫電池在空置狀態下放置一年，再充電時仍可恢復原容量97%以上電量，基本上與新電池一樣。如在較長放置時有意讓電池內部存有一部分電，則電池的恢復儲電能力可更快更高。
    （4）鎳氫電池與鎳鎬電池比較，不存在鎳鎬電池中的金屬鎬對環境有重度污染的問題。鎳氫電池還可再生利用，符合持續發展的理念。電池安全可靠，使用壽命長，循環充放電的次數可達3 000次以上，市場實際使用證明其壽命容易超過十年。
    （5）鎳氫電池的缺點則是存儲的電壓較低，能量密度也偏低，當前的價格相對較高；電池的均勻性較差，特別是在高速率、深放電的狀況下，單體電池之間的容量和電壓的差別較大；電池的自放電率較高；鎳氫電池使用最重要的是要避免過充電和過放電，溫度特性差，在45℃以上的高溫環境，或在低于0℃以下環境下，鎳氫電池將無法正常工作，電池容量與現實要求還有較大差距等問題，影響著氫鎳電池在電動汽車上的廣泛使用。
