（二）調整凸輪軸的配氣相位
    (1)如圖7所示，松開排氣和進氣調整裝置的螺栓，將其重新安裝至無間隙即可。

    (2)如圖5所示，安裝進氣凸輪軸定位工具。
    (3)如圖6所示，安裝排氣凸輪軸定位工具和專用螺栓。
    (4)用螺栓將排氣凸輪軸定位工具擰緊在氣缸蓋上。

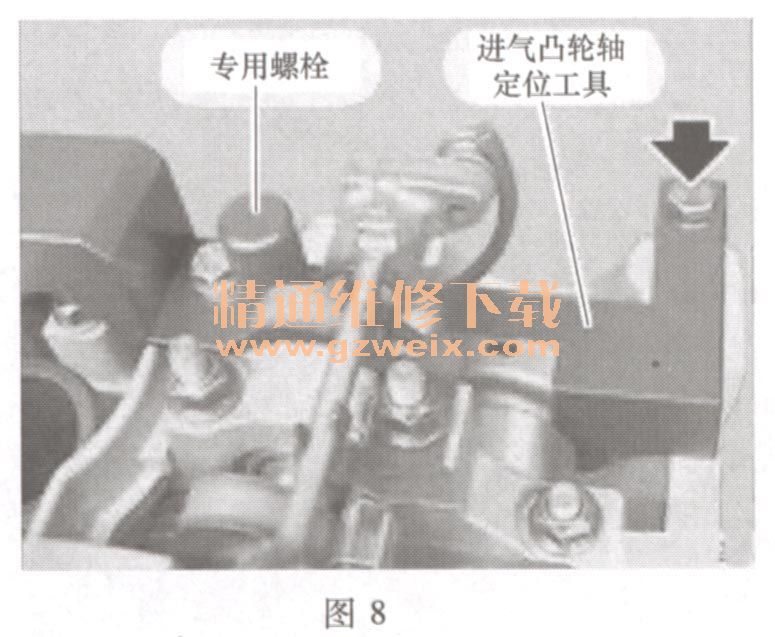

    (5)如圖8所示，手動擰緊專用螺栓，并在氣缸蓋上擰緊進氣凸輪軸定位工具的螺栓。

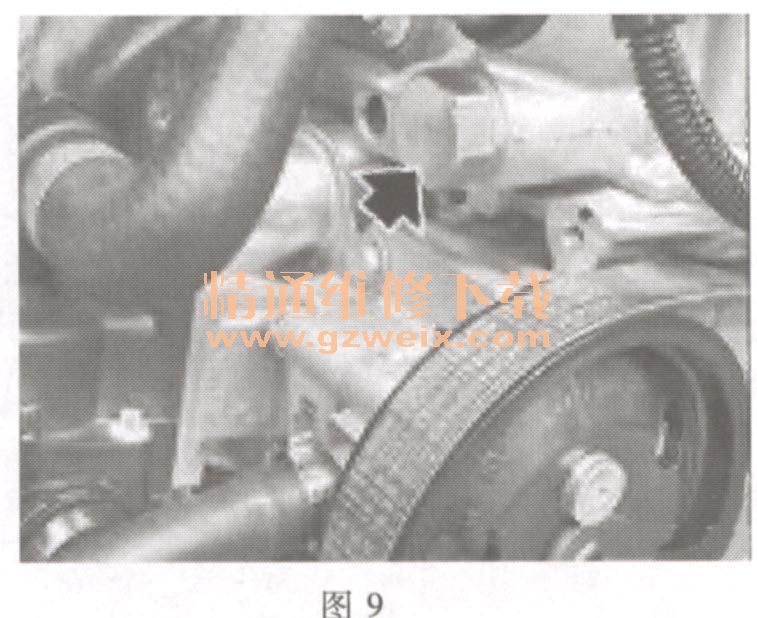

(6)如圖9所示，拆下鏈條張緊器。

(7)如圖10所示，手動裝上正時鏈預緊工具，但暫時不要預緊正時鏈。

    (8)安裝進氣和排氣調整裝置的新螺栓，安裝至無間隙即可。

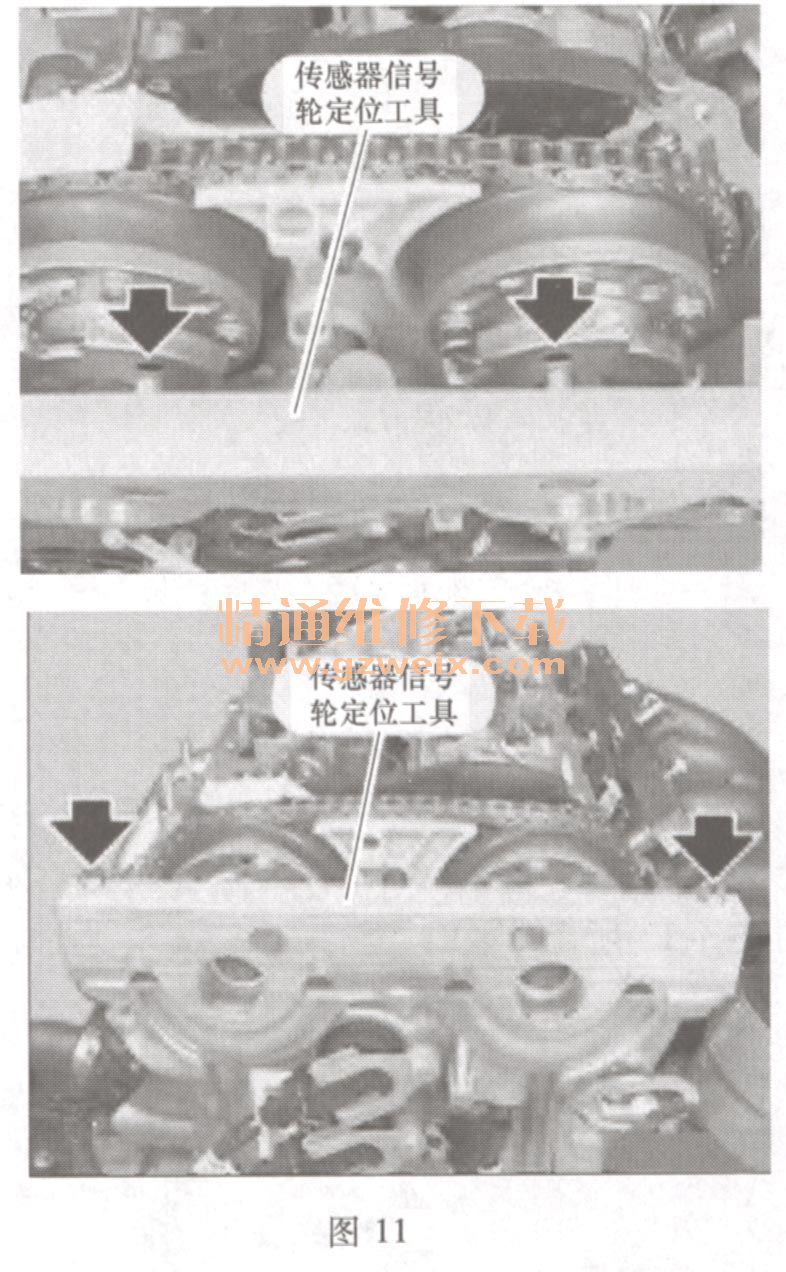

    (9)如圖11所示，安裝傳感器信號輪定位工具，將脈沖信號齒固定孔與脈沖信號輪定位工具上的定位銷對齊。

    (10)松開進、排氣調整裝置的螺栓各半圈。
    (11)用張緊工具或普通的扭力扳手以0. 6N·m的預緊力預緊正時鏈條張緊導軌。
    (12)擰緊進、排氣調整裝置的螺栓。
    (13)拆下飛輪定位銷（圖1）。
    (14)拆下脈沖信號輪定位工具。
    (15)松開并拆下張緊工具，然后安裝鏈條張緊器。
    (16)拆下進、排氣凸輪軸定位工具。
    (17)轉動發動機曲軸，直至發動機重新到達1缸點火上止點。
    (18)安裝進、排氣凸輪軸定位工具，檢查凸輪軸的配氣相位是否正確。
