圍繞安全、環保、節能是汽車技術研發永恒的主題，隨著汽車電動化、網聯化、智能化、共享化的“新四化”發展，高級輔助駕駛系統（ADAS）、自動駕駛已然成為汽車未來發展的主要方向。而汽車的新能源化、智能化除了在動力方面給汽車帶來根本性的變化，在汽車底盤線控化方面也成為一種發展趨勢。其中電子液壓制動（Electronic HydraulicBrake、EHB）和電子機械制動（Electronic MechanicalBrake，EMB）系統，作為從人工駕駛到自動駕駛線控制動的橋梁，既保證了制動的有效性和可靠性，又滿足了自動緊急制動（AEB）、自適應巡航（ACC）和自動駕駛對制動系統的要求。EMB/EHB系統最主要的特點是采用電動助力裝置替代了傳統機械制動系統的真空助力裝置，這樣減少機械結構的重量，使得汽車的制動系統具有重量輕、體積小、響應快、制動效果明顯提高等優點。而且，在車輛電源故障的情況下，人力也可以提供一定的制動力，有失效備份功能。
同時，制動踏板感覺可調、能實現制動踏板與執行機構之間的解藕，配合多種主動安全控制功能。并且，EMB/EHB系統在
新能源汽車的制動系統中還可以利用驅動電機制動來實現能量回收再利用，明顯地降低對清潔能源的消耗，延長汽車的行駛里程。因此，電控液壓制動系統應用市場前景很廣，國內外研究人員和知名汽車廠商都相繼投入到EMB/EHB制動系統研發和整車配套中。表1所示為目前EHB系統的產品特性和配套市場。
為了全面系統了解EHB系統在整車上的性能表現，本文將在在進行EHB系統通用架構分析的基礎上，以當前具有典型EHB系統的代表，即博世Booster系統、智能集成制動IPB系統、大陸MKC1系統和愛德克斯ECB系統在
電動汽車和
混合動力汽車上的運用為例，分析它們的工作原理以及軟硬件的設計思想。
一、Booster與ESP組合制動系統解析
1．機電伺服制動助力器（Booster）結構
過去幾十年，制動系統在功能和結構上不斷豐富和完善，從最原始的制動減速到制動防抱死系統（
ABS）縱向穩定控制，發展到電子制動力矩分配（

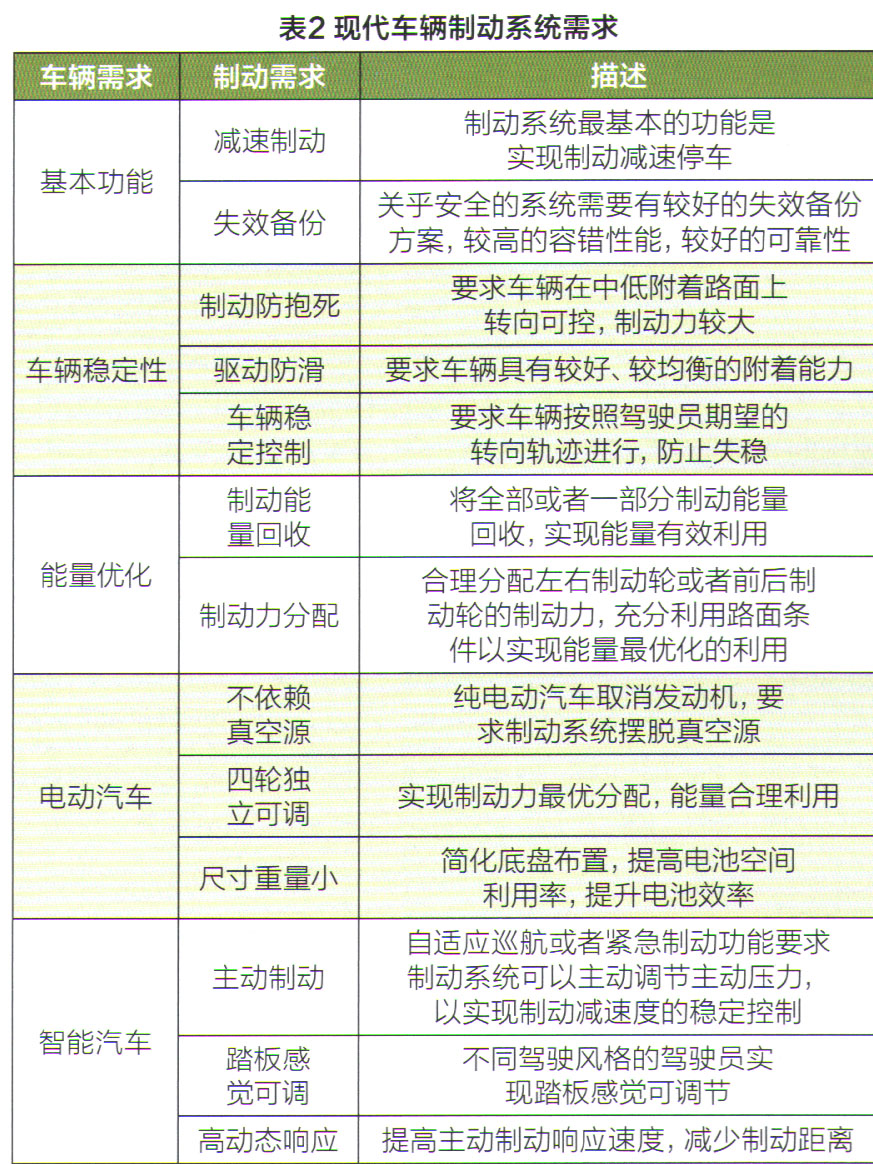

EBD），到后來電子穩定程序系統（ESP）的橫向穩定控制，對制動系統的改進和提高從未停止。表2總結了現代車輛對制動系統在功能和結構上的需求。
由博世公司研發的機電伺服制動助力器（Booster），以傳統制動系統真空助力器原理為雛形，采用Booster替代真空助力，于2016年推出Booster第二代產品，滿足現代
電動汽車和智能汽車制動系統的要求。
第二代Booster整體結構圖及剖面圖如圖1所示，主要由
ECU.輸入推桿、永磁同步電機（PMSM）、減速機構、藕合裝置、回位彈簧、助力閥體、制動主缸總成及位移差傳感器組成。第二代Booste肖第一代相比結構上有如下改進。
（1）減速機構不同：Booster-代具有兩級減速機構，分別為蝸輪蝸桿和齒輪齒條。Booster二代采用三級減速機構，分別為兩級齒輪機構和一級螺母螺桿減速機構。
（2）傳感器不同：Booster-代采用兩個傳感器，分別為電機轉角傳感器和助力器推桿絕對位置位移傳感器。Booster二代采用一個傳感器，位移差傳感器。
（3）電機參數不同：Booster一代電機具有18個定子線圈和14個磁極。Booster二代電機具有12個定子線圈和8個磁極。
（4）體積及重量不同：Booster-代外殼體采用鑄造工藝，而二代產品外殼體采用沖壓工藝，殼體更加輕薄。同一尺寸的助力器，二代產品具有更小的體積和重量。Booster第二代技術參數如表3所示。
