第二節TCL LCD2026/A液晶彩電高壓板維修
    TCL LCD2026和LCD2026A液晶彩電屬于GN21機芯，其核心技術芯片采用GENESIS公司的GM2221，背光燈高壓板采用BIT3106驅動控制電路和四只復合MOSFET（開關管）組合方案，為6只背光燈提供交流高頻高壓。

一、高壓板電路工作原理
    （一）高壓板電路

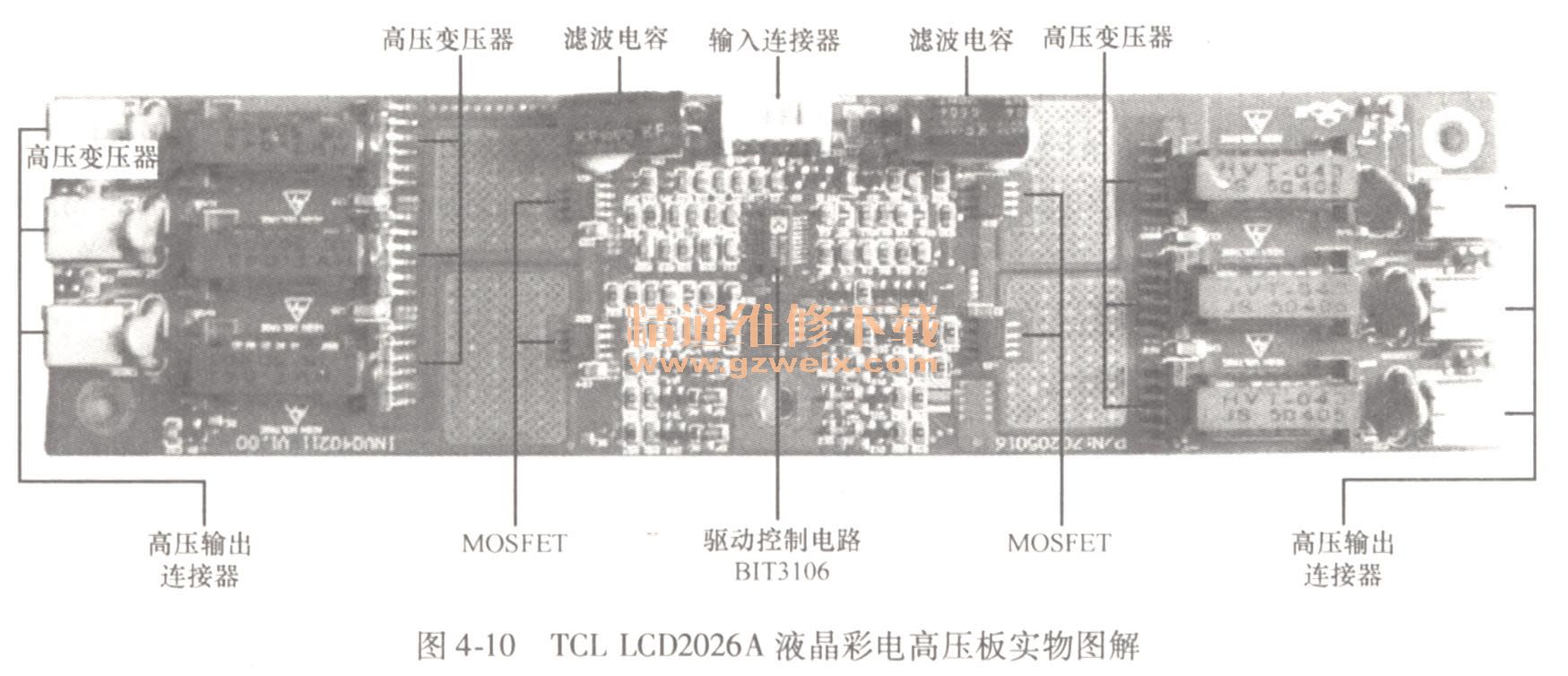

    TCL LCD2026和LCD2026 A液晶彩電的背光燈高壓板有兩種，一種型號為INV40211V1. 00，配V201V1-TOI顯示屏，應用于LCD2026A液晶彩電中，其實物圖解如圖4-10所示；另一種型號為3BDO017510，應用于LCD2026液晶彩電中，配LC201 VO2 （A3） （KB）液晶屏，如圖4-11所示。兩種高壓板的驅動控制電路均采用BIT3106，其工作原理基本相同，只是元器件布局和輸出連接器有所不同，可更改連接器插頭后代換使用。本節以第一種應用于LCD2026A液晶彩電的INV40211高壓板為例，介紹其工作原理與故障維修。

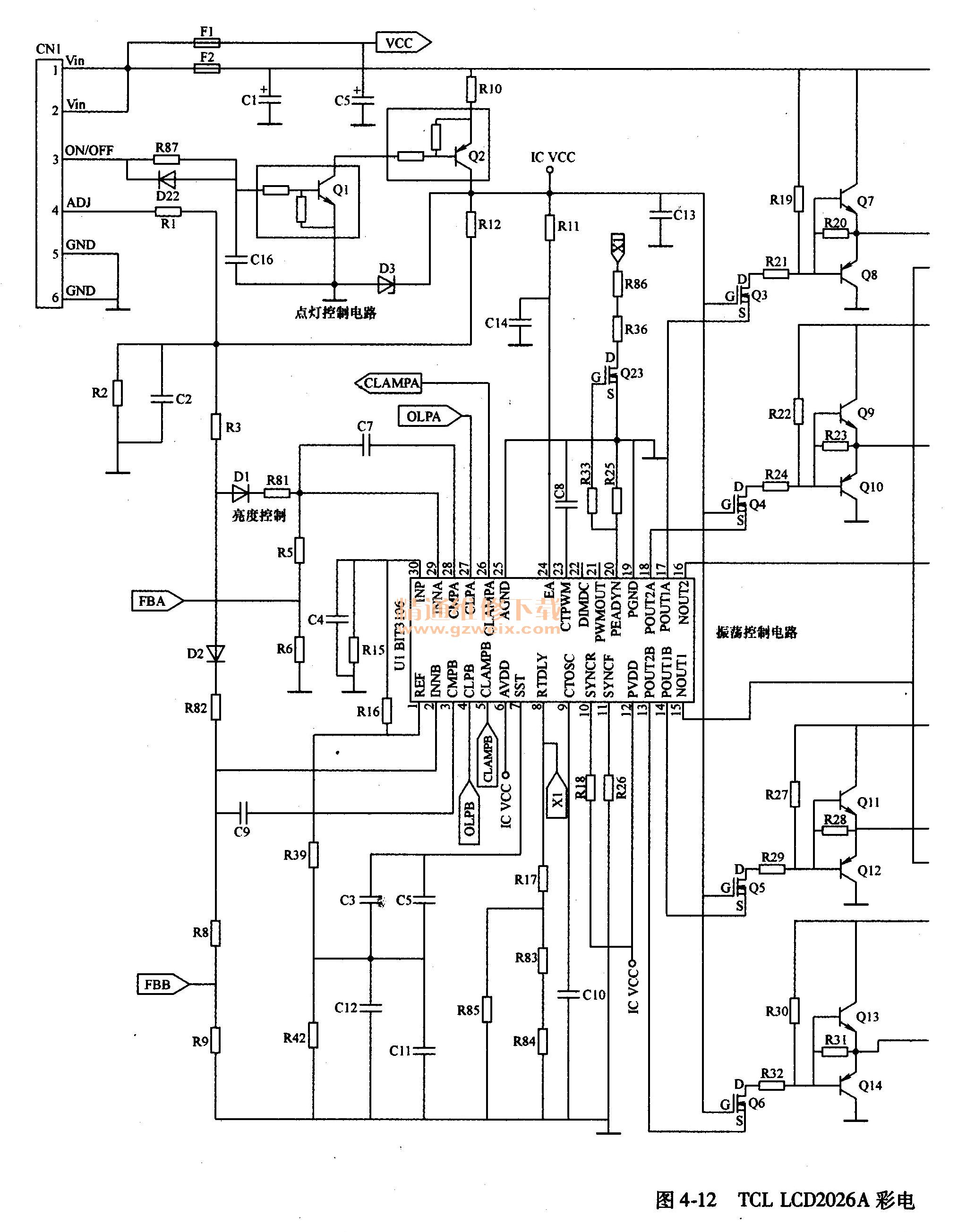

    TCL LCD2026A液晶彩電高壓板電路如圖4-12所示。它主要由振蕩控制電路、激勵與全橋驅動升壓電路組成，將＋12V直流電壓轉換為接近于正弦波的交流高壓，一個通道的電路可以驅動3支燈管，整個電路可以同時驅動6支燈管，分別通過接插件CN2～CN4及CN5CN7與背光燈管相連，去點亮液晶顯示屏內部的6只背光燈。

    1．振蕩與控制電路
    振蕩與控制電路以U1（BIT3106）為核心的內外部電路組成，一個BIT3106可同時輸出A、 B兩通道的脈沖信號，并且還可以采用多個BIT3106同步工作，去驅動升壓輸出電路。

BIT3106是背光燈高壓逆變PWM控制芯片，其內部電路框圖如圖4-13所示。它內置有RC振蕩器、保護電路、穩流取樣放大電路、PWM電路、多路輸出放大電路，可提供多路驅動脈沖輸出，由于要求各燈管同時點亮，不可有時差，BIT3106含有多個并聯使用的同步工作控制電路，用于控制多只燈管同時被驅動點亮；具有過電流、過電壓保護功能。BIT3106采用30腳封裝，其引腳功能見表4-4。

    高壓板通過連接器CN1與主電路板相連接，其中1、2腳為Vin電源12V供電電壓輸入端，為高壓板電路供電；3腳為ON/OFF點燈電壓輸入端；4腳為ADJ亮度控制電壓。

    開機時，主電路板的微控制器輸出的ON/OFF信號為高電平，經連接器CN1的3腳、R87加到Q1的基極，使NPN帶阻晶體管Q1導通，其集電極輸出低電平，將PNP帶阻晶體管Q2基極電壓拉低而導通，CN1的112腳輸入的12V電壓經R10限流、導通的Q2后，再經D3穩壓，向U1的6腳和12腳提供IC VCC工作電壓，通過R11加到U1的24腳EA點燈控制端和Q3、Q4的G極。

    U1得到工作電壓和EA點燈控制電壓后，內部振蕩電路開始工作，其振蕩頻率由8, 9腳外接的定時電阻和定時電容大小決定。振蕩電路工作后，產生振蕩脈沖，振蕩脈沖送往U1內部的PWM電路，經波形變換后從17、18、14、13腳和15、16腳輸出PWM矩形波驅動脈沖，送到全橋驅動升壓輸出電路，激勵全橋電路工作于開關狀態。

    2．激勵與全橋驅動升壓電路
全橋驅動升壓電路由激勵電路Q3～Q14、全橋驅動電路U2～U5、升壓變壓器T1～T6等共同組成，分為A組和B組兩組相同的驅動升壓電路，產生符合要求的交流高壓，驅動CCFL工作。

    U2～U5內含兩只MOSFET（以下簡稱開關管），一只為P溝道開關管，一只為N溝道開關管。U2、U3共同完成T1～T3一次繞組的電壓變換，升壓后的交流高壓由連接器CN2、CN3輸出，以點亮A組3只燈管；U4, U5共同完成T4～T6一次繞組的電壓變換，升壓后的交流高壓由連接器CN4, CN5輸出，以點亮B組3只燈管。

    從U1的17、18、14、13腳輸出P溝道開關管驅動信號，從U1的15、16腳輸出N溝道開關管驅動信號，驅動A、B兩組驅動電路工作。由于兩組驅動電路相同，下面僅以A組驅動電路為例進行說明。

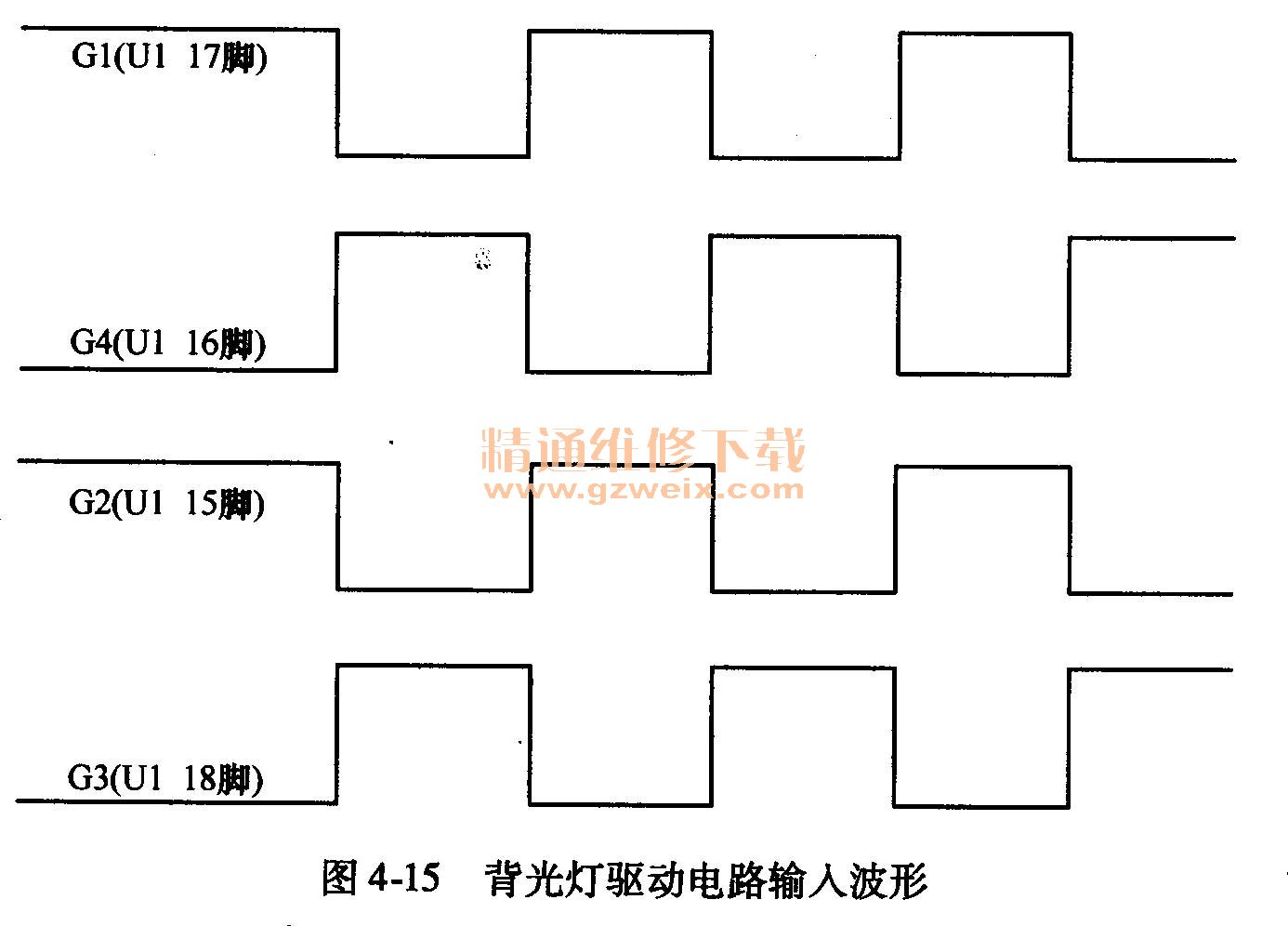

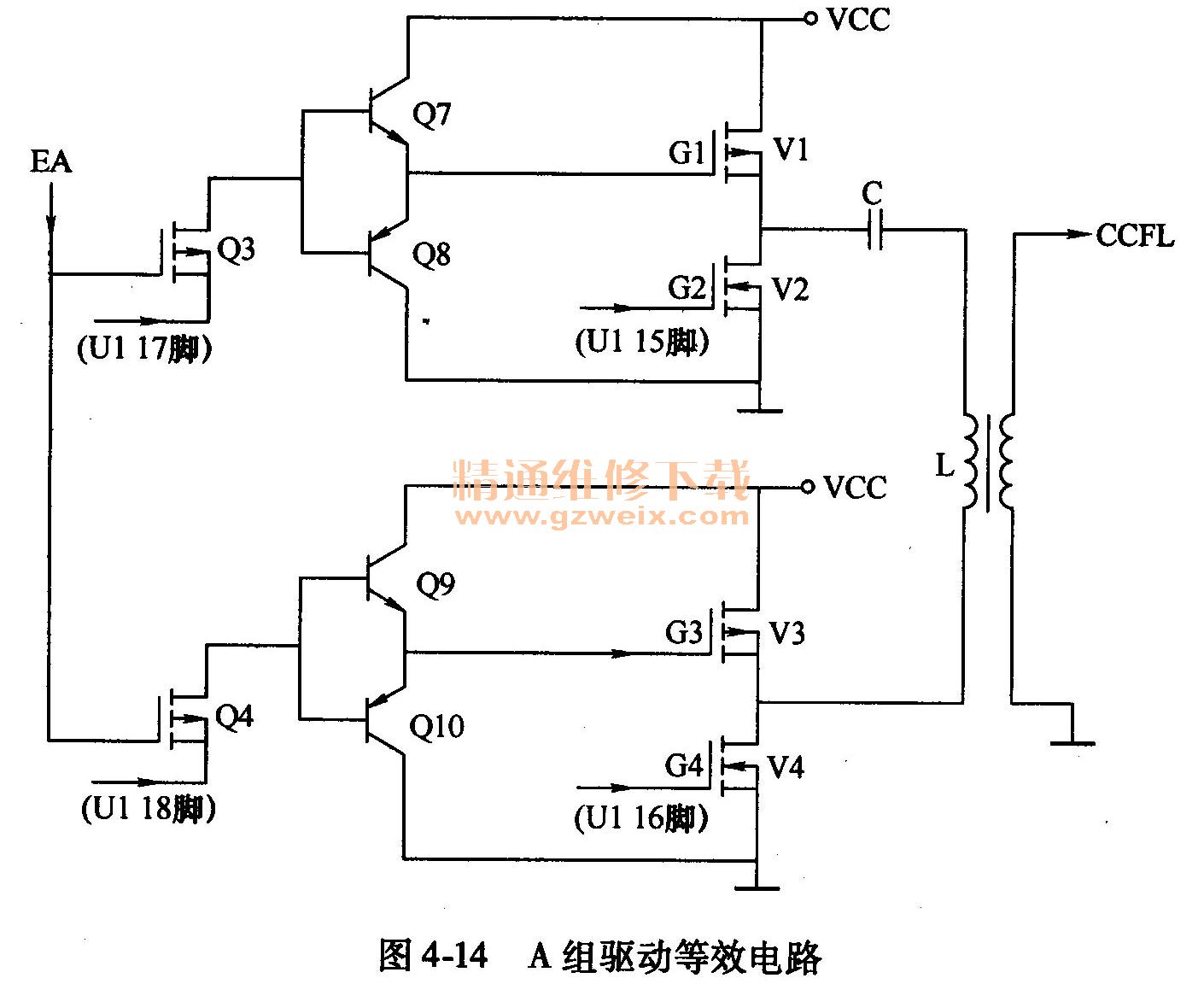

    A組驅動電路由激勵電路Q3、Q7、Q8、Q4、Q9、Q10，全橋驅動電路U2, U3和升壓變壓器T1～13等組成，其中，U2、U3內置P溝道和N溝道開關管。U2內有兩個開關管，用V1、V2來表示；U3內有兩個開關管，用V3、 V4來表示，其等效電路如圖4-14所示B通道完全相同。背光燈驅動電路輸入波形如圖4-15所示。

開機時EA為高電平，Q3、Q4導通。由圖可見U1輸出的脈沖送到G1、G4的波形是反相的，送到G2、G3的波形也是反相的。V1、V3是P溝道開關管、V2、V4是N溝道開關管。當V1、V4導通時，V2、V3截止；當Vi、V4截止時，V2、V3導通，如此構成全橋驅動放大。放大后的脈沖經C、L變壓器一次繞組濾波送往變壓器進行升壓，然后點亮燈管。改變脈沖的占空比，就可改變輸出電壓的有效值。

    從U1的17腳輸出的信號經Q3放大，Q7、Q8推挽緩沖后，加到U2的4腳，即V1的G1極，經內部開關管放大后，從開關管的D極（U2的5、6腳）輸出。
    從U1的15腳輸出的驅動信號送到U2的2腳，即V2的G2極，經內部開關管放大后，從開關管的D極（U2的7、8腳）輸出。

    從U1的18腳輸出的驅動信號經Q4放大，Q9、Q10推挽緩沖后，加到U3的4腳，即V3的G3極，經內部開關管放大后，從開關管的D極（U3的5、6腳）輸出。
    從U1的16腳輸出的信號送到U3的2腳，即V4的G4極，經內部開關管放大后，從開關管的D極（U3的7、8腳）輸出。

    在U1的15～18腳驅動脈沖的驅動下，U2, U3內部的開關管交替導通與截止，并從U2, U3的5～8腳輸出脈沖信號，經C22～C24加到升壓變壓器T1～13的一次繞組，經T1～13變換升壓后，在T1～13的二次繞組輸出高壓。

    從變壓器T1二次輸出的高壓經CN2的1腳進入A組燈管1，電流從CN2的2腳流出，經R49, R51到地形成回路，A組燈管1被點亮。為保證背光燈亮度穩定，在R51上端產生的電壓作為負反饋信號，經D11, R5反饋至U1的29腳內部放大器反相輸入端，自動穩定內部放大器的工作狀態。

    從變壓器12二次輸出的高壓經CN3的1腳進入A組燈管2，電流從CN3的2腳流出，經R54、R56到地形成回路，A組燈管2被點亮。為保證背光燈亮度穩定，在R56上端產生電壓作為負反饋信號，經D13、R5反饋至U1的29腳內部放大器反相輸入端，自動穩定內部放大器的工作狀態。

    從變壓器T3二次輸出的高壓經CN4的1腳進入A組燈管3，電流從CN4的2腳流出，經 R59、 R60到地形成回路，A組燈管3被點亮。為保證背光燈亮度穩定，在R60上端產生的電壓作為負反饋信號，經D15、R5反饋至U1的29腳內部放大器反相輸入端，自動穩定內部放大器的工作狀態。

    3.亮度調節電路
    亮度控制電路由R1、R2、R3、R12、D1、D2、R81、R82組成，對A, B兩組燈管單元亮度進行控制。主板控制系統送來的PWM控制電壓從連接器CN1的4腳輸入，調節亮度時，C班的4腳送入一個2～5V的可變電壓，與R12送來的直流電壓疊加后，經過Dl, D2隔離（與FBA, FBB信號進行隔離），送入U(xiǎn)1的2腳控制B通道，送入U(xiǎn)1的29腳控制A通道。A, B兩通道燈管的穩流檢測信號FBA, FBB也一起送入2腳與29腳。這些輸入的控制信號可改變PWM電路輸出脈沖的占空比，從而控制輸出電壓的有效值，達到改變燈管亮度的目的。

    （二）保護電路
    在該背光燈電路中，每只燈管都有過電壓、過電流、穩流控制電路，下面以T1的輸出CN2為例，介紹其保護電路的原理。
    1．過電壓保護電路
    U1有兩個過電壓檢測端口，分別為5、26腳，26腳用于檢測T1～13輸出的高壓，5腳用于檢測T4～T6輸出的高壓。當檢測到各路變壓器輸出的高壓異常升高時，U1內部保護電路啟動，切斷輸出的激勵脈沖。下面以T1的輸出為例說明過電壓保護電路的工作原理：C30、C31串聯后并聯在輸出端，通過C31取出一個電壓，經D4整流后，通過R45送入U(xiǎn)1的26腳內部的比較器中，當檢測到電路的輸出電壓過高時，U1的13～18腳停止輸出PWM脈沖，驅動級停止工作，則燈管熄滅。

    2．電流檢測保護電路
    CN2輸出的過電流保護電路的工作原理如下：當燈管電流正常時，燈管與R49, R51構成回路，電阻R49, R51上的壓降小，經D10整流，R50, R52分壓后，不足以使Q15導通，即Q15截止，Q21導通，檢測點OLPA （A通道過電流保護）為低電平。當流過燈管的電流過大時，R49, R51上的壓降會跟著上升，經D10整流后，Q15導通，Q21趨向截止，檢測點OLPA的電平上升。上述檢測電壓被送入U(xiǎn)1的27腳，當檢測輸入電壓高到設定值時，U1的13～18腳停止輸出PWM脈沖。
    3．穩流檢測電路
    該電路有兩大功能：一是檢測燈管是否在2s內啟動；二是在正常工作時穩定燈管的電流。從接口CN2的2腳上串聯的R49, R51之間取出一個電壓，經D11整流，再經R5與亮度調節電壓疊加后，送入U(xiǎn)1的29腳。在電路啟動瞬間，U1輸出的PWM頻率是正常時的1.3～1.5倍，以實現高頻、高壓?jiǎn)��?dòng)，其設定的啟動時間（高壓維持時間）為2s，如果2s后，29腳檢測不到燈管電流（如燈管損壞、開路等），則停止PWM輸出。燈管啟動后，U1輸出的PWM頻率下降到正常值，燈管的工作電壓也隨即成為正常的工作電壓。
    一旦燈管正常啟動后，根據U1的29腳輸入電壓的變化，自動調節燈管的驅動電壓，以實現穩流控制。

    4．電流平衡檢測電路
    A組3只燈管的電流平衡檢測電路由D10、D12、D14、Q15～Q17、Q21及U1的27腳內部電路組成。

    接在CN2上的燈管1點亮后，將在R49上端形成檢測電壓，該電壓經 D10、R50送到Q15的柵極；接在CN3上的燈管2點亮后，將在R54上端形成檢測電壓，該電壓經D12、R53送到Q16的柵極；接在CN3上的燈管3點亮后，將在R59上端形成檢測電壓，該電壓經D14、R58送到Q17的柵極。

    Q15～Q17共同組成串聯式電流檢測電路。當某種原因造成A組3只燈管或其中一只燈管電流減小時，在R49, R54, R59上端獲得的電壓下降，Q15～Q17組成的串聯式電流檢測
、電路電流下降，Q21的柵極電壓上升，其導通程度增強，Q21的漏極電壓下降，并送入U(xiǎn)1的27腳，當27腳電壓下降到0. 3 V時，17、18腳輸出的脈沖被切斷，電路處于保護狀態。
同理，B組（3只）燈管的電流檢測保護電路由D16、D18、D20、Q18～Q20、Q22及U1的4腳內部電路組成，電路結構及工作原理與A組完全相同，所以A或B組3只燈管中只要任意一只燈管電流下降或燈管開路，都將造成相應電流檢測電路工作而處于保護狀態。
