一、高壓板電路工作原理
（一）高壓板電路

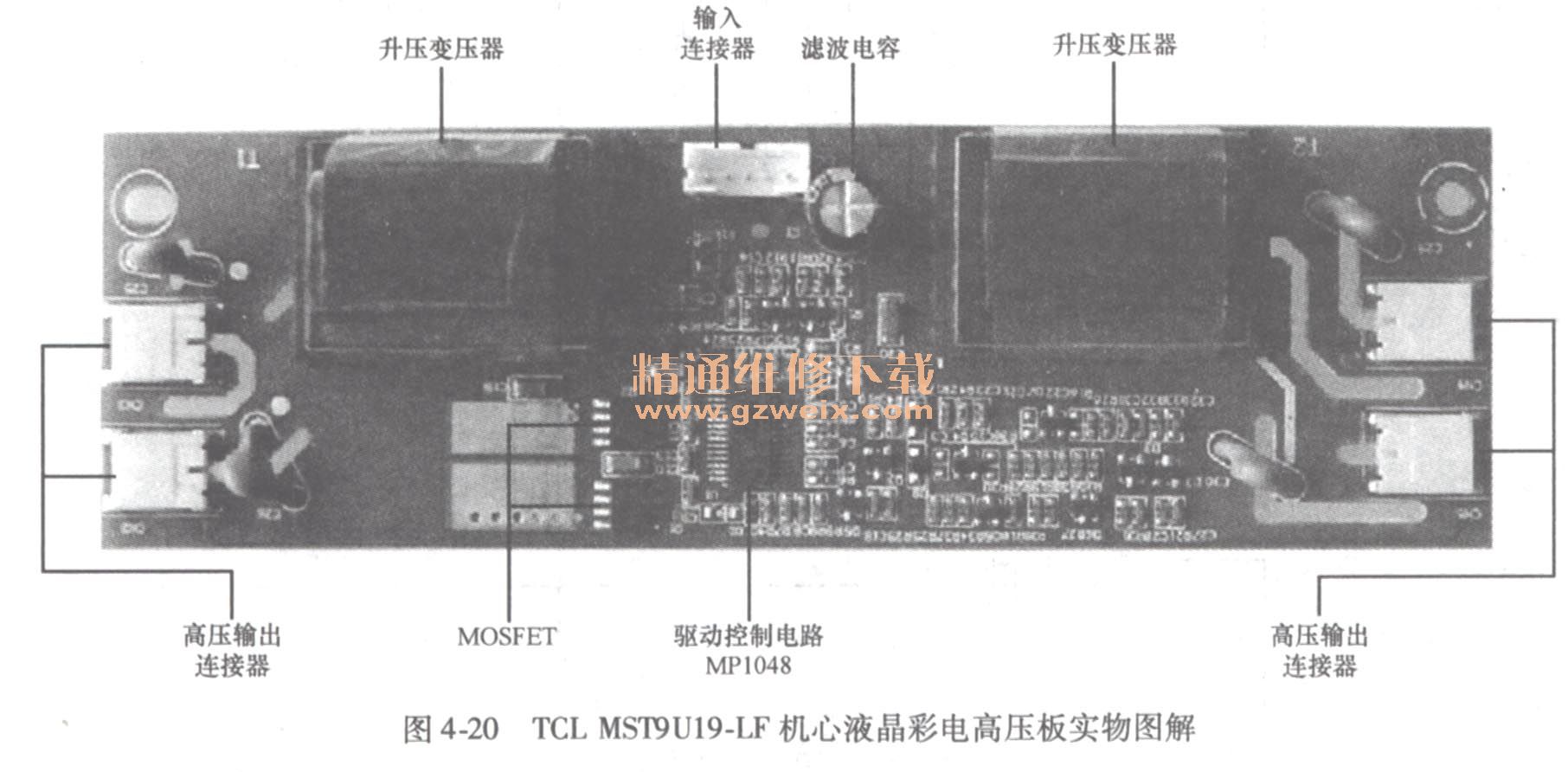

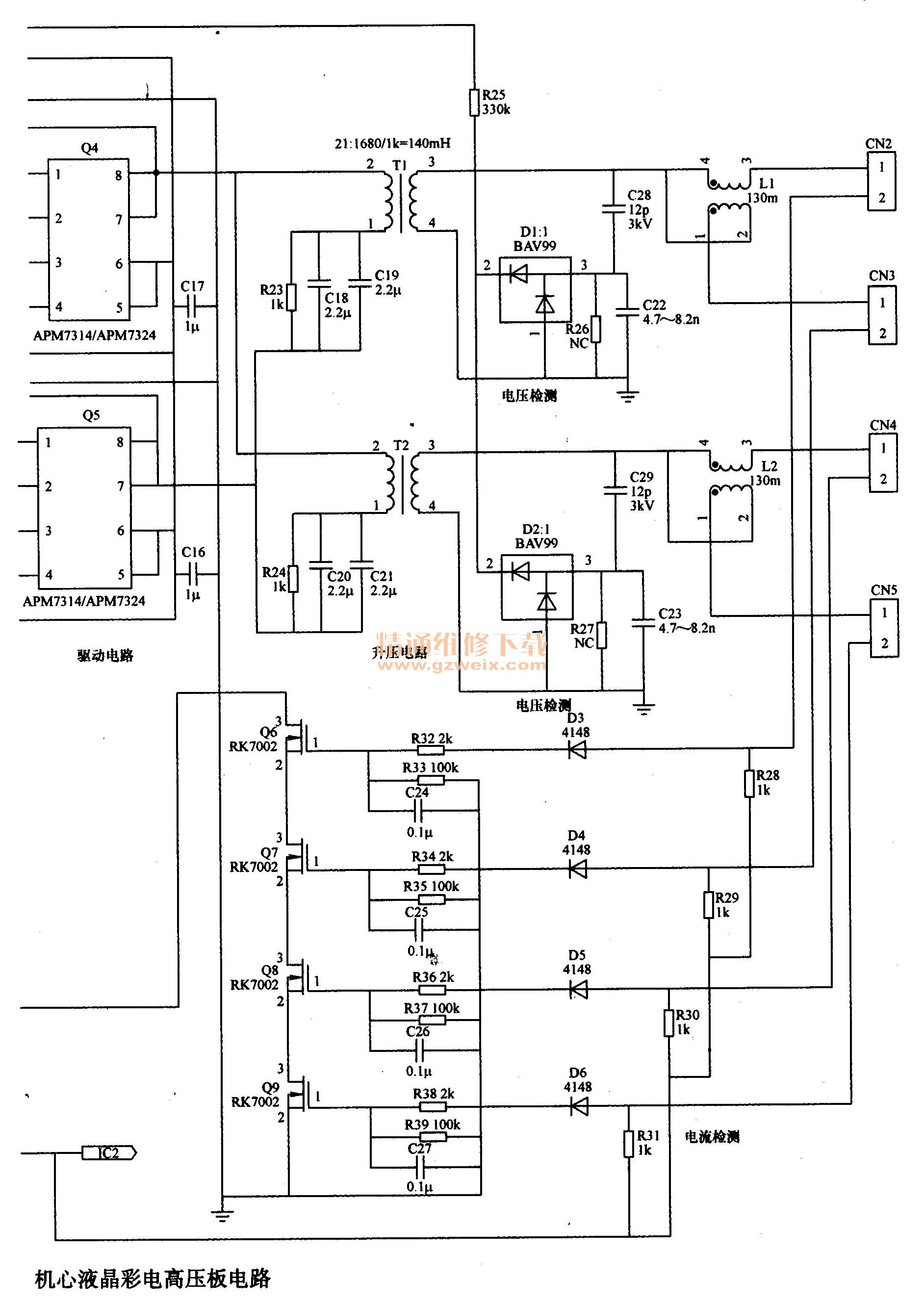

TCL MST9U19-LF機芯液晶彩電高壓板實物圖解如圖4-20所示；高壓板電路如圖4-21所示。高壓板電路主要由背光控制電路、全橋并聯驅動輸出與高壓形成電路組成。電源部分輸出的＋12V電源，為高壓板電路供電。開機后，主電路控制系統向背光燈高壓板電路送去ON/OFF開啟電壓和ADJ亮度控制電壓，高壓板電路啟動工作，將＋12V直流電壓轉換為接近于正弦波的交流高壓，去點亮液晶顯示屏內部的6只背光燈。
1．背光控制電路
背光控制電路主要由U1內外部電路組成，在主電路板的控制下啟動工作，輸出兩路驅動脈沖信號，并具有過電壓和過電流保護功能。
U1是背光燈高壓逆變PWM控制芯片，利用U1組成的高壓板具有高效率、寬輸入電壓范圍、恒定工作頻率、寬調光范圍，內置過電流和過電壓保護等功能。
電源板輸出的12V電壓經連接器CN1的1、2腳輸入高壓板，一是加到全橋驅動電路Q41Q5的5腳；二是加到U1的15腳和22腳，為高壓板提供工作電壓。遙控開機后，主板微處理器輸出的高壓板ON/OFF開啟指令經連接器CN1的4腳輸入到逆變電路，送到Q1的柵極，經Q1放大倒相后送到U1的13腳，內部振蕩電路開始啟動，產生振蕩脈沖，經內部移相控制和驅動電路變換整形后，從16～21腳和23～28腳輸出兩組PWM脈沖，分別驅動Q4、Q5。
2．全橋驅動電路
全橋驅動電路用于產生符合要求的交流高壓，驅動CCFL工作．。該機的全橋驅動電路由Q4、 Q5、T1、12等組成。
Q4、Q5為復合型開關管，由U1內部振蕩電路產生的振蕩脈沖送入Q4、Q5、Q4、Q5內部的開關管交替導通與截止，并從5～8腳輸出脈沖信號，加到升壓變壓器T1, 12的一次繞組，經T1、T2變換后，在T1 , 12的二次繞組輸出高壓。
從T1二次側輸出的高壓經Ll耦合輸出，通過連接器CN2、CN3的進入燈管1和燈管2，點亮燈管。從12二次側輸出的高壓經12耦合輸出，通過連接器CN4、CN5的進入燈管3和燈管4，點亮燈管。
3.亮度調節電路
U1的11腳ABR和12腳DBR是亮度控制端，當需要調整亮度時，由微控制器產生的ADJ亮度控制電壓經連接器CN1的3腳輸入高壓板，一路經R14直接送到U1的11腳；另一路經Q2放大后送到U1的12腳，經內部電路處理后，通過控制U1輸出的驅動脈沖占空比，從而達到亮度控制的目的。
（二）保護電路
1．過電壓保護電路
U1內的過電壓保護電路可以防止燈管高壓變壓器二次側在非正常情況下產生過高的高壓而損壞高壓變壓器和燈管。電路中，由T1二次側產生的高壓經C28與C22//R26分壓后，作為取樣電壓，經D1：1整流產生檢測電壓加到MPS1048的3腳LV輸入端；T2二次側產生的高壓經C29與C23 // R27分壓后，作為取樣電壓，經D2：1整流產生檢測電壓加到U1的3腳。當2腳電壓達到設定值時，Ul將停止輸出激勵脈沖，高壓板電路停止工作，實現過電壓保護。
2．過電流保護電路
過電流保護電路用來保護CCFL不致因電流過大而老化或損壞。電路中，T1輸出的高壓點燃燈管后點電流，經CN2、CN3時2腳返回到高壓板，流過R28、R29和R21 // R22產生取樣電壓，R28、R29上端的取樣電壓經D3、R32和D4、R34送到電流平衡保護電路Q6、Q7的柵極，作為電流檢測電壓；T2輸出的高壓點燃燈管后點電流，經CN4、CN5的2腳返回到高壓板，沫過R30、R31和R21 // R22產生取樣電壓，R28, R29上端的取樣電壓經D5、R36和D6, R38送到電流平衡保護電路Q8、Q9的柵極。R21 // R22兩端的取樣電壓IC2、送到U1的2腳L1輸入端，一是通過內部控制電路穩定燈管電流；二是若CCFL的工作電流過大，會使2腳升高很多，當2腳電壓達到設定值時，經內部處理，會控制U1的停止輸出驅動脈沖，達到保護的目的。
3．燈管電流平衡保護
燈管電流平衡保護由Q6～Q9, Q3組成，對MPS1048的1腳電壓產生影響，達到自動穩定的目的。當燈管電流嚴重不平衡時，進入保護狀態。
電路中，T1和12輸出的高壓點燃燈管后，回路電流產生的檢測電壓分別送到Q6～Q9的柵極，控制Q6～Q9的導通程度。CCFL的工作電流正常時，產生的取樣電壓和檢測電壓相同，Q6～Q9導通程度穩定，Q3截止，其源極輸出的IC1為低電平，對U1的1腳電壓保持穩定；當CCFL的工作電流嚴重不平衡時，產生的取樣電壓和檢測電壓不同，Q6～Q9導通程度變化，Q3由截止變?yōu)閷?dǎo)通，將高電平IC 1保護電壓加到U1的1腳，經內部處理后采取保護措施，停止輸出驅動脈沖。
