三、高壓板電路工作原理

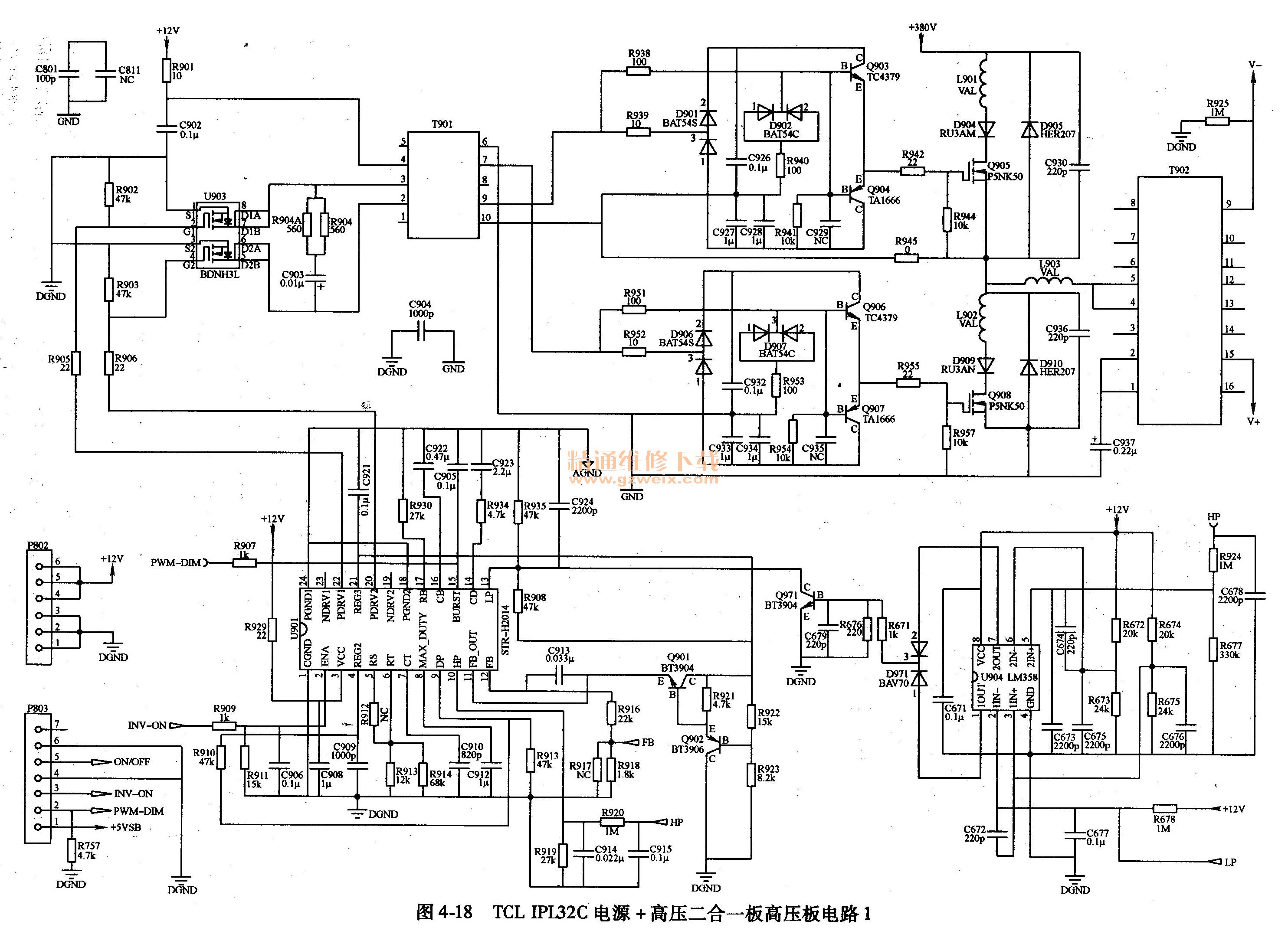

    TCL IP132C電源＋高壓二合一板高壓板電路如圖4-18和圖4-19所示，控制芯片U901采用STR-H2014，與激勵、驅動升壓電路配合，產生高頻交流電壓，為6根CCFL背光燈供電。該電路的最大特點是：末級驅動升壓電路采用電源電路中PFC電路輸出的＋380V電壓供電。由于供電電壓的升高，雖然會對驅動升壓電路的元器件參數提出更高的要求，但是由于電路電流減小，升壓線圈的圈數減少，電路更穩定、可靠，同時提高了效率。

    （一）高壓板主電路
    1．振蕩與控制電路
    振蕩與控制電路由控制芯片U901 （STR-H2014）為核心構成。STR-H2014用于液晶產品背光控制檢測電路，該芯片由振蕩器、誤差放大器、定時器和PWM比較器等電路組成，利用STR-H2014可以組成高壓板電路，簡化了電路，降低了成本，而且更重要的是能降低系統的故障率，提高系統設備運行的可靠性，其引腳功能見表4-7。

    電源電路輸出的＋12V電壓為振蕩與控制電路供電，通過R929送到U901的3腳，遙控開機時，微控制器輸出的ON/OFF信號為高電平，電源電路啟動工作，同時控制器輸出的INV-ON點燈控制電壓，通過連接器P803的3腳送入電源與高壓板，經R909送到U901的2腳點燈使能控制端，U901啟動工作，內部振蕩電路啟動，其振蕩頻率由5～7腳外接的定時電阻、定時電容大小決定。振蕩電路工作后，產生振蕩脈沖，經內部PWM比較器變換整形后從22。23腳和19。20腳輸出兩組PWM脈沖，送到激勵電路。

    2．激勵電路
    激勵電路由集成電路U903 （8 DNH3 L）和推動變壓器T901組成，將振蕩與控制電路送來的激勵脈沖放大后，激勵末級驅動與升壓電路工作。

    U903內含兩個MOSFET, 1、3腳為MOSFET的源極，2、4腳為MOSFET的柵極，5～8腳為MOSFET的漏極。U901的22腳和20腳輸出的激勵脈沖分別送到U903的2腳和4腳兩個MOSFET的柵極，經U903放大后，在T901一次側產生交變電流，變壓后，二次側產生的脈沖電壓推動末級驅動與升壓電路工作。

    3．驅動與升壓電路

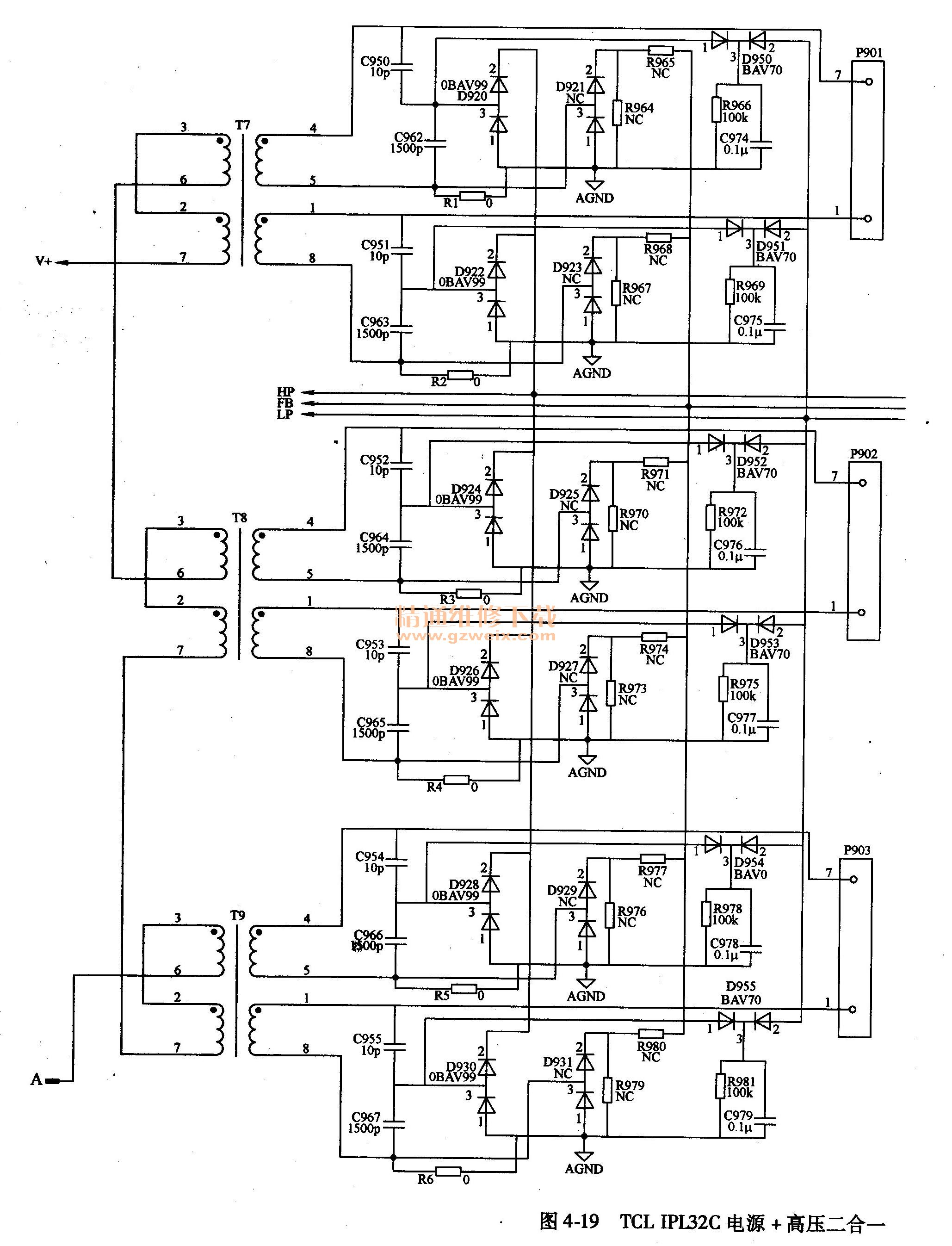

    驅動電路如圖4-18上部所示，由Q903～Q908和輸出變壓器T902．組成；升壓電路如圖4-19所示，由6個升壓變壓器T7～T12及其二次側的輸出連接器P901～P906及電壓、電流檢測電路組成，用于產生符合要求的交流高壓，以驅動CCFL工作。
激勵電路T901推動變壓器產生的脈沖信號，經驅動電路放大后，在T902的二次輸出V＋和V-脈沖電壓，該脈沖電壓經T7～T12一次側形成交變電流，在T7 ～T12二次高壓繞組產生交流高頻電壓，升壓后的交流電壓經P901～P906與背光燈管相連接，為背光燈供電。

    4．亮度調節電路
    U901的15腳為亮度控制端，控制器輸出的PWM-DIM亮度控制電壓，通過連接器P803的2腳送入電源與高壓板，經R907送到U901的15腳BURST亮度控制端，改變PWM電路輸出脈沖的占空比，從而控制輸出電壓的有效值，達到改變燈管亮度的目的。

    （二）保護與調整電路
    該高壓板在升壓變壓器T7～T12高壓繞組兩端均設有電壓和電流檢測電路，6個升壓變壓器的電壓和電流檢測電路相同，每個升壓變壓器均產生HP、LP、FB三個檢測電壓，6個變壓器產生的HP、LP、FB檢測電壓匯總后，送到振蕩與控制電路，對輸出激勵脈沖進行控制，達到調整輸出電壓、電流和保護的目的。6個輸出檢測電路相同，下面以竹輸出變壓器電路為例，介紹其工作原理。

    1．背光燈電流反餃電路
    D921, D923為電流反饋檢測電路，對T7二次繞組（高壓繞組）的4-5和1-8端燈管回路電流進行檢測。高壓繞組4-5和1-8端燈管回路電流分別在R1和R2兩端產生電壓，該電壓經D921、D923整流后，經8965, R968產生FB檢測電壓，經8916送到振蕩與控制電路U901的12腳，對輸出脈沖寬度進行控制。

    當檢測的FB電壓偏離正常值、達到設計預置時，U901內部保護電路啟動，高壓板電路停止工作。

    2．背光燈電壓反饋電路
    D920, D950和D922, D951為電壓反饋檢測電路，C950、C962為，T7二次繞組的4-5端分壓電路，C951、C963為T7二次繞組的1-8端分壓電路，分壓后的脈沖經D920、D950和D922、D951整流后，產生HP和LP檢測電壓，經U904運算放大器比較放大后，送到U901的10腳和13腳，對輸出脈沖寬度進行控制。

    當檢測的HP或LP電壓偏離正常值、達到設計預置時，U901內部保護電路啟動，高壓板電路停止工作。

    四、高壓板電路故障維修
    高壓板電路發生故障，主要引發開機黑屏幕故障，可通過觀察待機指示燈是否點亮，測量關鍵點電壓，解除保護的方法進行維修。高壓板電路發生故障，主要引發有伴音而黑屏幕的故障。一是背光燈始終不亮，液晶屏始終為黑屏幕，多為高壓板電路故障，主要檢查高壓板的工作條件和高壓板電路；二是液晶屏開機瞬間背光燈點亮，然后熄滅，主要檢查保護監測電路、背光燈管和高壓形成電路。

    （一）檢測高壓板電路
    1．測量高壓板工作條件
    當出現高壓板不工作、背光燈根本不亮的黑屏幕故障時，首先測量高壓板的工作條件。為了測量方便，可通過測量輸入連接器P802、P803的電壓判斷故障范圍：一是測量P80的4-6腳的＋12V供電和電源板的PFC電路輸出的＋380V是否正常；二是測量P803的5腳開、關機控制ON/OFF電壓是否正常；三是測量P803的3腳INV-ON點燈電壓是否正常；四是測量P803的2腳PWM-DIM亮度調整電壓是否正常。

    如果＋12V和＋380V供電不正常，則檢查電源板供電電路；如果ON/OFF電壓、INV-ON點燈電壓、PWM-DIM亮度調整電壓不正常，則檢查控制系統電路。

    2．測試激勵脈沖
    高壓板的工作條件正常時，測量U901的22、23腳和19、20腳有無脈沖電壓輸出，有條件的可以測量其輸出波形的有無和是否正常。如果無脈沖電壓輸出，故障在以U901為核心的振蕩與控制電路；否則，故障在高壓板激勵電路或驅動與高壓形成電路中。

    （二）檢修保護電路
    1．根據故障現象判斷
開機燈管亮一下熄滅，屬于背光保護電路故障。背光保護有兩種：一種是過電壓保護；另一種是過電流保護。這兩種保護動作時，所表現的現象是有區別的。如果是過電壓保護，則燈管點亮后大約1s左右才熄滅；如果是過電流保護，則燈管點亮后瞬間熄滅（燈管不良的除外）。

    2．追查引起保護的原因
對于過電壓保護，多數是由于輸出電路開路引起。例如，變壓器、輸出插座、輸出電容虛焊等，也有的是由于取樣電容擊穿或開路引起。對于前者，可以將變壓器、輸出插座、輸出電容引腳重新焊接一遍；對于后者，因?yàn)橛袃山M這樣的電路，可以采用對比法。用數字萬用表在路測量取樣電容的正反向容量，找到在路正反向容量差別較大的一組，更換相關的電容，故障即可掃滁。

    對于過電流保護，多數是由于變壓器匝間短路引起負載電流過大產生。維修時可以分別將各個升壓變壓器的一次側斷開，進行開機試驗，確定是哪個檢測支路引起的保護。

    例4-12：開機顯示屏亮一下，然后黑屏，指示燈亮。
    分析與檢修：拆機用燈管測試，發現T8這組燈管一半亮一半暗，10s左右黑屏。開機測量U901的13腳電壓異常，顯然是過建．壓保護電路啟動。對T8相關電壓檢測反饋電路元器件進行檢測，發現分壓電容器C952顏色變深、懷疑其內部漏電，使反饋電壓過高，造成U901保護而停止工作，更換C952后，故障排除。

    例4-13：開機瞬間黑屏，指示燈亮。
    分析與檢修：補焊電源板高壓部分后故障依然存在，將電源板翻轉連接，故障消失。將高壓板安裝后，開機故障依舊。在開機過程中可以聽到有“啪”的放電聲音，在輸出連接器P904之間可以看到火花。由于P904漏電打火引起U901保護，導致開機瞬間黑屏，檢查P904發現接觸不良，將連接器插頭引線剪斷，直接焊接在電路板相應焊點上，故障排除。

    例4-14：開機屏亮一下瞬間黑屏，指示燈亮。
    分析與檢修：根據故障現象初步判斷是過電流保護。分別將各個升壓變壓器的一次側斷開，進行開機試驗，確定是哪個檢測支路引起的保護。

斷開升壓變壓器竹一次側，開機觀察其他升壓變壓器供電的燈管，能正常點亮不熄滅，斷電用萬用表電阻擋測量T7的二次阻值少3011，說明17二次繞組匝間有短路，造成燈管反饋電流過大，使U901發生過電流保護。更換17后，開機故障排除。
