二、LNG供氣系統的工作原理及組成

    LNG是由天然氣經脫水、脫硫、脫除雜質等凈化處理后，再通過多級節流（或深冷）技術將甲烷的溫度降至－162℃，得到的一種無色、無味、無毒、易蒸發的液體。
    作為車用燃料，與汽油相比LNG具有辛烷值高、抗爆性好、燃燒完全、可降低運輸成本等優點。LNG除兼?zhèn)銫NG的相應特點外，其更具安全、高效、環保、續行里程長等多方面的優勢，液化后的天然氣體積比氣態體積減少了625倍左右，具有儲存效率高的特點，LNG車載瓶又具有壓力小、質量輕等優點，LNG被公認為是目前最安全、最環保的車用燃料。

    1．工作原理
    陜西重汽LNG重卡燃料供應系統由單只氣瓶或多氣瓶組成，在多氣瓶供氣系統中瓶組的連接以及供氣、加氣管路的連接均采用并聯形式。車輛正常行駛時，LNG通過供氣管路、氣化裝置、穩壓閥（防止氣化后燃料的壓力波動）向發動機提供恒定壓力的氣體燃料，保證發動機工作正常。

    2．組成
    LNG車載燃料系統主要由車載LNG低溫絕熱氣瓶、連接管路、汽化裝置、調壓裝置、安全裝置及控制系統等組成。
    （1）LNG氣瓶
    LNG液體屬于低溫液體，承載低溫液體的容器屬于低溫絕熱壓力容器，其材料均采用304不銹鋼材料。管、閥件采用含鎳的不銹鋼或鎳和銅的合金材料，具體可參考《GB／T19204-2003液化天然氣的一般特性》。

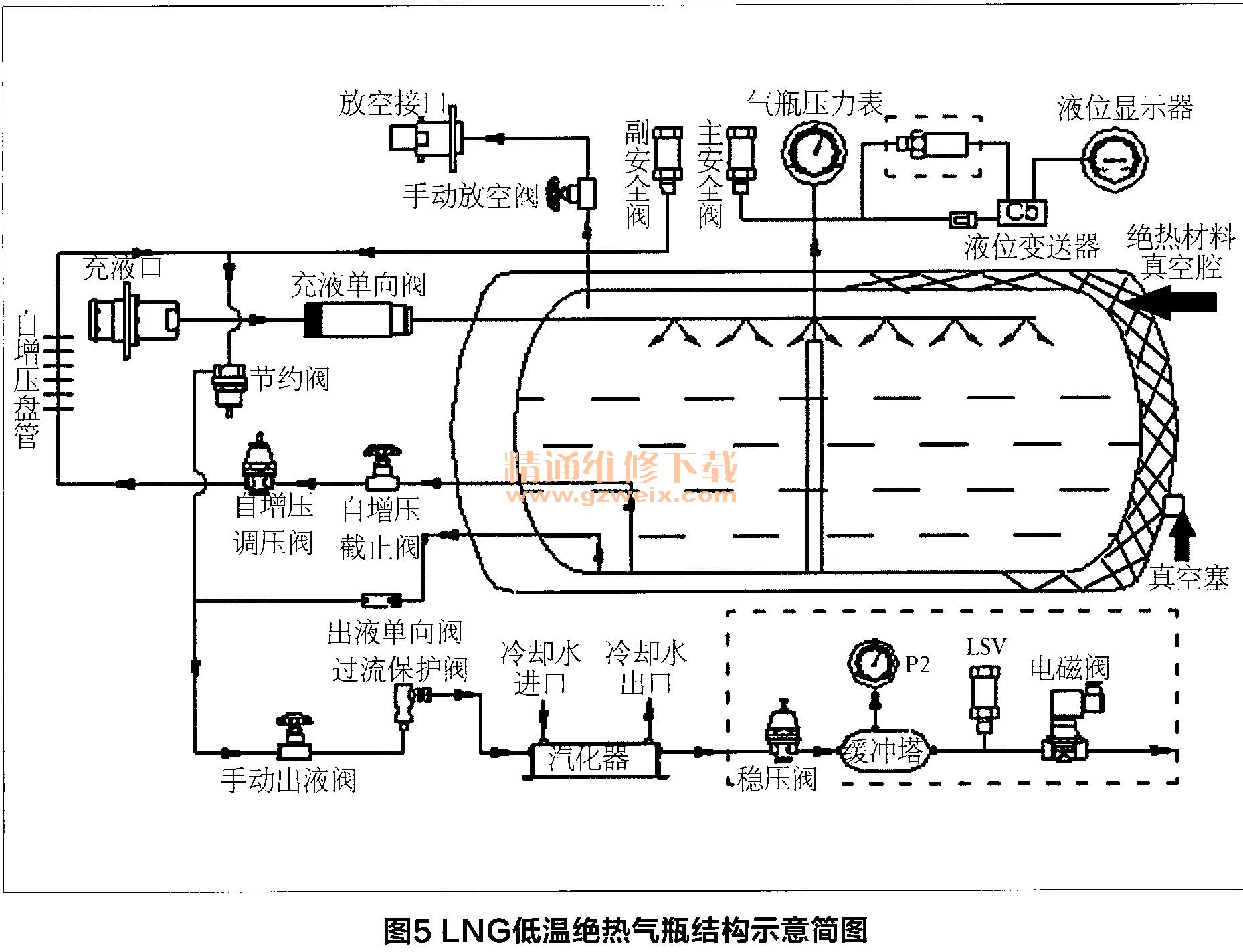

    車載LNG氣瓶作為一種低溫絕熱壓力容器，設計為雙層（真空）結構。內膽用來儲存低溫液態的LNG，在其外壁纏有多層絕熱材料，具有超強的隔熱性能，保證內膽中LNG始終處于低溫狀態。同時內膽與外殼之間的空間被抽成高真空，以形成良好的絕熱系統。外殼和支撐系統的設計能夠承受運輸車輛在行駛時所產生的相當于氣瓶自身重力及壓力8倍的外力的沖擊。此外，內膽設計有兩級壓力安全保護裝置，當氣瓶壓力）1.75M Pa時，主安全閥自動開啟，放散壓力，副安全閥開啟壓力的設定比主安全閥高（開啟壓力）2.9MPa），因此只有在主安全閥失靈或發生故障時，副安全閥才起作用。這種結構設計使氣瓶的使用更加安全可靠，其具體結構形式如圖5所示。

    （2）充液系統
    組成：由低溫充液口、充液?jiǎn)蜗蜷y以及連接的管道組成。
    （3）燃料供給系統
    組成：由出液?jiǎn)蜗蜷y、出液截止閥、過流閥、汽化器、緩沖罐調壓閥、緩沖罐、緩沖罐壓力表、管路安全閥、電磁閥組成。
    工作原理：汽車進行燃?xì)夤┙o時，開啟手動出液閥，液化天然氣通過出液?jiǎn)蜗蜷y后流經手動出液閥和過流閥進入汽化器，被發動機的冷卻水加熱變成氣體，緩沖罐調壓閥將氣化后的燃?xì)鈮毫φ{(diào)定后，燃?xì)馔ㄟ^(guò)電磁閥去往發動機。當過流閥的進口壓力與出口壓力差值大于設計值（即出口壓力＞進口壓力的50%）時，過流閥會迅速關閉，停止對外供液，當關閉手動出液閥時，過流閥很快又回到開啟狀態。
    （4）自增壓系統
    組成：由增壓截止閥、升壓調節閥、自增壓盤管組成。
    工作原理：當氣瓶?jī)?nèi)壓力≤0.8MPa時，自增壓截止閥開啟。低溫液體通過升壓調節閥到達自增壓盤管，吸熱變?yōu)闅怏w后進入氣瓶頂部氣相空間。由于相同質量的氣體體積遠遠大于液體，并且氣體具有可壓縮性，從而使氣瓶的壓力升高。當氣瓶壓力升至所需壓力（自增壓調節閥的設定壓力）時，自增壓調節閥自動關閉，氣瓶壓力不再升高。需要注意的是，當氣瓶?jī)?nèi)液位不足20L時，由于氣瓶?jī)?nèi)部空間過大，自增壓系統將處于飽和狀態并停止工作。
    （5）燃料經濟回路系統
    組成：由經濟閥、出液截止閥、過流閥組成。
    工作原理：當氣瓶?jī)?nèi)壓力高于經濟閥設定的壓力時，發動機處于運轉狀態，經濟閥開啟，氣瓶頂部氣相空間的飽和蒸汽通過經濟閥進入供氣管路，此時出液?jiǎn)蜗蜷y處于關閉狀態。供氣管路中的物質是汽液混合物，隨著氣體的不斷使用，瓶?jī)?nèi)壓力會逐漸降低至經濟閥的工作壓力以下，經濟閥關閉，此時供給系統又回到液體燃料供應狀態。
    （6）安全保護系統
    組成：由主安全閥、副安全閥、氣瓶壓力表、液位計、手動放空閥組成。

     （7）液位剩余量顯示系統
    液位剩余量顯示系統簡稱液位計，其工作原理見圖6。變送器上可以連接兩個壓力傳感器（選配）和一個液位傳感器，所有的模擬量都通過變送器進行數據轉換和處理，最終數據送與液晶（數字）顯示器，顯示器顯示液位剩余量以及時告知駕駛員燃料的實時狀況。

    3.LNG氣瓶充裝量的計算方法
    L閃G氣瓶總充裝量：
    A（L）=Lx 0.9 x N
    其中：
    L為氣瓶標定容積（L）; 0.9是LNG氣瓶充裝系數；N為氣瓶個數。
    氣瓶充裝容積轉換為質量：G（kg）=A×p
    其中：
    ρ為液化天然氣密度（0.426kg/m3） 。
    例：:LNG車型單氣瓶標定為450L,
    則加氣量A（L）=450 ×0.9=405（L）
G（kg）=405 ×0.426=172（kg）

    4.LNG供給系統案例分析
    （1）常見故障分析
    LNG供給系統常見故障及排除見表2。
