1）檢查曲軸鍵是否朝上。

    2）如果拆下張緊導板（前蓋側），則將其安裝到前蓋上。注意根據聲音或感覺檢查接頭狀況。

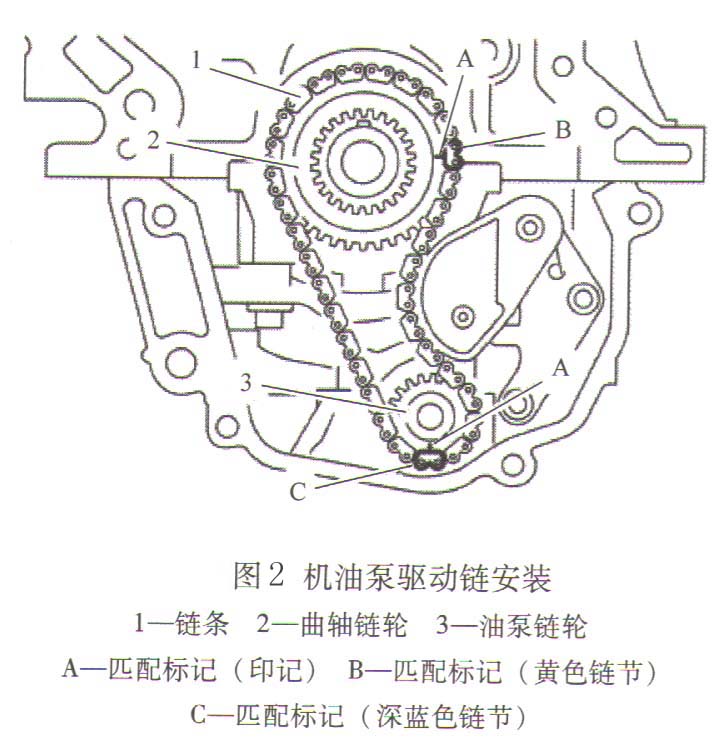

    3）安裝曲軸鏈輪2、油泵鏈輪3和油泵驅動鏈條1，見圖2。

    ．安裝時對齊各鏈輪和油泵驅動鏈條上的匹配標記。

    ．如果這些匹配標記沒有對齊，則略微轉動油泵軸以修正位置。

    注意安裝油泵驅動鏈條后，再次檢查各鏈輪的匹配標記位置。

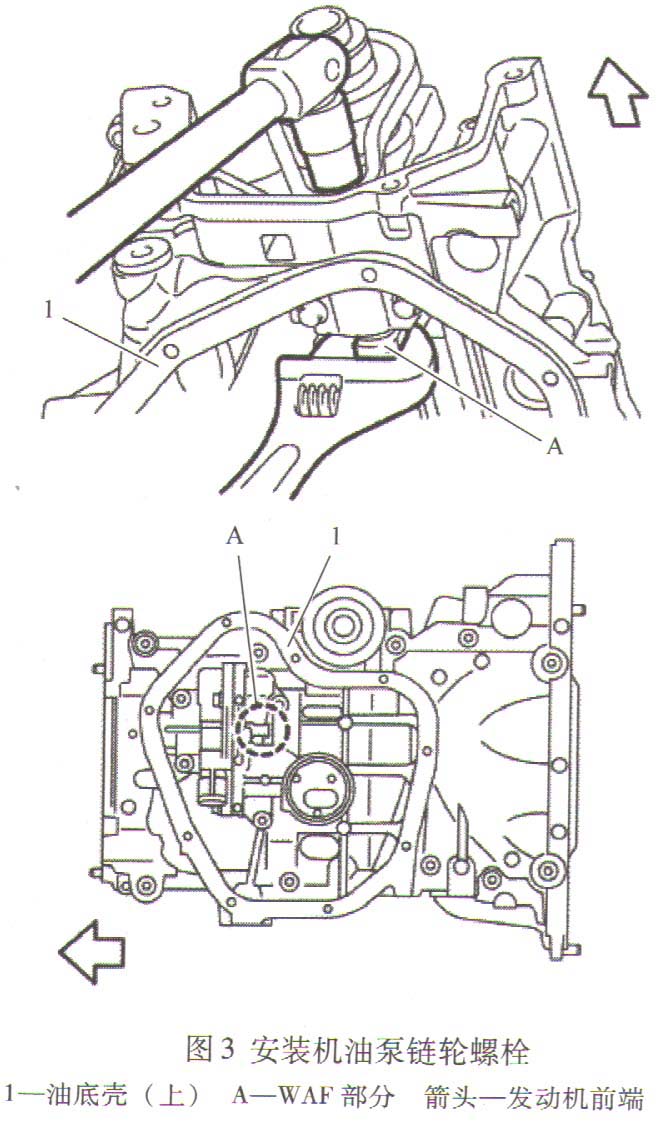

    4）抓住油泵軸的WAF部分（mWAF ；10mm） A，然后擰緊機油泵軸鏈輪螺栓，見圖3。

    注意：抓住油泵軸的WAF部分。切勿通過擰緊油泵驅動鏈條來松開油泵軸鏈輪螺栓。

    5）安裝油泵鏈條張緊器1，見圖4。

．用限位銷A將油泵張緊器面固定在完全壓縮位置，然后安裝。

    ．安裝油泵鏈條張緊器后，用力（箭頭）拉出限位銷。

    ．重新檢查油泵驅動鏈條和每個鏈輪的匹配標記位置。

    6）對齊各鏈輪匹配標記與正時鏈條的匹配標記，見圖5。如果這些匹配標記沒有對齊，則抓住六角形部分略微轉動凸輪軸以修正位置。安裝正時鏈條后，再次檢查各鏈輪和正時鏈條的匹配標記位置。

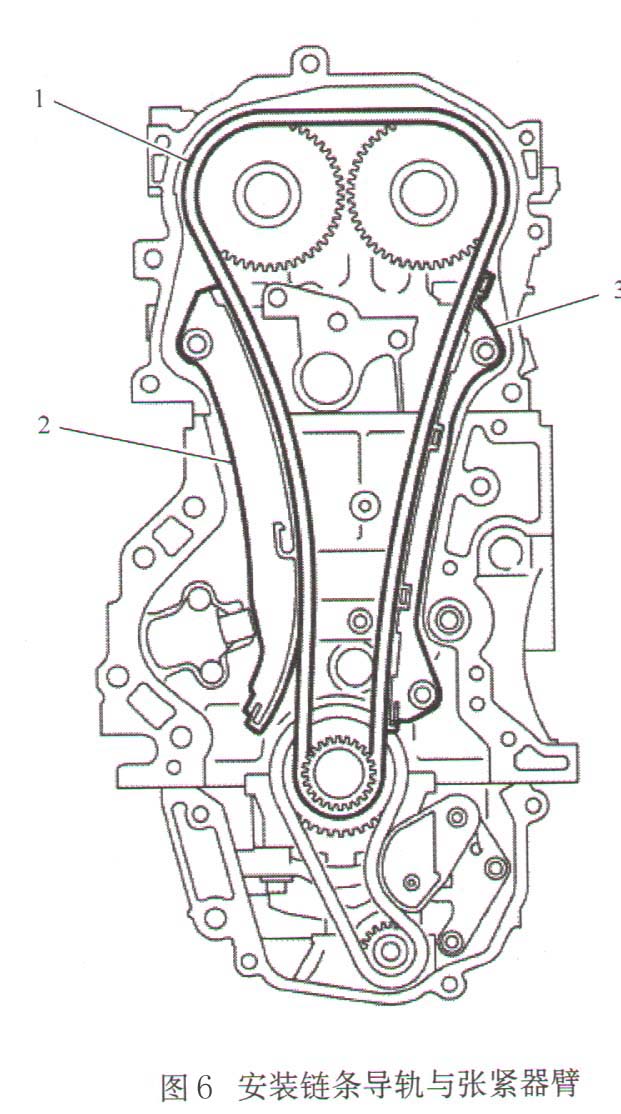

    7）安裝松弛導軌2和張緊側鏈條導軌3，見圖6。圖中1為正時鏈條。

    8）安裝正時鏈條張緊器。用限位銷將柱塞固定在完全壓縮位置，然后安裝。在安裝正時鏈條張緊器后，用力拉出限位銷。注意將張緊器安裝在凸輪側后，拉出鎖止銷。發動機沒有安裝張緊器的，如果拉出鎖止銷栓塞會跳出，所以切勿使用張緊器（如果使用了，栓塞將不平滑移動）。重復使用凸輪側的張緊器：安裝后，向栓塞尖端拉起并移動棘齒卡子，將張緊器平行放置在栓塞的外槽。

    9）重新檢查正時鏈條和每個鏈輪的匹配標記位置。
