本教程從初學者的角度考慮，以圖解的形式介紹了汽車防盜系統的基本知識，介紹了電控防盜、中控門鎖防盜、網絡式防盜的結構和工作原理。

一、概述

（一）汽車防盜系統的分類
汽車防盜系統主要按防盜系統的設定方式和系統結構兩種方法來分類。

1．按設定方式分類
汽車防盜系統按設定方式可分為定碼式與跳碼式兩種。

2．按系統結構分類

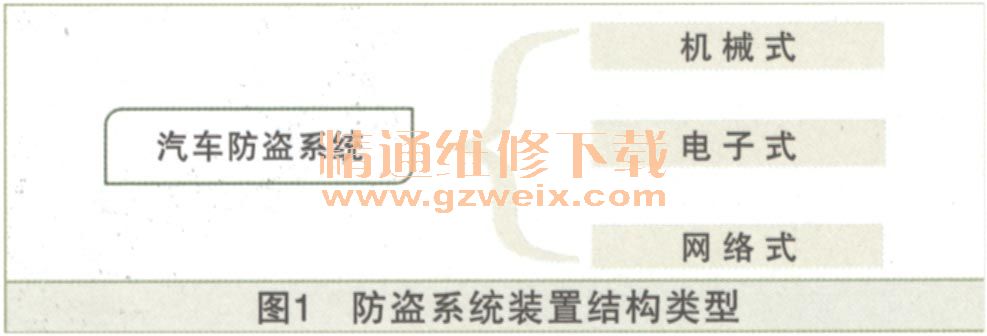

    目前，按防盜裝置結構可分為機械式防盜器、電子式防盜系統和網絡式防盜系統三種，如圖，所示。電子技術和網絡技術的發展推動汽車防盜系統不斷更新?lián)Q代。現今大部分轎車主要采用電子式防盜系統，并正逐漸向網絡式防盜系統過渡。

（1）機械式汽車防盜器
    機械式防盜系統是采用機械的方式給車輛的重要操縱裝置加鎖，它通過鎖定離合器踏板、制動踏板、加速踏板或轉向盤、變速桿等主要操縱件，使盜車者無法將車開走。

    機械式的防盜鎖屬于單體、被動、無人值守的傳統機械防盜裝置，不能發出、傳輸報警警告，且極易被犯罪分子用鋼鋸、萬能鑰匙、鑷子等作案工具破壞。它的價格便宜、安裝簡便。但是，防盜不徹底，拆裝比較麻煩，不用時還需找地方放置。

    因?yàn)閮?yōu)質的機械防盜鎖用材非常堅硬，不易被鋸斷，而汽車的轉向盤及變速桿則是普通鋼材，所以盜賊多數在轉向盤上鋸開一個缺口，把轉向盤扭曲后，便將鎖在轉向盤上的鎖完好地取下來。機械式防盜鎖存在很多局限性，因而被電子式防盜系統所取代。

常見的機械式防盜器主要有五種類型，如圖2所示。

    1）轉向柱鎖轉向柱鎖由鎖桿、凸輪軸、鎖止器擋塊、開鎖杠桿、開鎖按鈕等組成。駕駛?cè)税纬鳇c(diǎn)火鑰匙后，轉向柱將被鎖死，使車輛無法行駛。
    2）轉向盤鎖。轉向盤鎖主要是把轉向盤與制動踏板連接在一起，使轉向盤不能進行大角度轉向及制動汽車。有些轉向盤鎖是在轉向盤上裝一根長鐵棒，兩個鎖栓分別固定在轉向盤的徑向相對兩端，鎖桿的另一頭插在車內任意地方固定，為了防止轉動轉向盤，如圖1所示。

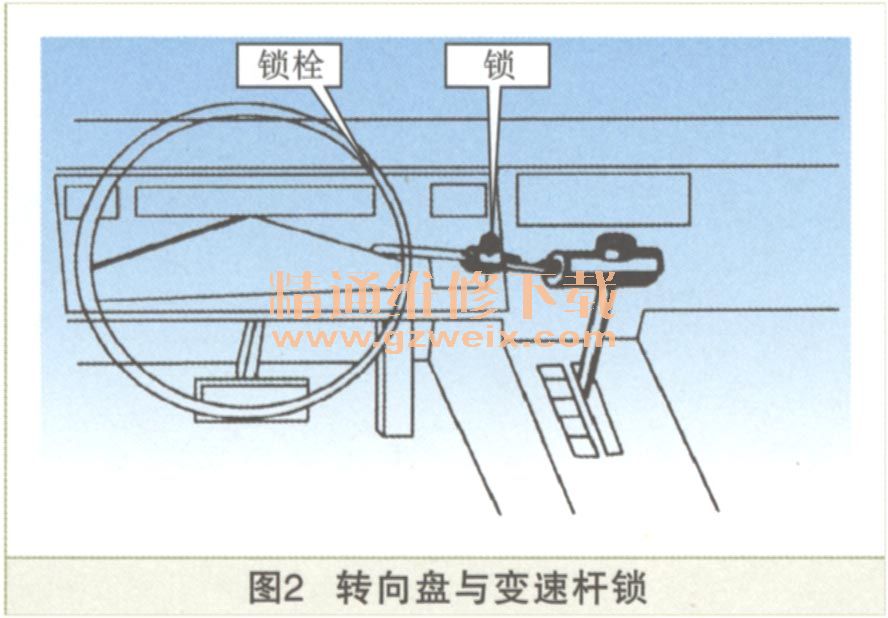

3）變速桿鎖。在變速桿附近安裝變速桿鎖，將轉向盤和變速桿鎖在一起，可使變速器無法操作，如圖2所示。通常在停車后，把變速桿推到P位（駐車檔）或N位（空檔），加上變速桿鎖，可使汽車無法換檔。

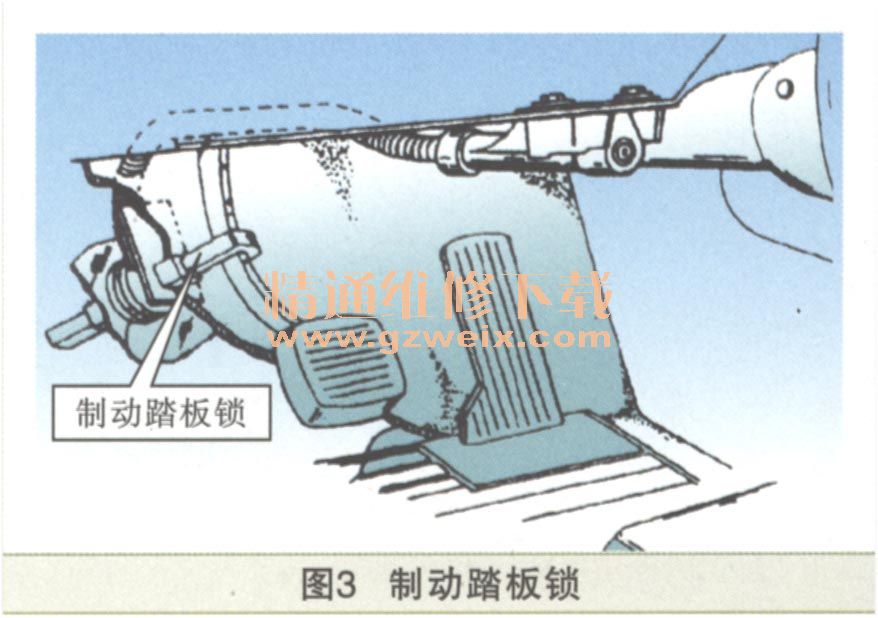

4）制動踏板鎖。制動踏板鎖可以在車主離開汽車后以機械或液壓的方式，將制動踏板固定在制動位置上，使車輛處于制動狀態，盜車者無法開走車輛，如圖3所示。

    5）車輪鎖。車輪鎖可鎖在車輪外面，目標明顯，既可防盜，又可防止車輛被拖走，如圖4所示。但由于它太笨重，而且鎖車也較麻煩，所以采用車輪鎖防盜的人較少。

（2）電子式防盜系統
    在近年來生產的轎車大多安裝了微電腦控制的智能型電子遙控防盜器。當盜車者接近或進入汽車時，它會發出蜂鳴、警笛、燈光等信號。這樣即可嚇跑盜車者，又可引起路人的注意。

    現在使用最廣泛的電子式防盜系統有三種類型，分別是插片式、按鍵式和遙控式。它們主要靠鎖定發動機控制單元（點火控制）或起動電路來起到防盜的目的，同時系統會發出聲音和點亮燈光報警。所以，電子式防盜系統在系統觸發時發動機無法起動，同時防盜喇叭嗚叫，外部車燈閃爍發出警報。

    當電子式防盜系統被激活之后，若有人非法移動汽車、劃破玻璃、破壞點火開關鎖芯、拆卸輪胎和音響、打開車門、打開燃油箱加注口蓋、打開行李箱門、接通點火開關等，防盜器會立即報警。報警的方式有燈光閃爍、警笛長鳴、發射電波。有的車型在報警的同時切斷起動電路，切斷燃油供給，切斷點火系統，切斷噴油控制電路，切斷發動機控制單元搭鐵電路，甚至切斷變速器控制電路，從而使汽車發動機不能起動和運行，變速器不能換檔，車輛處于完全癱瘓的狀態。為防止破壞防盜系統（如切斷電源），還有的車型在隱蔽位置加裝了支援后備電源。防盜系統原理圖如圖1所示。

1）電子式防盜系統的功能。汽車電子防盜系統的種類很多，但它們的功能基本相同。汽車電子防盜系統主要有以下幾種功能：

    ①防止非法進入汽車。這一功能是由紅外監視系統來實現的。在車輛內部周邊布置著一組紅外傳感器，在防盜系統啟動后，監視是否有移動物體進入車內。此系統安全性高，可靠性強。
    ②防止破壞或非法搬運汽車。該功能主要通過布置在車內的超聲波傳感器、振動傳感器或傾料傳感器等，以達到監測是否有人企圖破壞或非法搬運車輛的目的。防盜系統需增加相應的遙控系統和報警系統。
    ③防止汽車被非法開走。帶有這一功能的防盜系統多數采用密碼鎖的遙控系統，通過校驗密碼，確定是否允許接通起動、點火電路等來防止車輛被非法開走。新型的防盜點火鎖系統采用電子應答的方法來判斷使用的鑰匙是否合法，并以此確定是否允許發動機ECU工作。目前，這是先進的汽車防盜技術，世界上高級轎車都普遍采用。

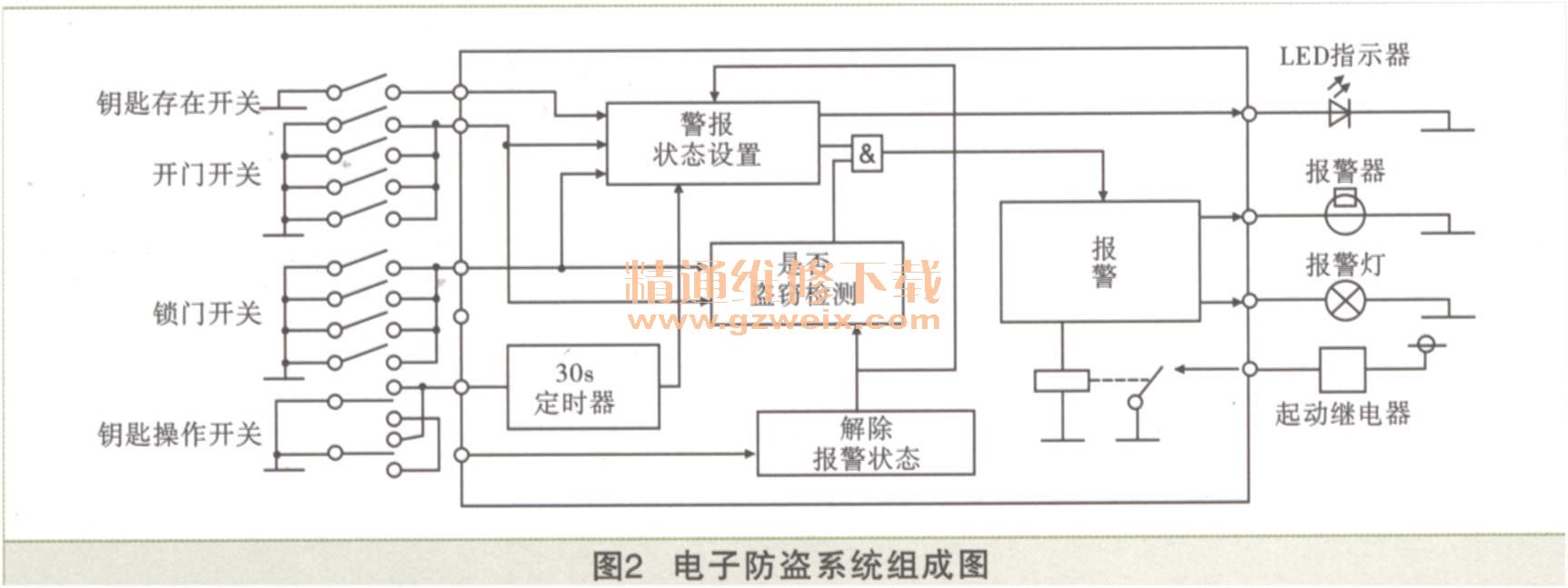

    汽車電子防盜系統主要由開關和傳感器（監測是否發生非法進入車輛或非法搬運車輛的狀況）、防盜ECU和執行機構（報警裝置和使車輛失去運動能力的系統）三大部分組成，如2所示。當用鑰匙鎖好所有車門時，該系統處于約30s防盜準備狀態。之后，系統中的指示器（通常為發光二極管）開始斷續閃光，表明系統處于防盜狀態。

    當?shù)谌�方試圖解除門鎖或打開車門時（也就是在所有輸入開關均設定為關狀態時），系統發出警報。

    當車主用其合法鑰匙開啟門鎖時，這種防盜狀態或報警狀態將解除。
    警報以響聲和燈閃爍的形式發出。警報發生后持續時間為1min左右，但起動電路直到車主用車鑰匙打開汽車門鎖之前始終處于斷路狀態。

    2）電子式防盜系統的分類。電子式防盜系統的分類方式主要有按密碼形式分類、按輸入密碼的方式分類、按控制方式分類、按遙控的形式分類、按系統的結構分類、按系統的技術原理分類6種。

    ①按密碼形式分類。防盜器的密碼一方面記載著防盜器的身份資料（身份碼），區別各個防盜器的不同；另一方面，它又內含防盜的功能指令資料（資料或指令碼），負責開啟或關閉防盜器，控制完成防盜器的一切功能。有了這組密碼，就等于掌握了開啟防盜器的鑰匙。根據密碼發射方式的不同，電子防盜系統可分為定碼式防盜器和跳碼式防盜器兩種類型。

    ·定碼式防盜器

早期的遙控式汽車防盜器是主機與遙控器各有一組相同密碼，遙控器發射密碼，主機接收密碼，從而完成防盜器的各種功能，這種密碼發射方式稱為第一代固定碼發射方式（簡稱定碼發射方式）。定碼發射方式在汽車防盜器中的應用不是很廣泛。定碼式防盜器長期以來一直存在密碼量少、容易出現重復碼且密碼易被復制、盜取等不安全問題，原因如下：

a．密碼量少，容易出現重復碼，即發生一個遙控器控制多部車輛的現象。
b．遙控器丟失后，若單獨更換遙控器極不安全，除非連同主機一道更換，不過費用過高。
c．安全性差，密碼易被復制或盜取，從而使車輛被盜。
早期電子防盜器多采用定碼方式，現已逐漸被技術上較為先進、防盜效果較好的跳碼式防盜器所取代。

·跳碼式防盜器
跳碼式防盜器同移動電話的工作原理相同，遙控器與防盜主機系統之間除了要有相同的發射、
和接收頻率之外，還要有密碼才能相互識別。其特點如下：

   a．遙控器的密碼除身份碼和指令碼外，又多了一個跳碼部分。跳碼即密碼依一定的編碼函數，每發射一次，密碼隨即變化一次，不會被輕易復制或盜取，安全性極高。
b．密碼組合有上億組，從根本上杜絕了重復碼。
    主機無密碼，主機通過學習遙控器的密碼，從而實現主機與遙控器之間的相互識別，若遙控器丟失，可安全且低成本地更換遙控器，無后顧之憂。

    目前市面上有很多防盜器標稱為跳碼、變碼、亂碼、全球碼型，其中有一些是真正的跳碼式防盜器，但很多只換一個包裝欺騙用戶。可用以下辦法簡單辨別跳碼式防盜器。
    A．  看主機能否可以學習遙控器。跳碼式防盜器都可以學習，假如主機不能學習遙控器，則一般不是跳碼式的。
B．遙控器編碼IC是否在電路板上編碼。遙控器編碼IC都很大，一般為18個腳，其中有8個腳為編碼腳，采用人工編碼，分別用錫焊到兩邊，可以看到有很多焊錫。跳碼型的編碼IC一般都很小，只有8個腳，不會用焊錫連接到其他地方編碼，它通過4個腳用電腦編碼。
c．看是否為一體化設計。有一些品牌的跳（變）碼式防盜器采用一塊附加的跳碼解碼板，粘在主機上，而主機板仍然為以前的電路板。這樣其功能不能得到充分發揮，對整機有一定的響。

d．一般情況下，連續按住遙控器某一個功能健30s左右，如遙控器停止工作（遙控器上的發射指示燈熄滅），則本防盜器為跳碼式，否則為固定編碼式。

②按輸入密碼的方式分類。電子防盜系統按照輸入密碼方式的不同可分為按健式、撥盤式、
電子鑰匙式、觸摸式和生物特征式五種類型。

a．按鍵式電子門鎖。使用輸入開鎖密碼，內部控制電路采用電子鎖專用集成電路asic。
B．撥盤式電子門鎖使用機械撥盤方式輸入開鎖密碼。很多按鍵式電子門鎖都可以改造成為
撥盤式電子門鎖。
    c．電子鑰匙式電子門鎖（電子鑰匙哪）。使用電子鑰匙輸入開鎖密碼，電子鑰匙是構成控制電路的重要組成部分。電子鑰匙可以由元器件或元器件構成的單元電路組成，做成小型手持形式。電子鑰匙可通過聲、磁、電和光等多種形式與主控電路連通。
    d．觸摸式電子門鎖。使用觸摸方法輸入開鎖密碼，操作簡便。相對于按鍵開關，觸摸開關使用壽命長，造價低，因此優化了電子鎖控制電路。裝觸摸式電子鎖的轎車前門沒有門把手，用電子鎖和觸摸傳感器來代替。

    e．生物特征式電子門鎖。這類電子門鎖主要將聲音、指紋等人體生物特征作為密碼輸入，由電腦進行模式識別控制開鎖。生物特征式電子鎖的智艙化程度相當高。
